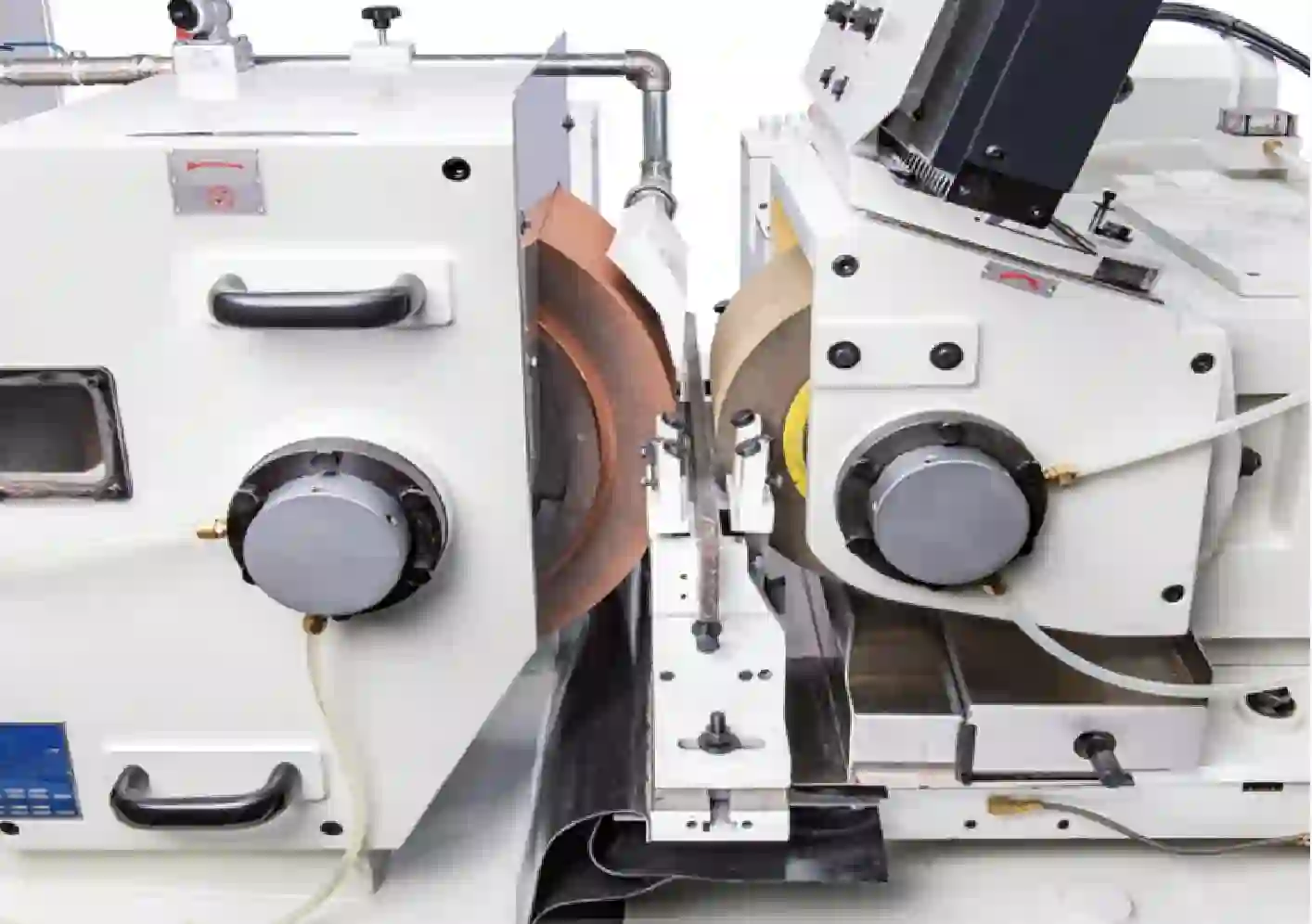

Безцентровий шліфувальний верстат PALMARY FCL-18-3

Опис

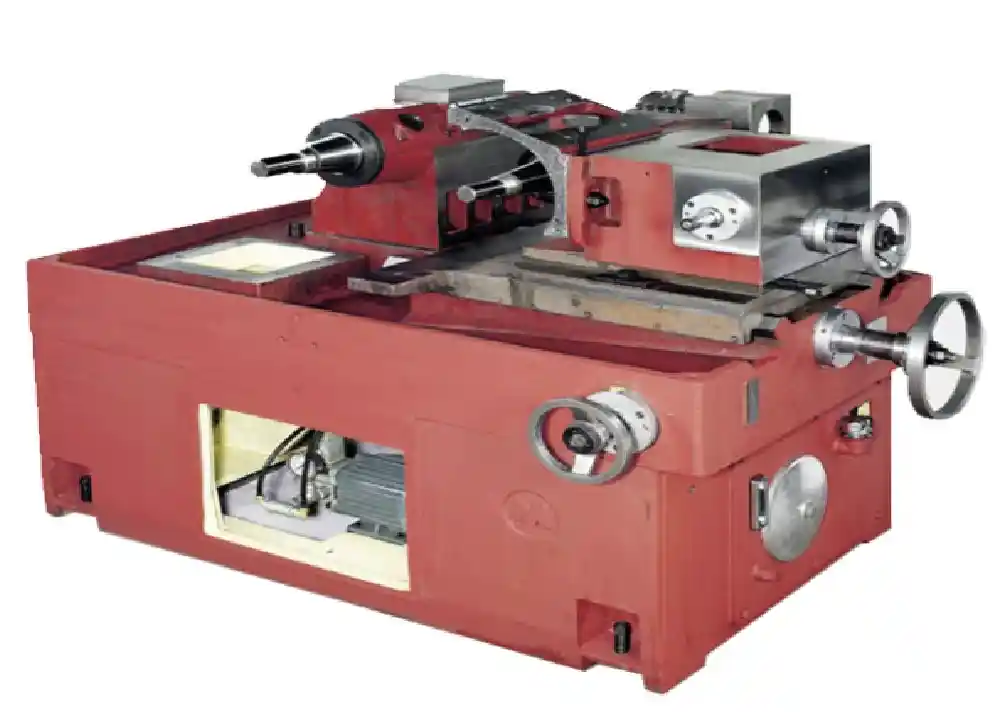

Станина верстату:

Якщо ви серйозно ставитеся до точності та ефективності шліфування, то безцентрові шліфувальні машини від PALMARY допоможуть вам у вирішенні найсуворіших завдань.
Модель FCL-18-3 має якісну конструкцію для забезпечення очікуваної робочої продуктивності.

Конструкція верстату виготовлена ​​з високоякісного чавуну Meehanite.
Станина верстату термічно оброблена. Щоб забезпечити високу жорсткість - знято напругу перед механічною обробкою.

Напрямні ковзання загартовані на високій частоті та прецизійно шліфовані.
Максимальна стабільність матеріалу для відсутності деформації та видатної зносостійкості.

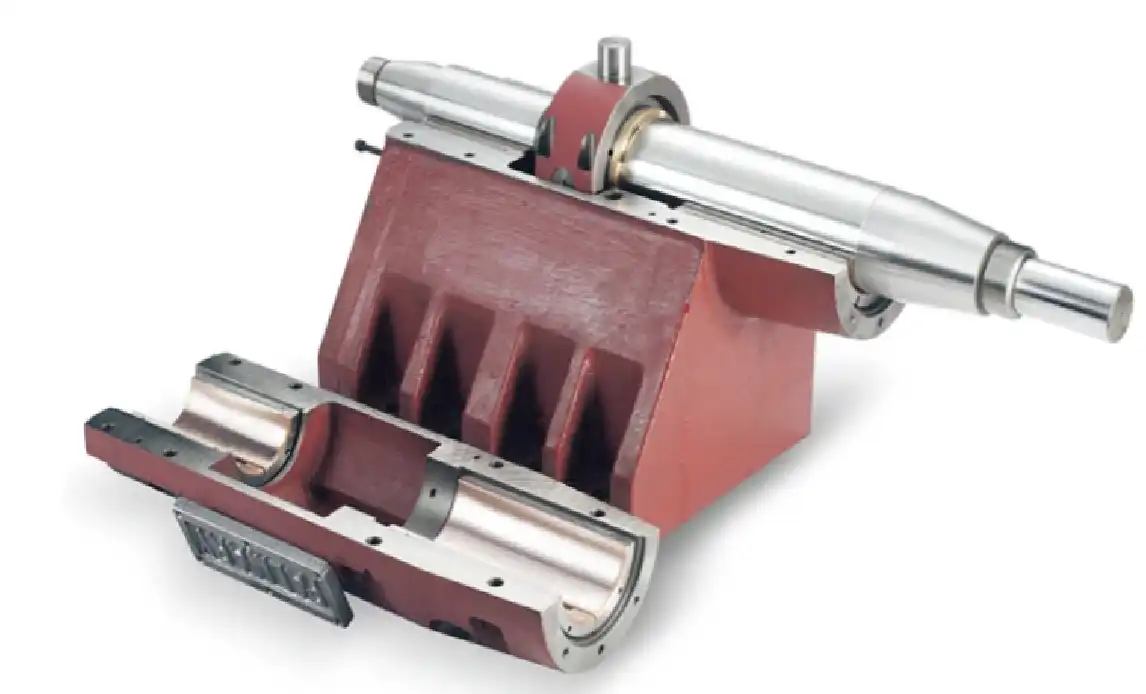

Прецизійний шпиндель

Шпиндель GW і шпиндель RW мають точну механічну обробку та виготовлені із сталі. Оброблені за допомогою нормалізації, старіння та термічної обробки, потім переходять до обробки під нульовою температурою, остаточно закінченої після точної обробки та шліфування.

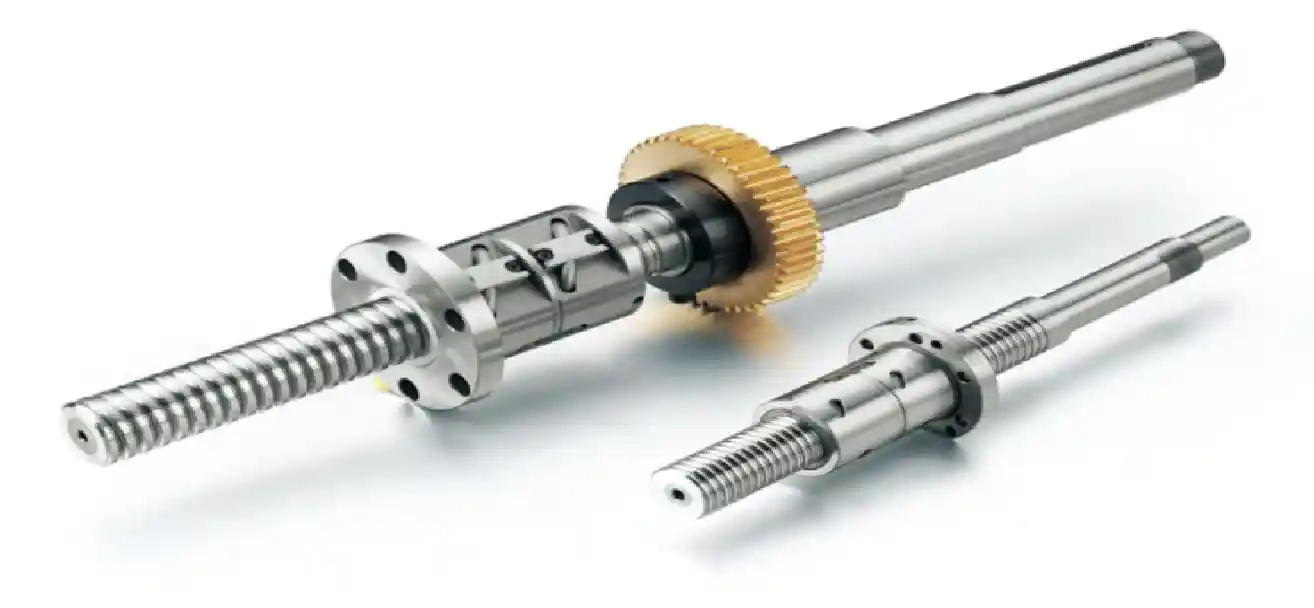

Шнек подачі:

Шнек подачі виготовлений з легованої сталі. Він також проходить нормалізацію, загартування та точне шліфування, щоб мати високу точність подачі та відмінну зносостійкість

Реле тиску:

Реле тиску дозволяє запускати шпинделі GW і RW лише тоді, коли масло потрапляє в підшипники, тим самим забезпечуючи безпечний захист підшипників шпинделя.

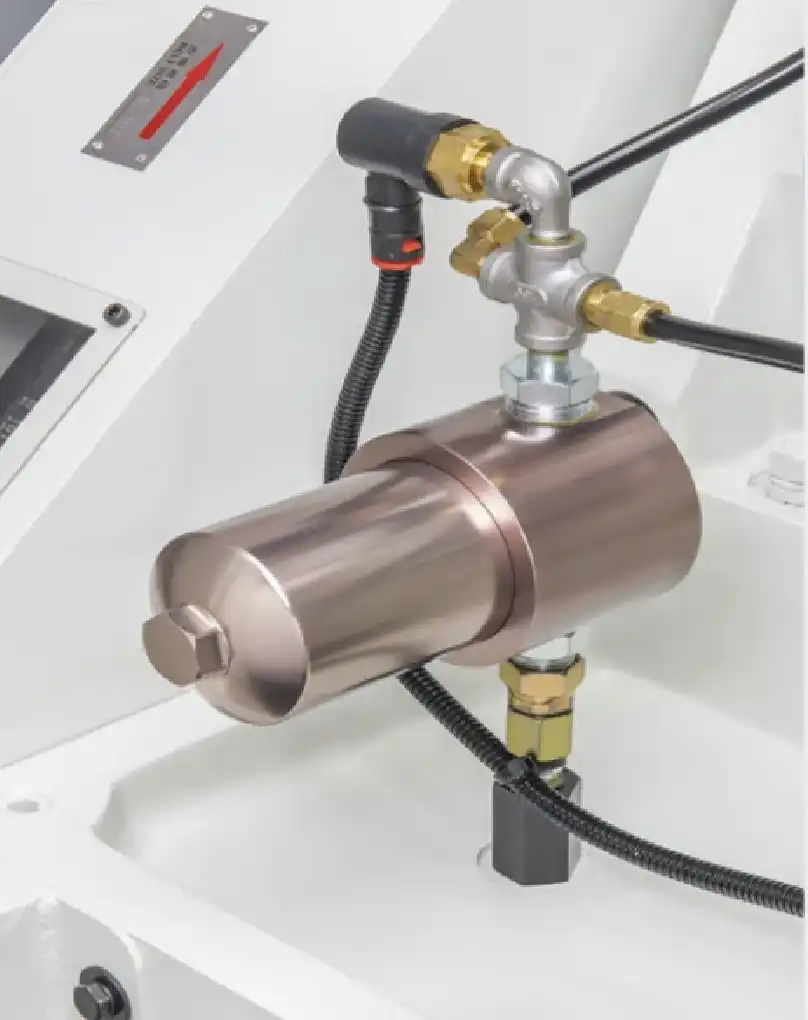

Система змащення:

Автоматичний мастильний пристрій забезпечує змащення шпинделя GW. Також усі напрямні змащуються централізованою системою змащення, що забезпечує належне змащування та точність подачі.

Специфікація:

Модель FCL-18-3 оснащена шириною круга 205 мм та автоматичним електричним мастилом.

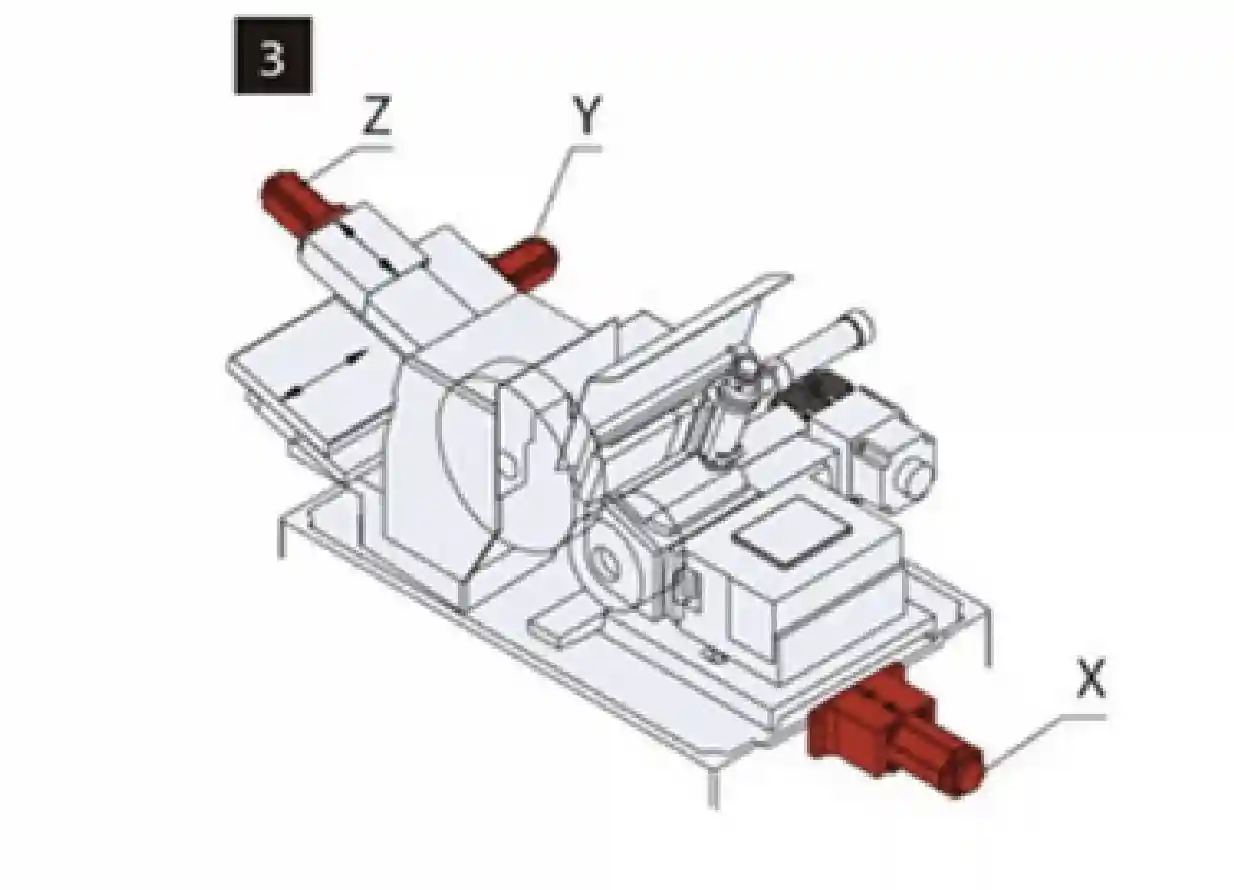

Верстат оснащений системою ЧПК Fanuc, та має 3 осі:

Вісь X: автоматична подача, здатна забезпечити точність керування подачею 0,001 мм / 1 мкм.

Вісь Z та Y: автоматична правка шліфувального круга та регулювання зміщення; таким чином, може бути виконана вимога щодо градуювання 0,001 мм.

Для регулюючого колеса необхідного профілю правки можна досягти за допомогою шаблону для правки.

Рекомендовані доповнення:

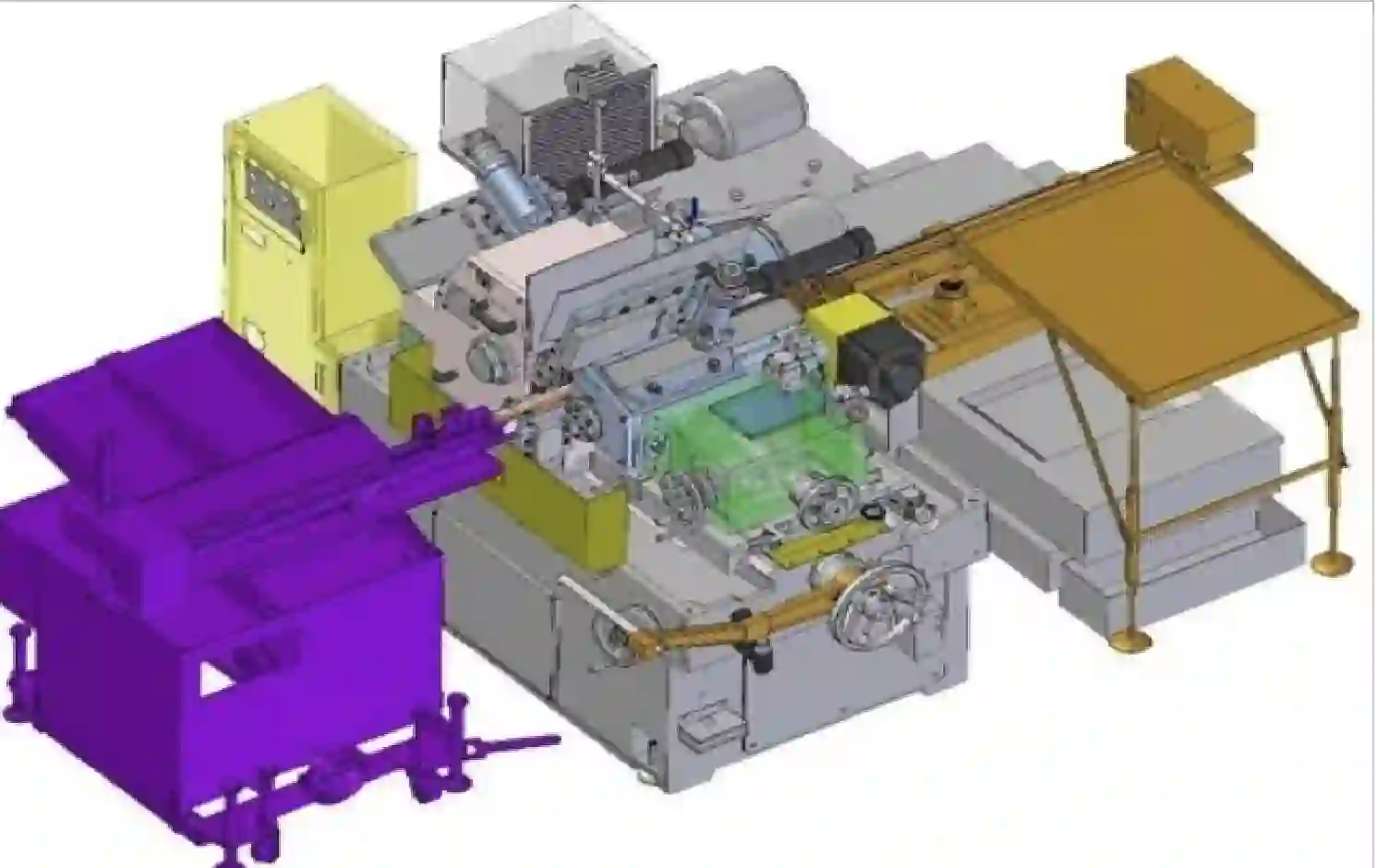

Опціонально є можливість інтеграції автоматичного навісного обладнання для завантаження та розвантаження, що забезпечує безперервну роботу та підвищує загальну продуктивність.

Процес буде базуватися на безцентровому шліфуванні з наскрізною подачею, що добре підходить для високоефективного виробництва.

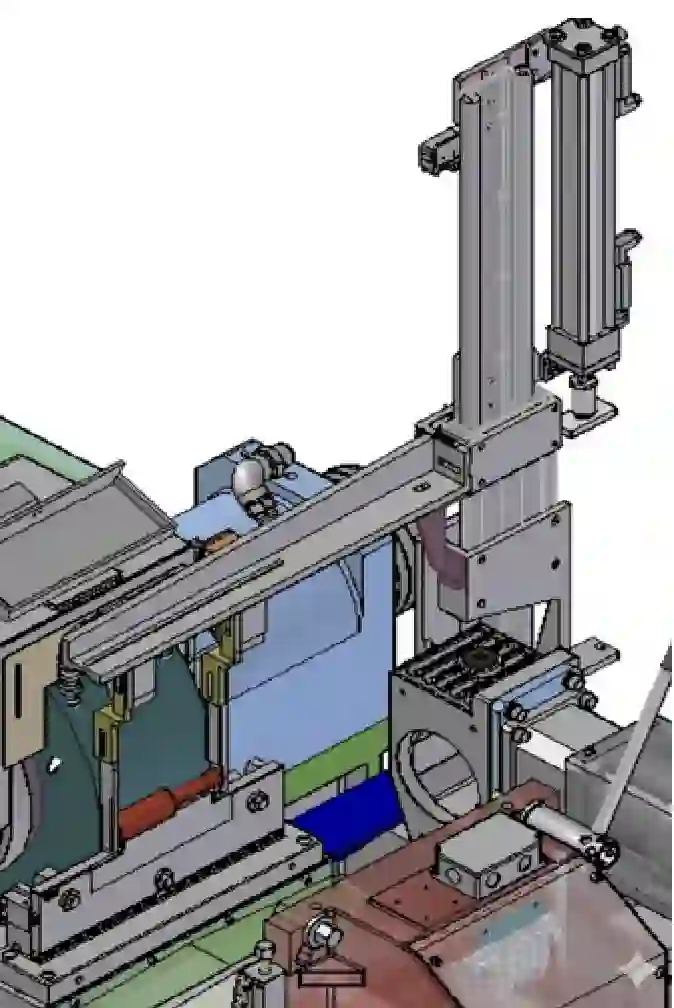

Додатково можна використовувати ручний подавач для шліфування з подачею (вгору та вниз), що забезпечує гнучку роботу, зберігаючи стабільне положення під час процесу шліфування.

Процес буде базуватися на безцентровому шліфуванні з подачею, яке підходить для деталей з профілями.

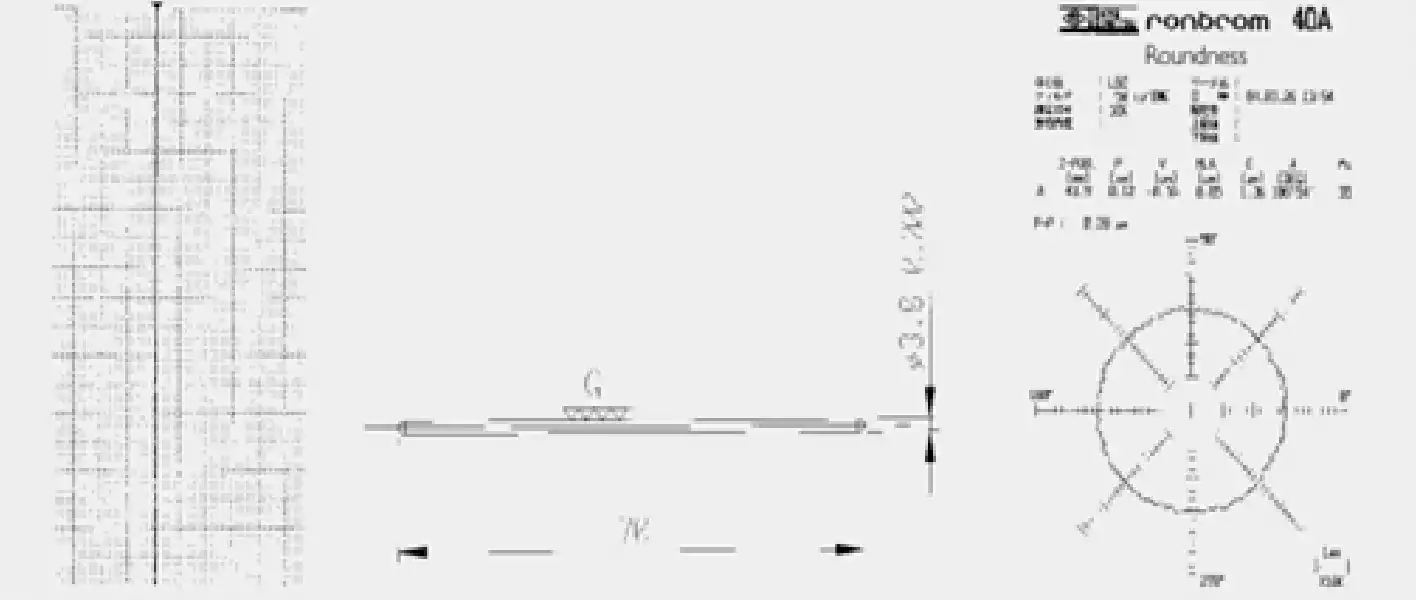

Тестове шліфування:

Характеристики процесу

Зразок: Вал двигуна

Шліфувальне коло: Маркування GC100KV.

Окружна швидкість: 2000 м/хв.

Матеріал деталі: Нержавіюча сталь SUS430.

Круглість (відхилення): 0,6 мкм.

Циліндричність (відхилення): 2 мкм.

Видалення матеріалу та подача

Величина знімається припуску:

1-й чорновий прохід: 0,15 мм.

2-й чистовий прохід: 0,025 мм.

3-й фінішний прохід: 0,02 мм.

Швидкість подачі: 2,6 м/хв.

Шорсткість поверхні

Ra - Середнє арифметичне відхилення профілю: 0,18 мкм.

Rz - Висота нерівностей профілю по 10 точках: 0,85 мкм

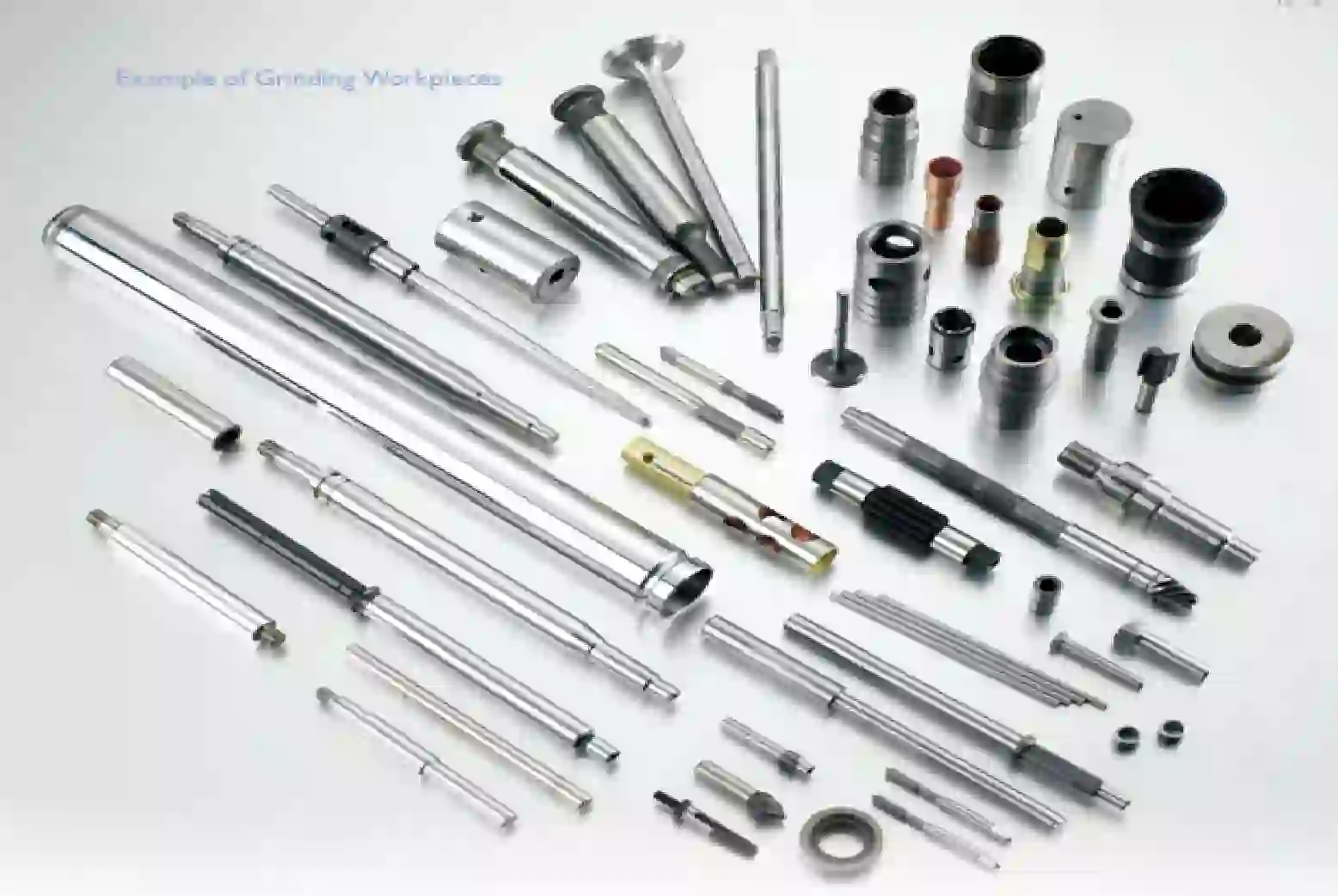

Приклади виконаних робіт:

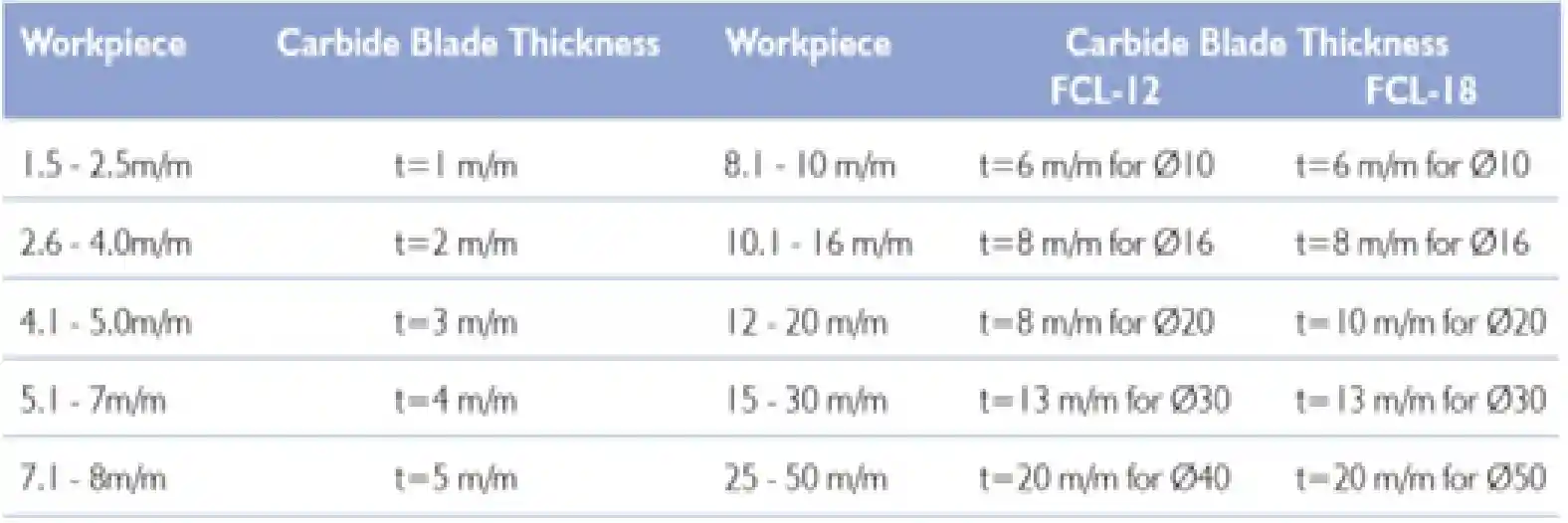

Таблиця класифікації твердосплавних ножів:

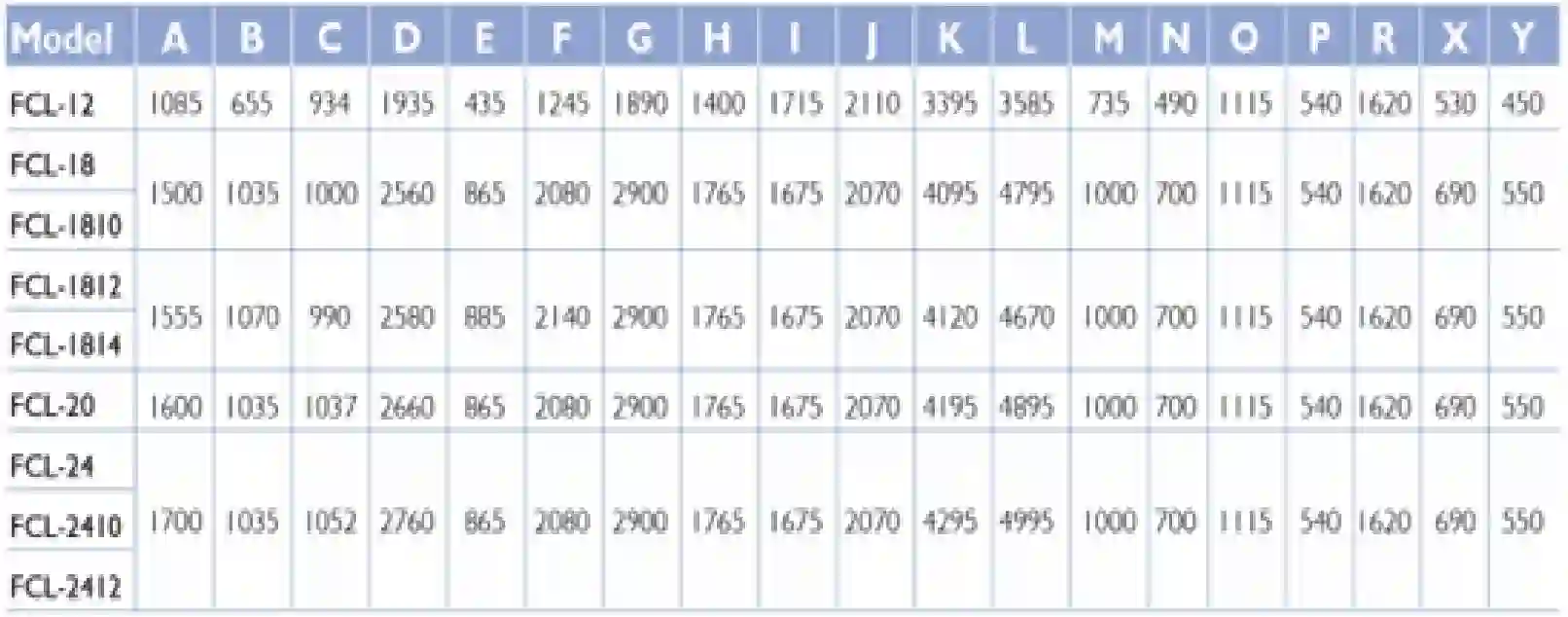

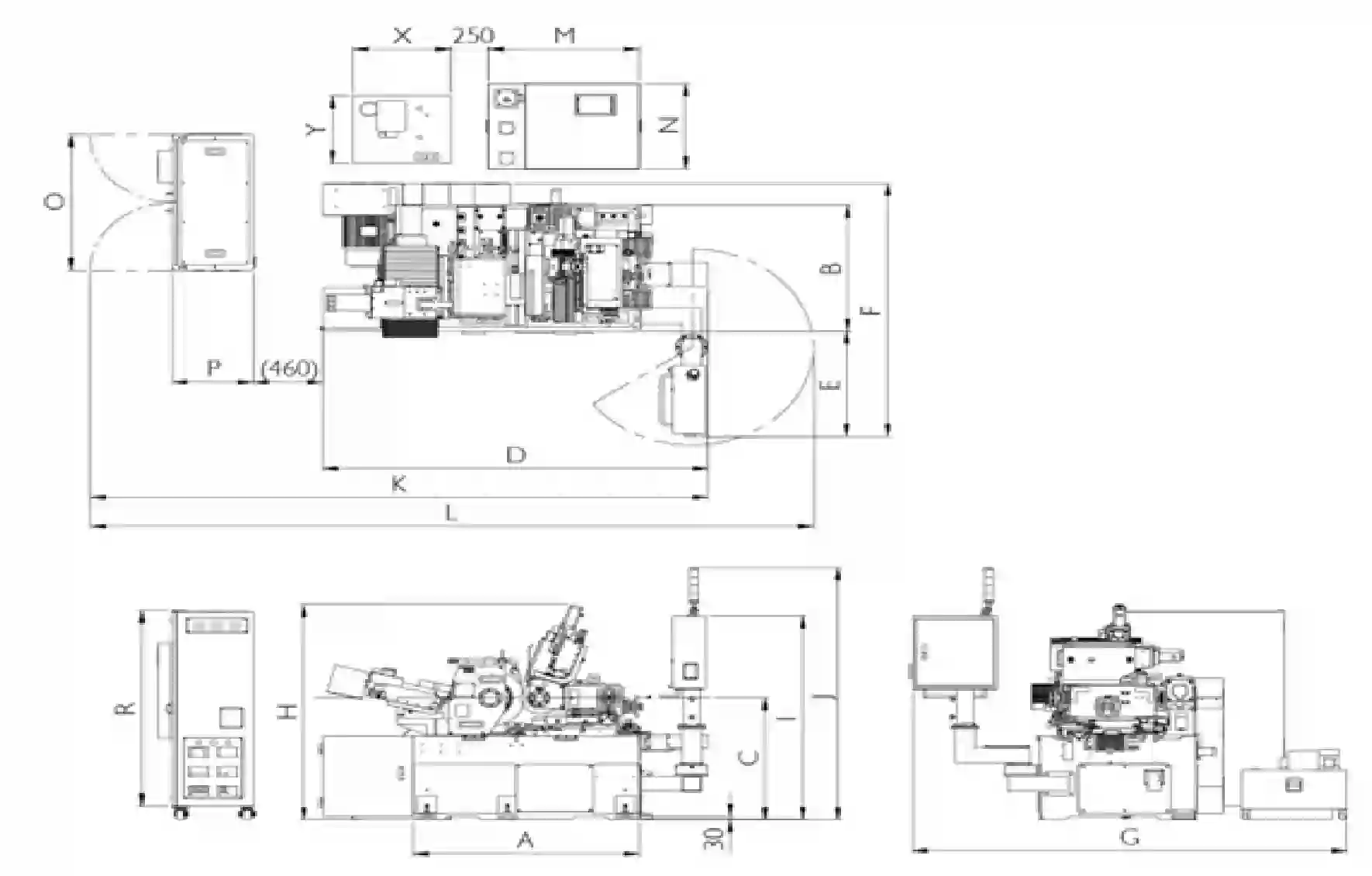

Габарити верстату:
