Круглошліфувальний верстат з ЧПК з кутовою головкою PALMARY OCD-3280P
Виробник: PALMARY (Тайвань)
Наявність: Пiд замовлення
Передові концепції, найсучасніші технології та інноваційний дизайн.
Це конкурентна перевага для сучасного точного шліфування.
Характеризується неперевершеною точністю, якістю шліфування та продуктивністю контролю. Спеціально розроблена тонка подача дозволяє легко шліфувати з дзеркальним ефектом і шліфувати торці - досягаючи високої точності. Доступний широкий спектр додаткового обладнання для задоволення вимог замовника та ефективного підвищення продуктивності машини
Опис
Врізне циліндричне шліфування
Керування двома осями в поєднанні з однією допоміжною віссю для накручування робочої головки
Найменший вхідний крок: 0,001 мм

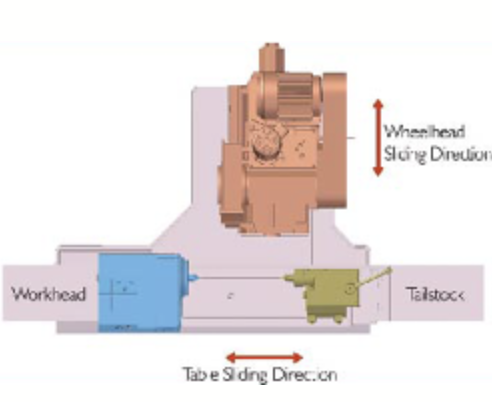

Легко перевірити положення столу
Коли головка круга рухається по прямій лінії, навіть з кутовим типом, можна легко перевірити поздовжні повороти круга та заготовки

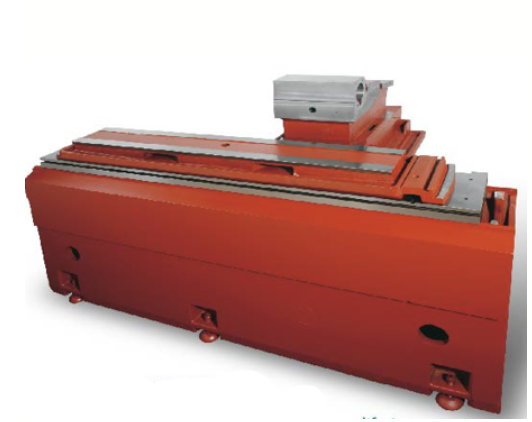

Конструкція верстату виготовлена з якісного чавуну Meehanite, обробленого та зменшеного напруги для виняткової стабільності без деформації
Нижній центр ваги станини значно покращує рухливість верстату
Станина укріплена ребрами для надзвичайної стабільності
Вся структура верстату ергономічно розроблена для додаткової робочої зручності
Наконечники SI мають прецизійне шліфування та шабрування

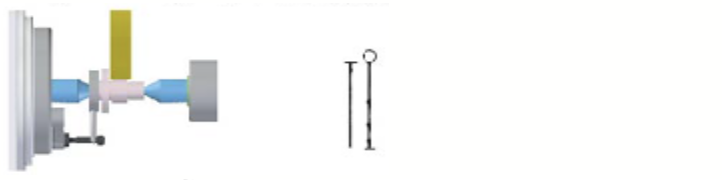

Типи шліфувальний робіт:

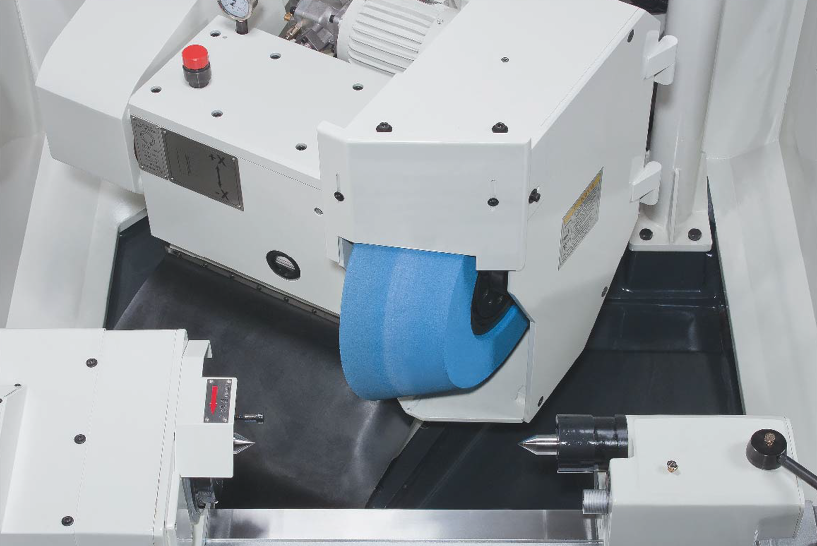

Прямий тип |
|
|
Врізне шліфування |
|

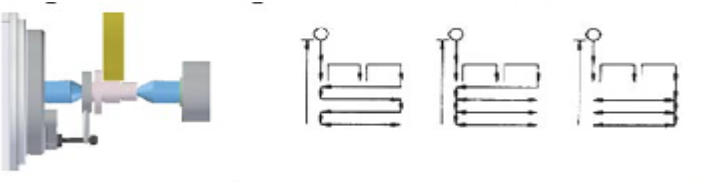

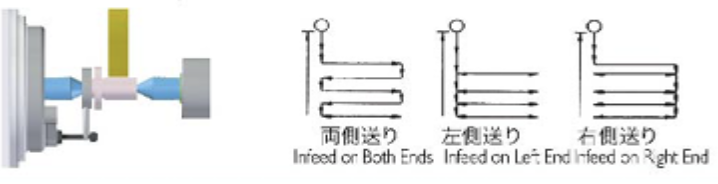

Траверсне шліфування |
|
Врізне/поперечне шліфування |
|

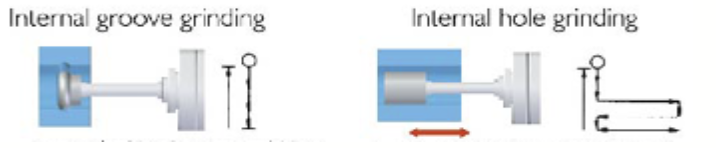

Цикл шліфування внутрішньої поверхні (використовується в циклі шліфування зовнішнього діаметра) |

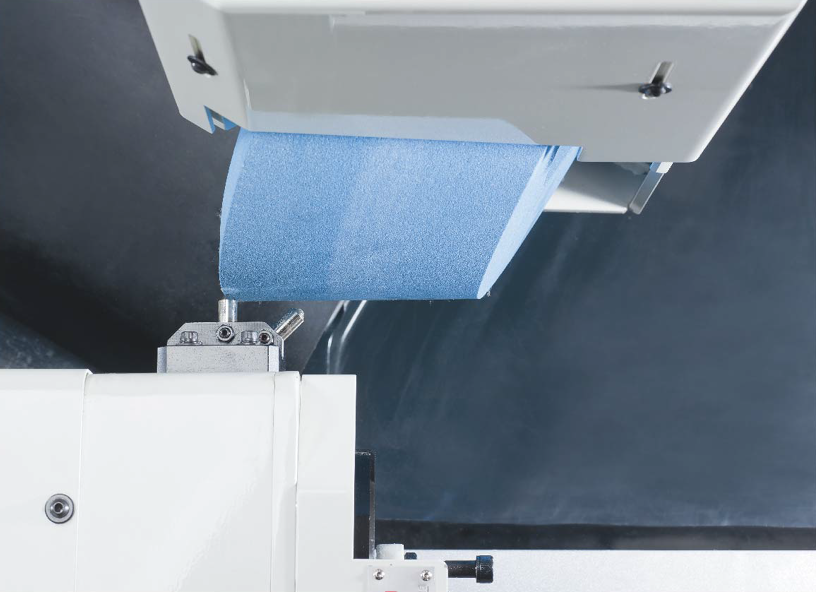

Кутовий тип |
|
|
Врізне шліфування |
|
Траверсне шліфування |
|
Врізне/поперечне шліфування |
|

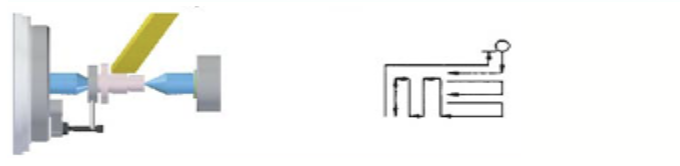

Плечове Шліфування |
| Характеристика | Одиниці вимірювання | Значення | |
| Поворотний діаметр над столом | мм | Ø320 | |
| Відстань між центрами | мм | 800 | |
| Максимальний шліфувальний діаметр | мм | Ø300 | |
| Максимальне навантаження між центрами | кг | 100 | |
| Точильний камінь | Габарити круга | мм | Ø405х50 – 75хø127 |
| Лінійна швидкість | м/с | 45 | |
| Швидкість | об/хв | 1783 | |
| Підставка для точильного каменю | Максимальна швидкість | м/хв | 6 |
| Мінімальна глибина обробки | мм | 0,001 | |
| Внутрішнє шліфування | Підйом вручну | ||
| Стіл | Максимальна швидкість | м/хв | 6 |
| Мінімальна глибина обробки | мм | 0,001 | |
| Кут повороту | град. | 0..10̊ | |

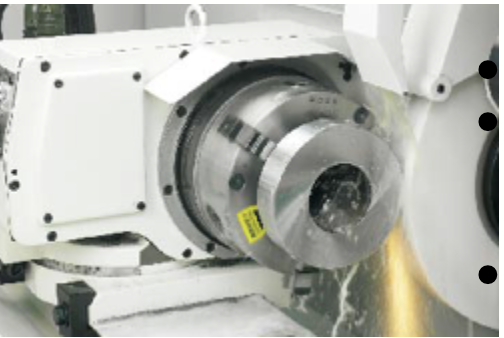

| Робоча бабка | Кут повороту | град. | -30̊..+90̊ |
| Конус | МТ4 | ||
| Основна швидкість обертання | об/хв | 10..300 | |
| Максимальне навантаження | кгс | 35 | |
| Задня бабка | Конус | МТ4 | |
| Хід задньої бабки | мм | 25 | |
| Джерело живлення | Вхідна напруга | В | 220/24 |
| Шпиндель шліфувального круга | кВт | 3,75 | |
| Робочий шпиндель | кВт | 1,3 | |
| Нарізка колісної головки | кВт | 1,2 | |
| Подача стола | кВт | 1,8 | |
| Приводні двигуни | Гідравлічний насос | кВт | 0,37 |
| Система змащення шпинделя | кВт | 0,37 | |
| Насос охолоджуючої рідини | кВт | 0,18 | |
| Шпиндель внутрішнього шліфувального круга | кВт | 0,75 | |
| Баки | Змащення підшипників шліфувального круга | л | 18 |
| МОР | л | 60 | |
| Вага верстату | кг | 4300 | |
