Двоколонний фрезерний оброблювальний центр APEC MC30120

Опис

Шпиндель

Характеристики шпинделя

Конусність	Змащення	Макс. швидкість (об/хв)	Потужність (кВт) (Безперервно/30хв)	Крутний момент (Нм) (Безперерв./30хв)
BT50	мастило	6,000	37 / 44.4	304/ 364.8

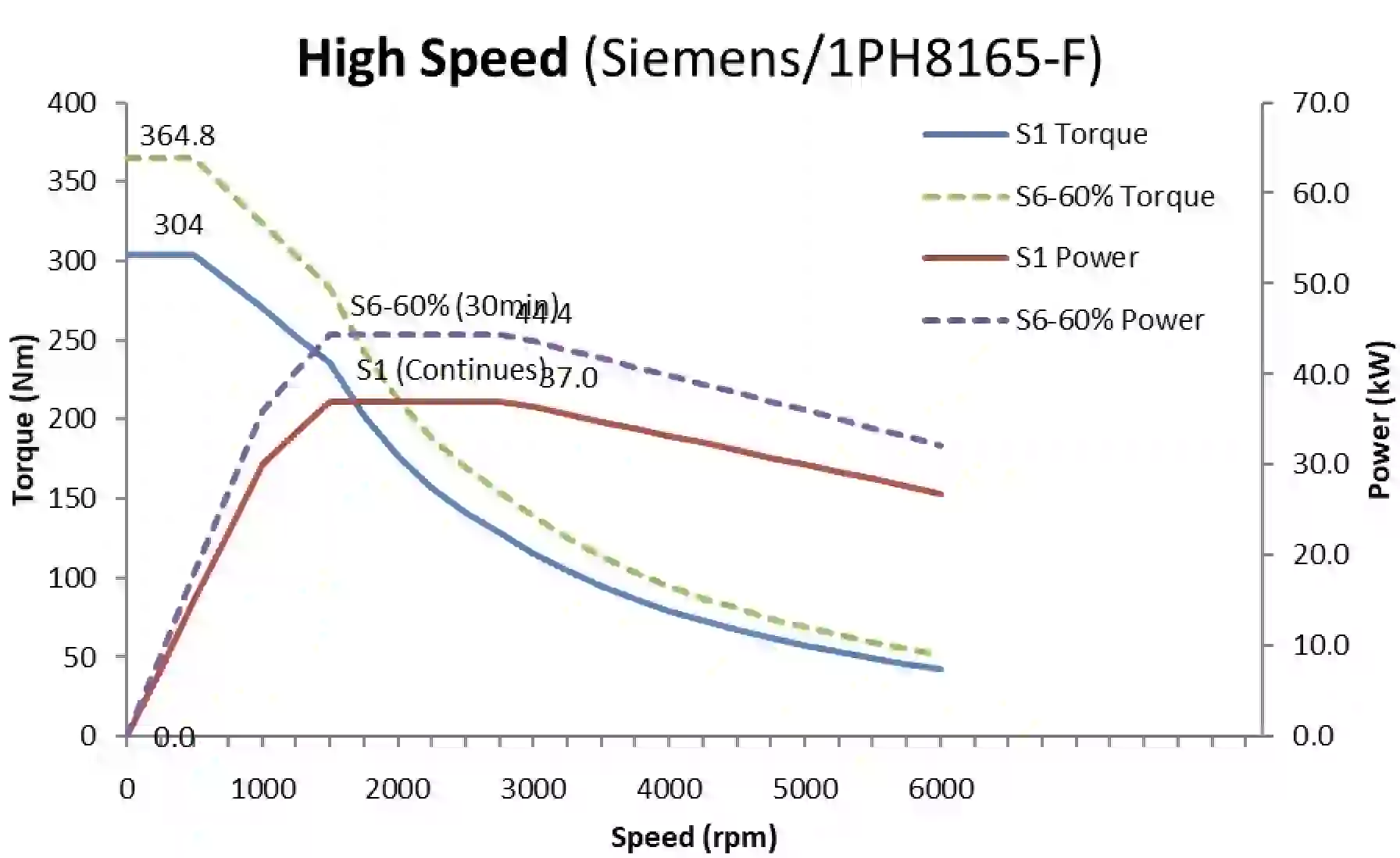

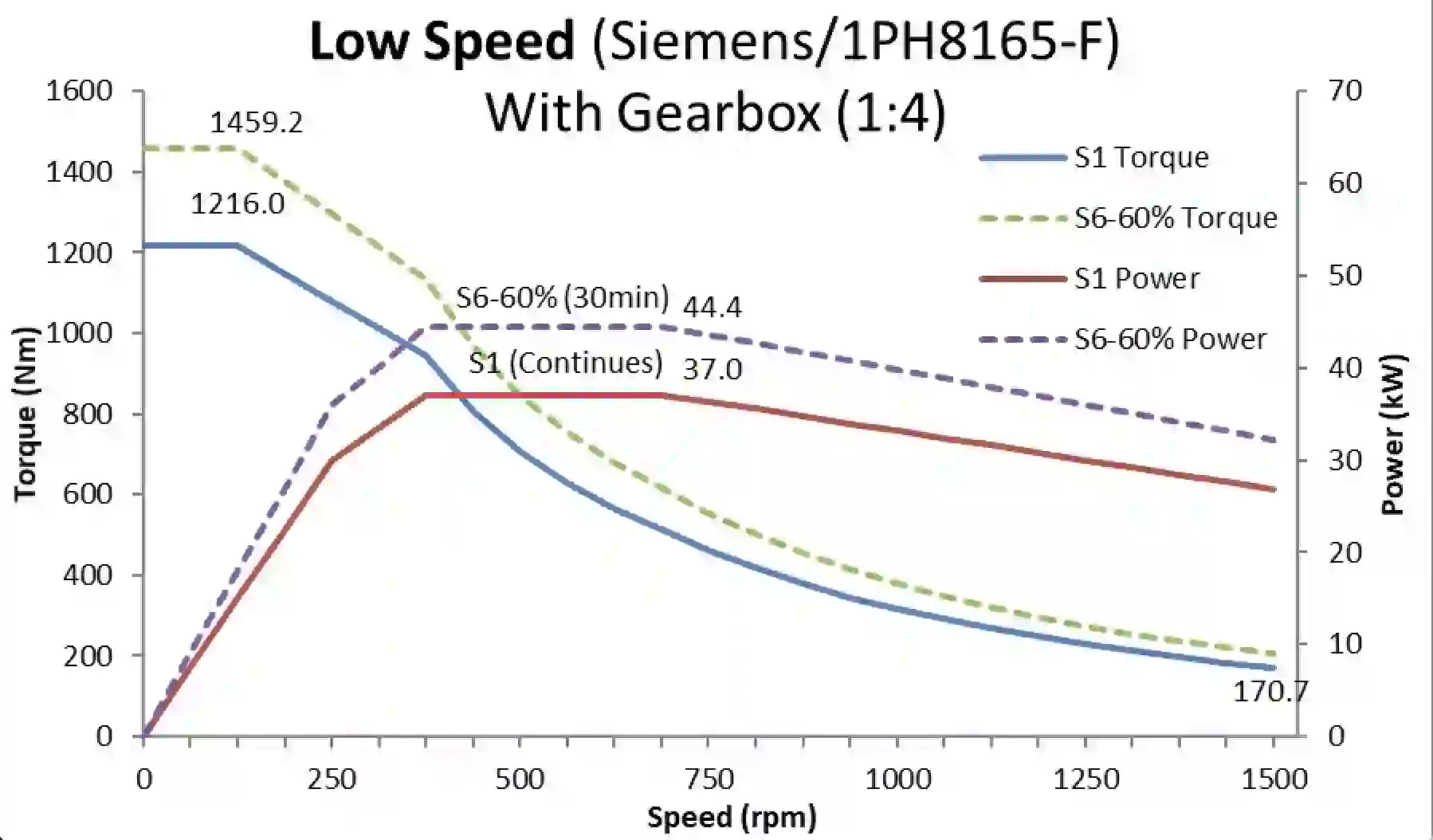

Діаграма кривої крутного моменту

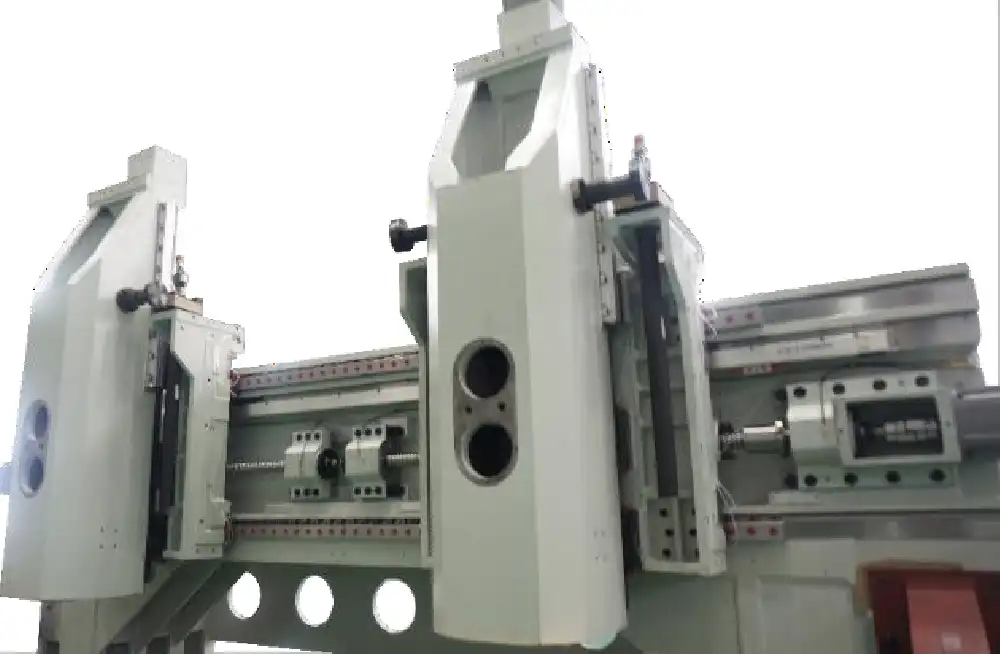

Механічна структура

* На зображенні показана машина з фрезерною головкою вилкового типу, вона наведена лише для ознайомлення

1. Стіл має високу жорсткість лиття, що дозволяє зменшити вібрацію під час обробки.

2. Всі осі верстата оснащені оптичною лінійною/круговою шкалою Heidenhain, що забезпечує точність позиціонування, повторюваність і точність обробки.

3. Повзунки на осі X/U мають 3 внутрішні напрямні і 2 зовнішні, що ефективно підтримує вагу збірки.

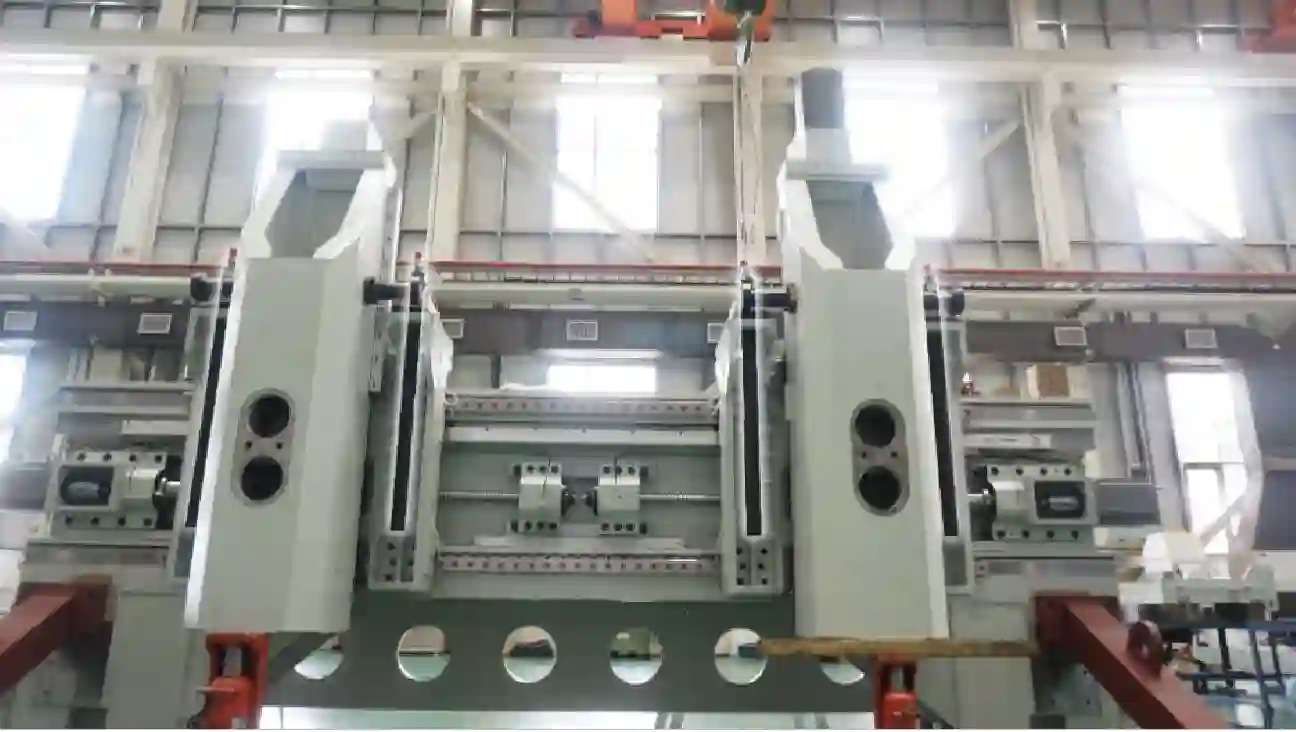

4. Завдяки тому, що вісь Y є однокорпусною поперечною балкою, надзвичайно великий проліт між двома напрямними, статична геометрична похибка, спричинена вагою поршня та сідла, буде збалансована, що забезпечить динамічну/статичну жорсткість та точність обробки.

5. Двостороння незалежна гвинтова конфігурація осі Y. Це дозволяє уникнути ризику зіткнення або взаємодії між лівим і правим сідлами головки.

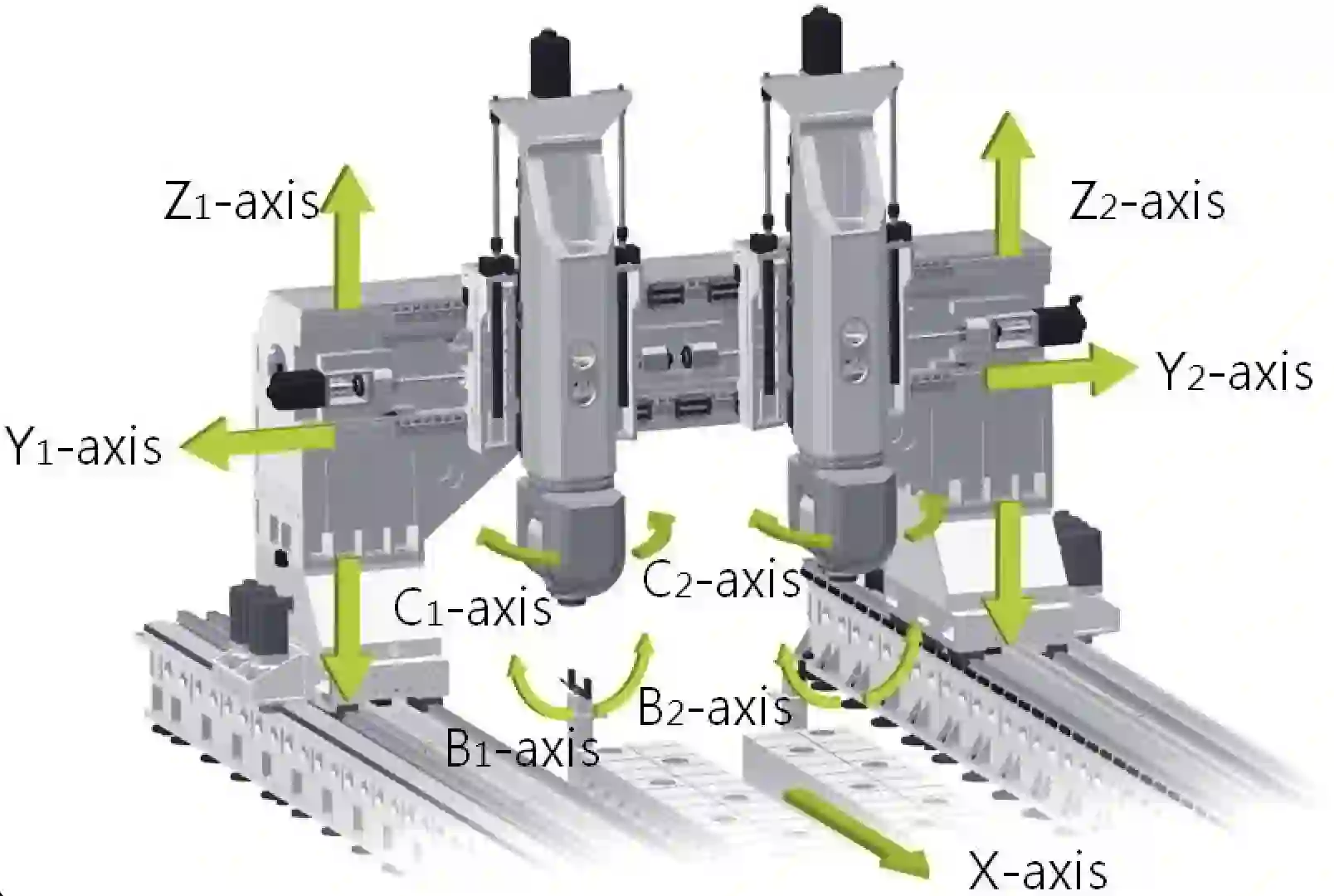

6. Перша в конструкція з одним променем, подвійною 2-осьовою головкою, подвійним шпинделем і подвійним інструментальним магазином, може активуватися незалежно, а також може синхронізуватися з 2-осьовою головкою під час обробки, виробнича потужність на 200% вища, ніж у оригінальної моделі.

7. Гідравлічний і пневматичний блоки налаштовані окремо, що полегшує їх обслуговування та ремонт у майбутньому.

Система приводу

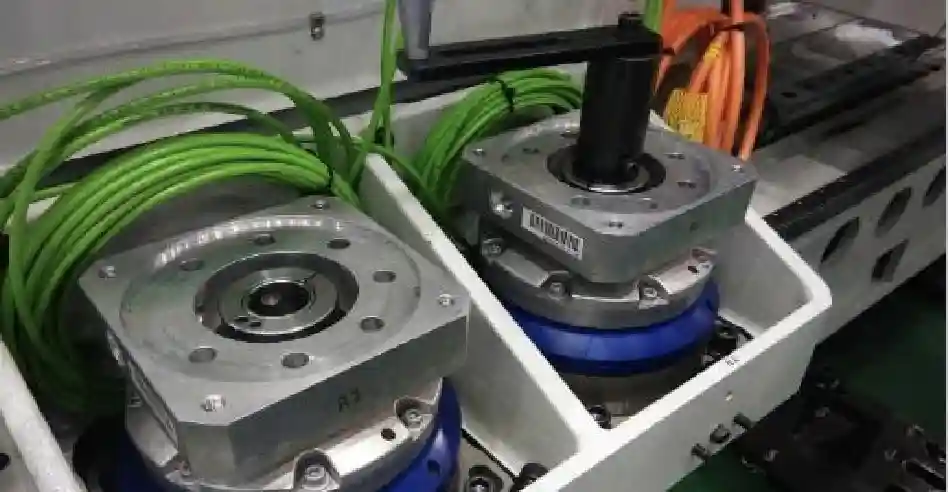

1. Осі X/Y з рейковою передачею та редуктором. Перевагами рейкової передачі є висока точність, висока жорсткість, особливо підходить для приводу з надвеликим ходом.

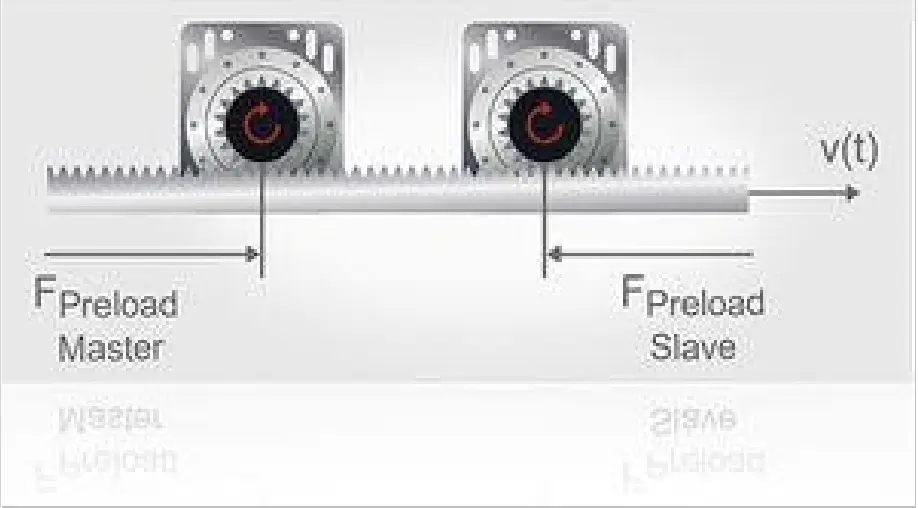

2. Зубчаста рейка встановлена на осі X/Y за допомогою попереднього навантаження.

3. Осі Z приводяться в рух за допомогою прецизійного подвійного кулькового гвинта, який має низький рівень шуму, компактну та легку конструкцію, високе прискорення та уповільнення, високу точність та високу повторюваність.

4. Швидкість швидкого переміщення: осі X/Y/Z = 40 м/хв.

Система противаги

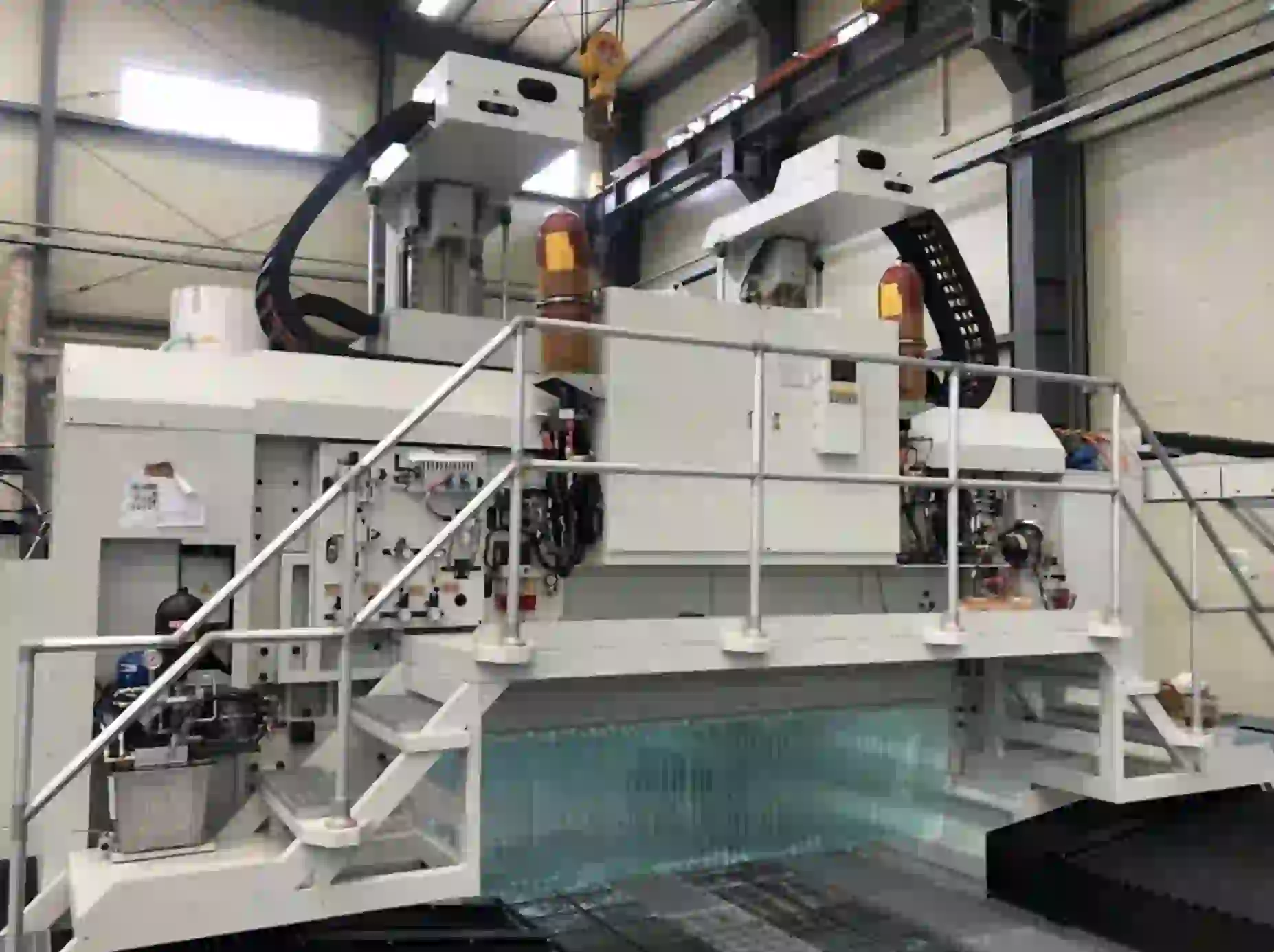

Обидві осі Z з незалежною системою противаги включають накопичувач азоту та два симетрично розташовані циліндри. Система противаги забезпечує осі Z чудову динамічну/статичну жорсткість під час обробки.

Конструкція контуру системи противаги є замкнутим контуром високого тиску, що також включає гідравлічний елемент високого тиску. Ця система може компенсувати вплив сили тяжіння під час руху осі Z та мінімізувати навантаження на лінійний двигун.

Високоточні верстати чутливі до змін температури навколишнього середовища і схильні до термічного зсуву. Для забезпечення точності верстата в приміщенні, де він встановлений, заборонено наявність наступних факторів, що можуть спричинити зміну температури.

1. Пряме сонячне світло, що падає на будь-яку частину машини.

2. Занадто близьке розташування до вікна, вплив гарячої та холодної конвекції вітром.

3. Занадто близьке розташування до даху цеху, вплив тепла, що випромінюється дахом.

4. Занадто близьке розташування до стіни цеху, безпосереднє відчуття різких змін температури всередині та зовні цеху.

5. Занадто близьке розташування до головних воріт цеху, відкривання та закривання воріт спричиняє сильну конвекцію повітря та тепла.

6. Наявність джерел тепла або холоду навколо машини.
