Круглошліфувальний верстат PALMARY GU20x40S

Виробник: PALMARY (Тайвань)

Наявність: Пiд замовлення

Верстат забезпечує максимальну робочу гнучкість, що дозволяє виконувати різні операції шліфування

Опис

Високоточний циліндричний шліфувальний верстат PALMARY GU20x40S не має собі рівних за структурною жосткістю та стабільністю, точністю шліфування та простоті в експлуатації

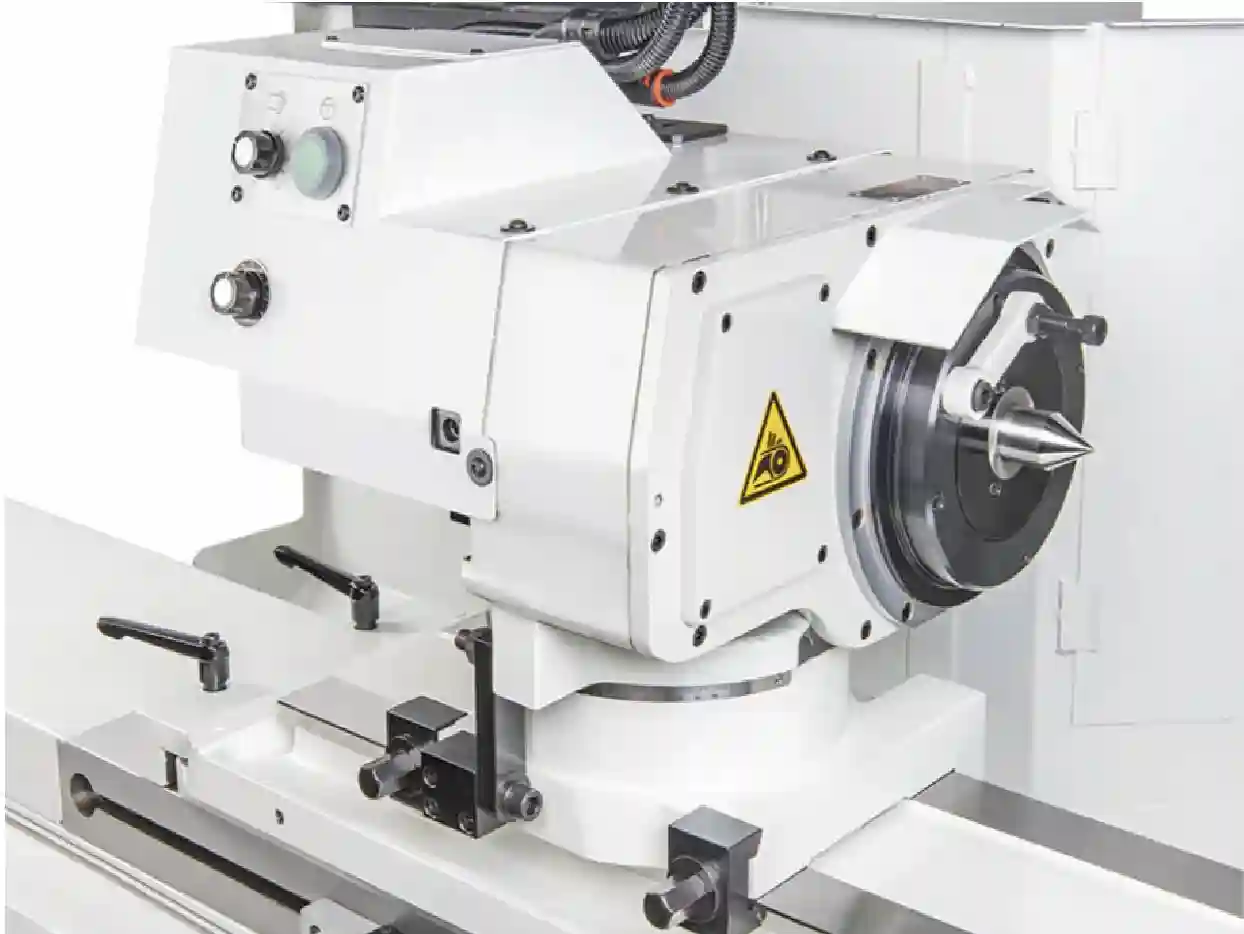

Стабільні і жорстка шпиндельна головка. Шпиндель працює на прицезійних підшипниках, що забезпечує його максимальну стабільність. Це гарантує високу точність шліфування зовнішнього діаметра, внутрішнього (опція) і торця.

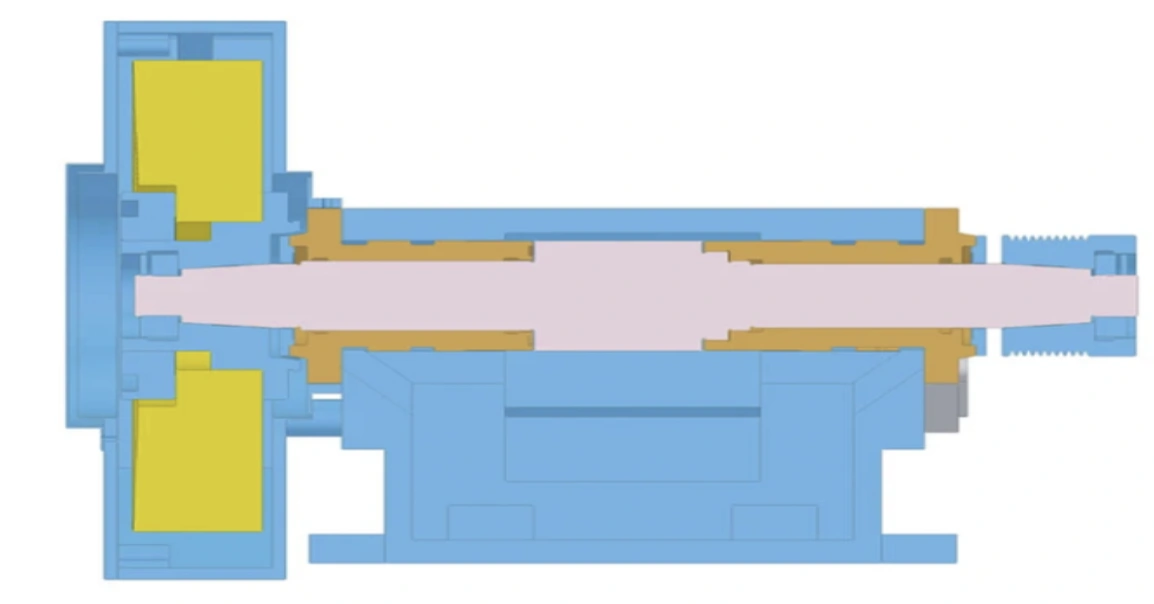

Спеціальний гідростатичний підшипник. Шпиндель колеса працює за допомогою спеціального гідростатичного підшипника. Він ідеальний для точного шліфування. Характеризується високою швидкістю, відсутністю тертя між металами, без виділення тепла, без деформації. Відзначається надзвичайно високою точністю та постійним використанням.

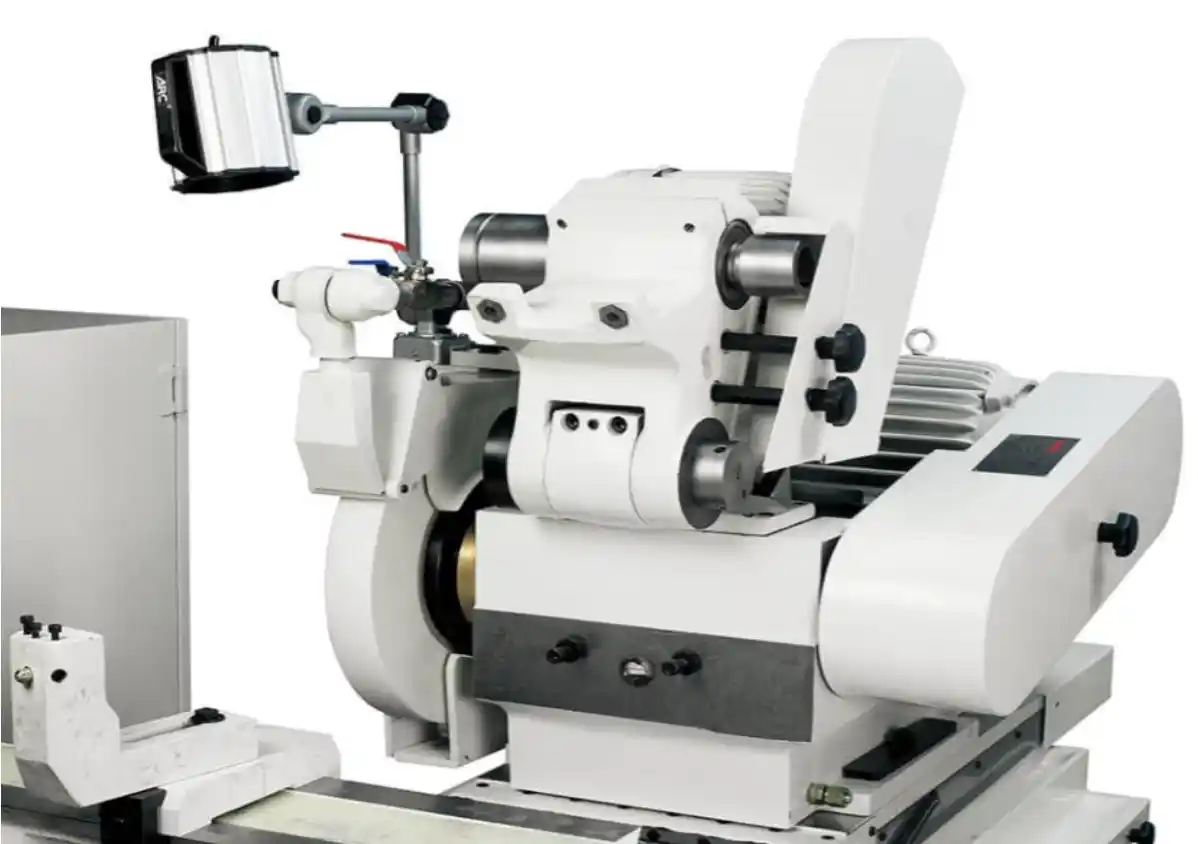

Шпиндель шліфувального круга. Шпиндель шліфувального круга виготовлено з високоякісної легованої сталі. Яка пройшла процеси: загартування, цементування, обробки під нулювою температурою, прицезійного шліфування та дзеркального ефекту.

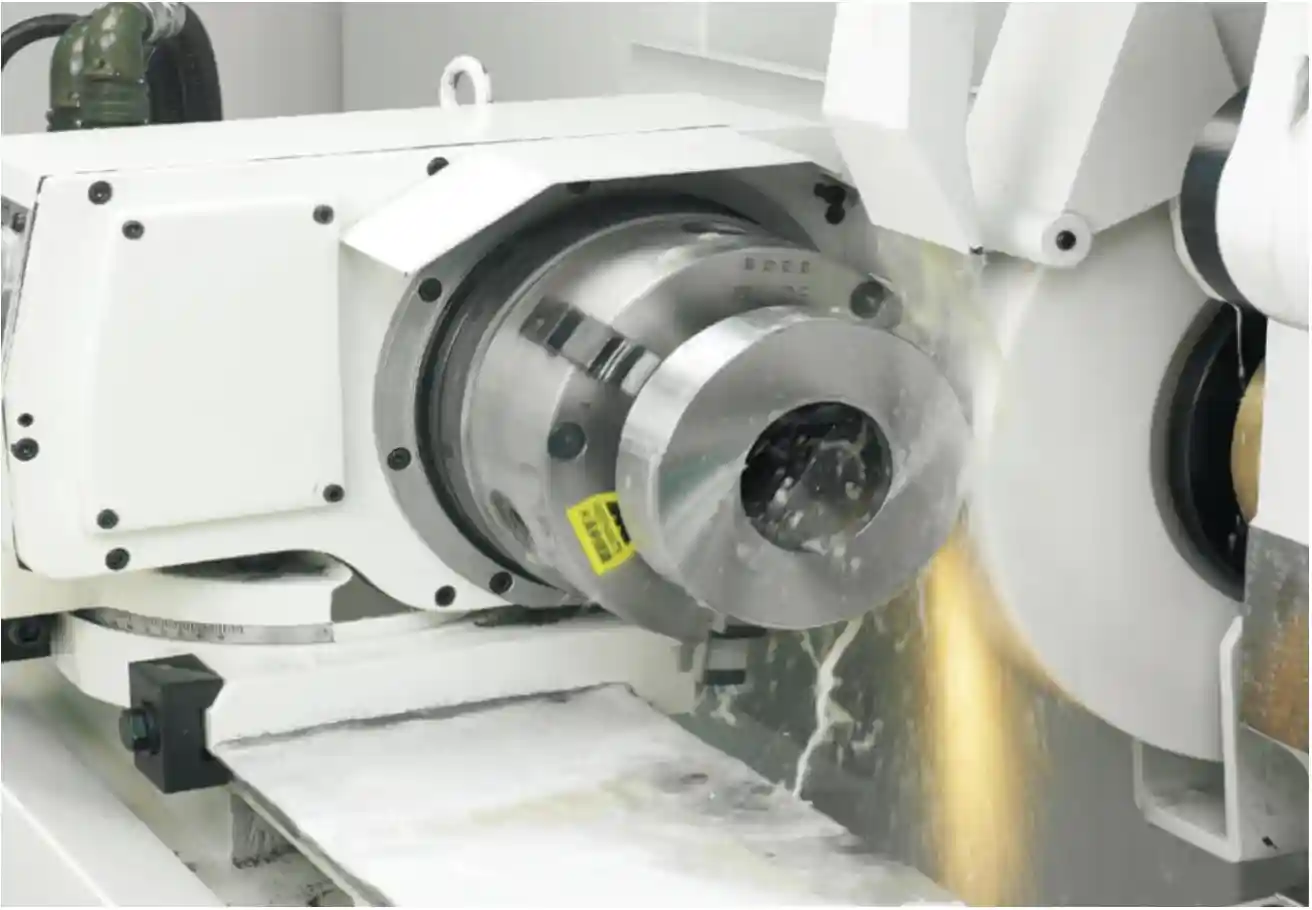

Один шліфувальний верстат PALMARY GU20x40S забезпечує :

Пряме шліфування;
Шліфування виступів;
Поперечне шліфування;
Торцеве шліфування;
Конічне шліфування;
Внутрішнє шліфування (опція).

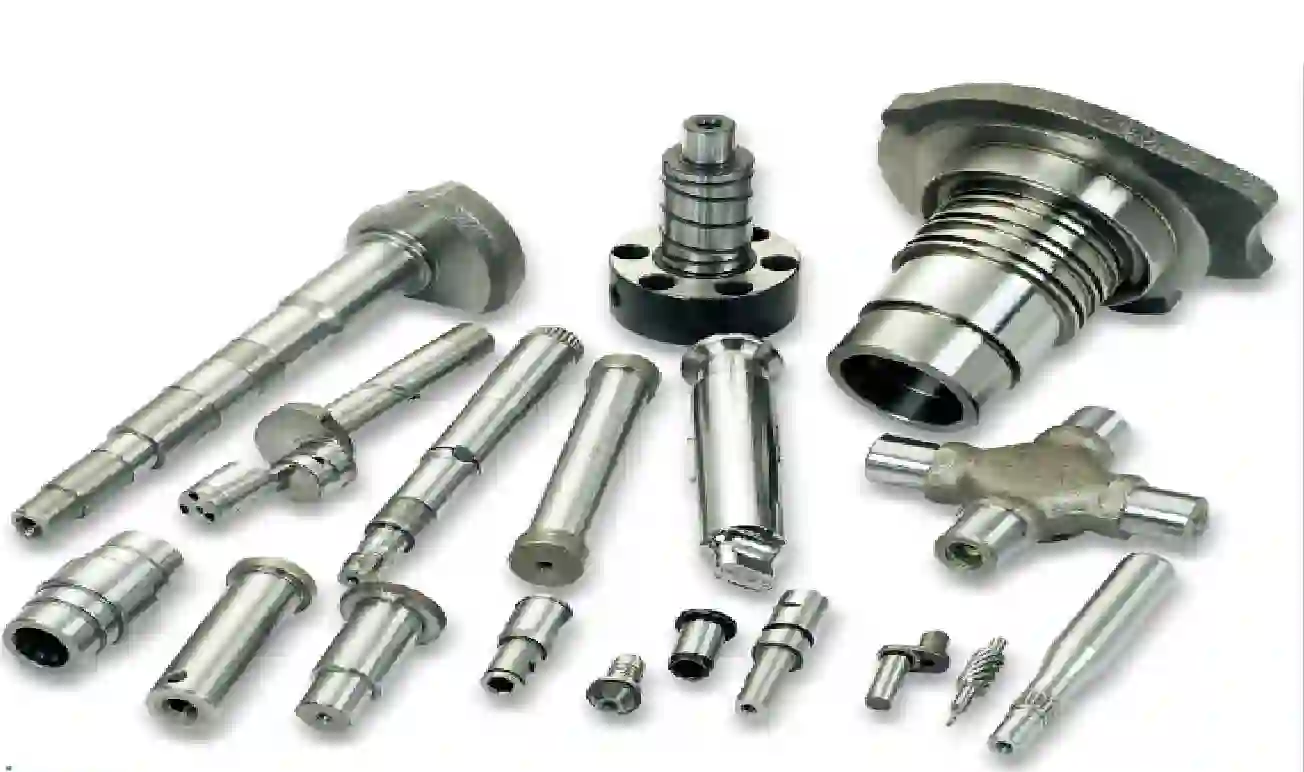

Приклад відшліфованих деталей:

Технічні характеристики

Характеристика	Од. вим.	Значення
Максимальний діаметр над столом	мм	Ø200
Міжцентрова відстань	мм	400
Максимальний діаметр обробки	мм	Ø180
Максимальне навантаження в центрах	кг	60
Шліфувальне коло
Діаметр х ширина х отвір під фланець	мм	Ø355 x 38 x Ø127
Лінійна швидкість	м/с	33
Шліфувальне коло вісь Х
Ручна дистанція	мм	135
Автоматичне швидке просування	м/хв	25
Максимальне переміщення	мм	185
Мінімальна установка кроку	мм	0.001
Один оберт маховичка (градуювання)	мм	2 (0.005)
Вісь Z
Швидкість ходу	м/хв	1.5
Максимальне переміщення	мм	480
Мінімальне переміщення зворотньо-поступального ходу	мм	8
Подача одного оберту маховичка (2-х ступінчата)	мм	20 (2)
Кут повороту		-3°, +12°
Робочий шпиндель
Кут повороту		-30°, +90°
Конус центра		M.T. №3
Швидкість шпинделя (змінна)	Об/хв	10-300
Максимальне навантаження на шпиндель (з тримачем інстр.)	кг	15 (макс. довжина 100мм)
Задня бабка
Конус пінолі		M.T. №3
Переміщення задньої бабки	мм	20
Діапазон тонкого регулювання	мм	±0.03
Двигуни
Потужність двигуна шліфувального шпинделя	кВт	2.2
Двигун шпинделя робочої головки (серводвигун змінного струму)	кВт	0.37
Потужність двигуна гідравлічної системи	кВт	0.37
Потужність двигуна змащення шпинделя коліс	кВт	0.18
Потужність двигуна МОР	кВт	0.18
Потужність внутрішнього шліфувального шпинделя (опція)	кВт	0.18
Загальна споживча потужність	кВА	6
Баки
Бак мастила шпинделя коліс	л	7
Гідравлічний бак	л	63
Бак МОР	л	110
Вага
Вага верстату	кг	2000
