Круглошліфувальний верстат PALMARY GU42x150S

Опис

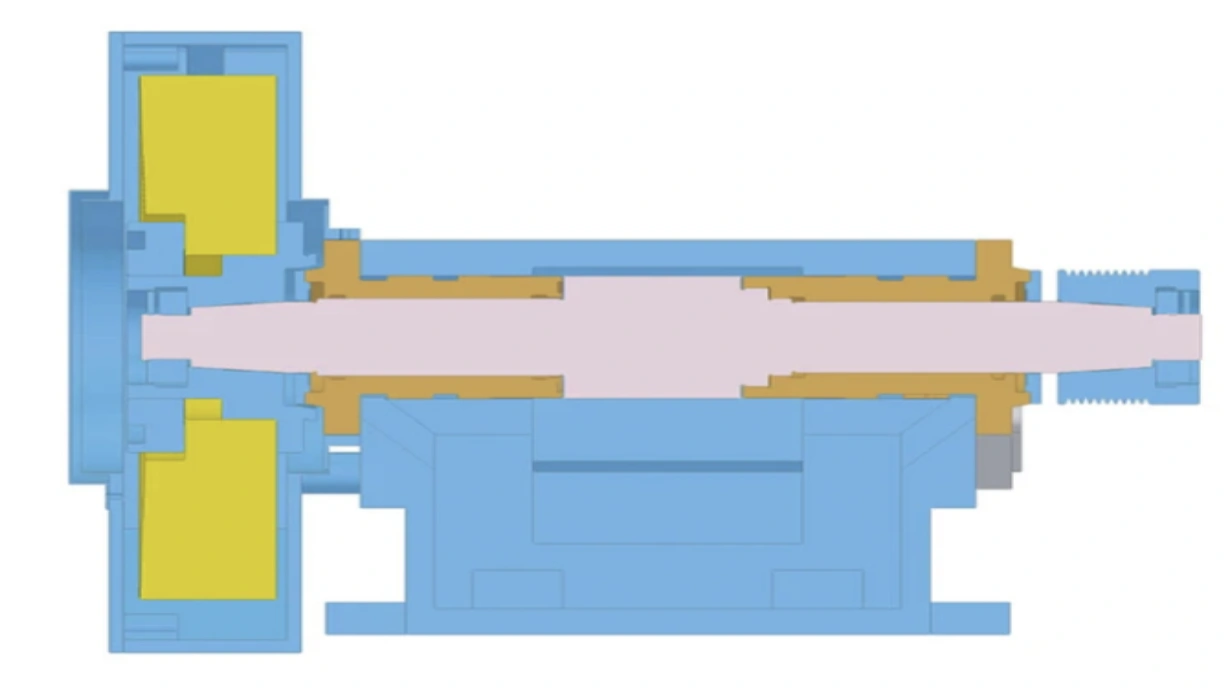

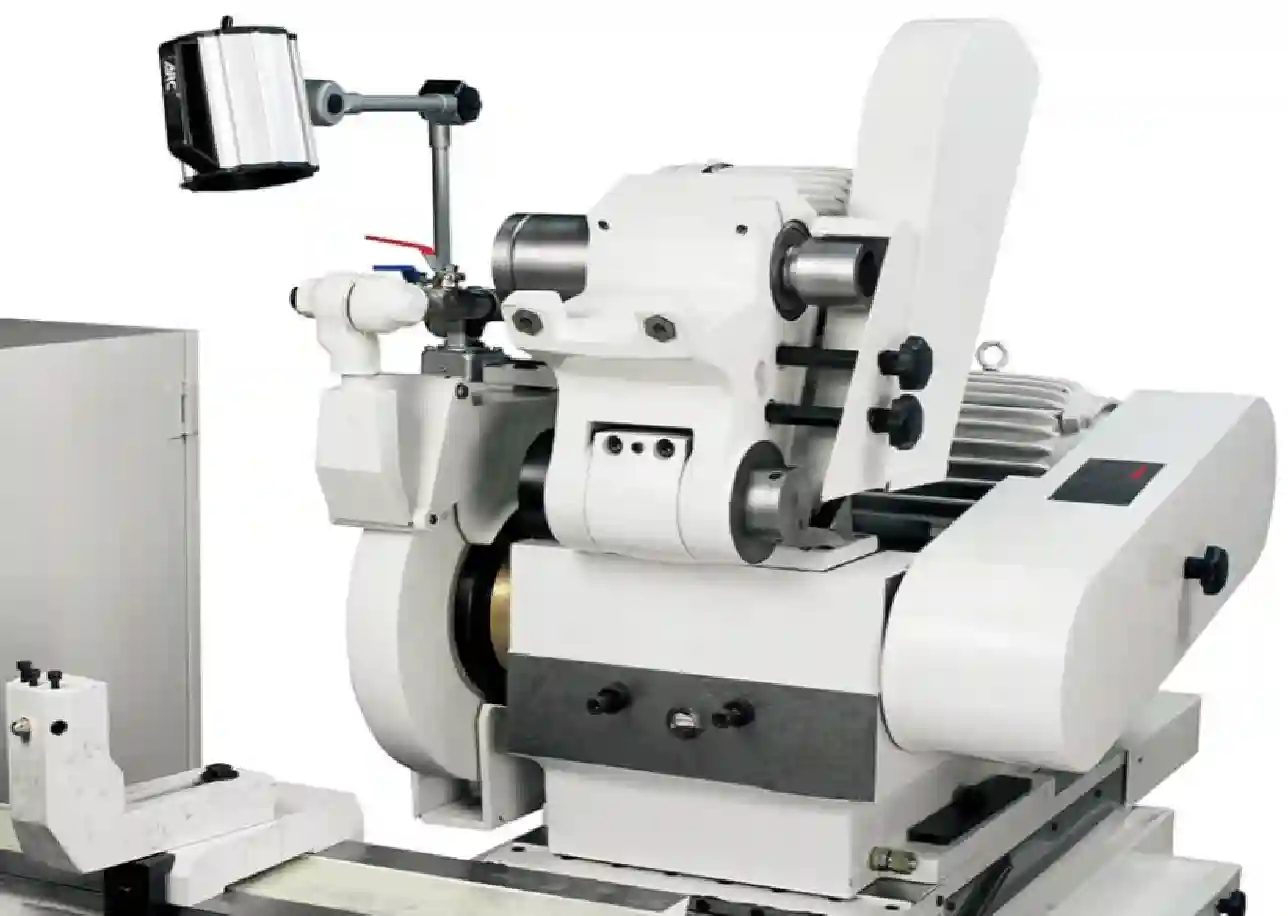

Стабільні і жорстка шпиндельна головка. Шпиндель працює на прицезійних підшипниках, що забезпечує його максимальну стабільність. Це гарантує високу точність шліфування зовнішнього діаметра, внутрішнього (опція) і торця.

Спеціальний гідростатичний підшипник. Шпиндель колеса працює за допомогою спеціального гідростатичного підшипника. Він ідеальний для точного шліфування. Характеризується високою швидкістю, відсутністю тертя між металами, без виділення тепла, без деформації. Відзначається надзвичайно високою точністю та постійним використанням.

Шпиндель шліфувального круга. Шпиндель шліфувального круга виготовлено з високоякісної легованої сталі. Яка пройшла процеси: загартування, цементування, обробки під нулювою температурою, прицезійного шліфування та дзеркального ефекту.

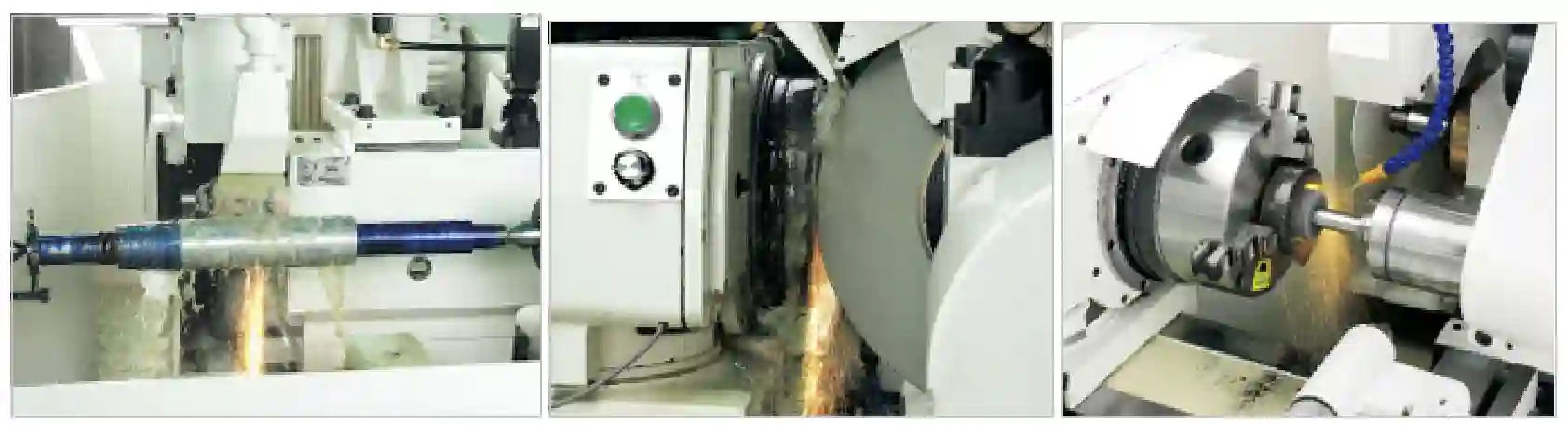

Один шліфувальний верстат PALMARY GU42x150S забезпечує :

• Пряме врізне шліфування

Для дрібносерійного виробництва: використовуйте автоматичну подачу в поєднанні з таймером "виходжування" (іскріння), щоб досягти чудової якості шліфування.

Для масового виробництва: використовуйте 2-ступінчасту автоматичну подачу та 2-ступінчастий пристрій автоматичного вимірювання (опція) для підвищення продуктивності та якості шліфування.

• Шліфування виступів

Дозволяє виконувати шліфування зовнішнього діаметра заготовки та торцевого виступу за один установ.

Простота налаштування: просто закріпіть заготівлю в центрах, встановіть шліфувальне коло з правого боку шліфувальної бабки та поверніть бабку на потрібний кут для шліфування.

• Поздовжнє шліфування

Для максимально ефективного виконання операцій поздовжнього шліфування використовуйте автоматичну переривчасту подачу разом із гідравлічним приводом столу.

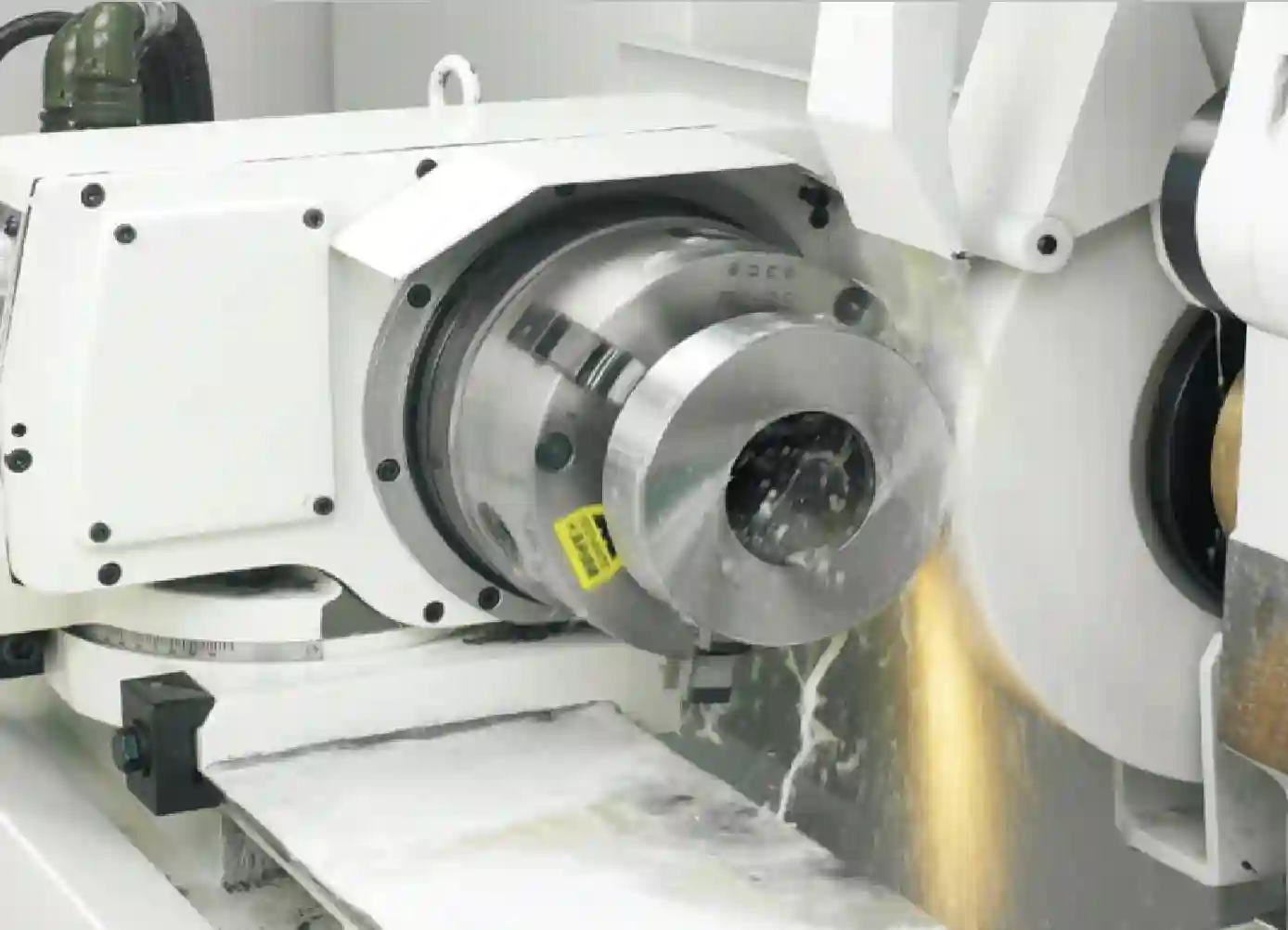

• Шліфування торцевих поверхонь

Зніміть кришку (кожух) головки шпинделя.

Встановіть 3-кулачковий або 4-кулачковий патрон.

Змініть положення штифта для обертання патрона.

Для шліфування торцевих поверхонь встановіть штифт під кутом 90 градусів.

• Шліфування конусів

Закріпіть заготовку в патроні або центрах.

Робочий стіл та шліфувальна бабка легко регулюються та повертаються для встановлення потрібного кута.

• Внутрішнє шліфування (опція)

Щоб приступити до внутрішнього шліфування за допомогою відкидного пристрою (додаткове приладдя), просто опустіть шпиндель для внутрішнього шліфування вниз і зафіксуйте його на місці.

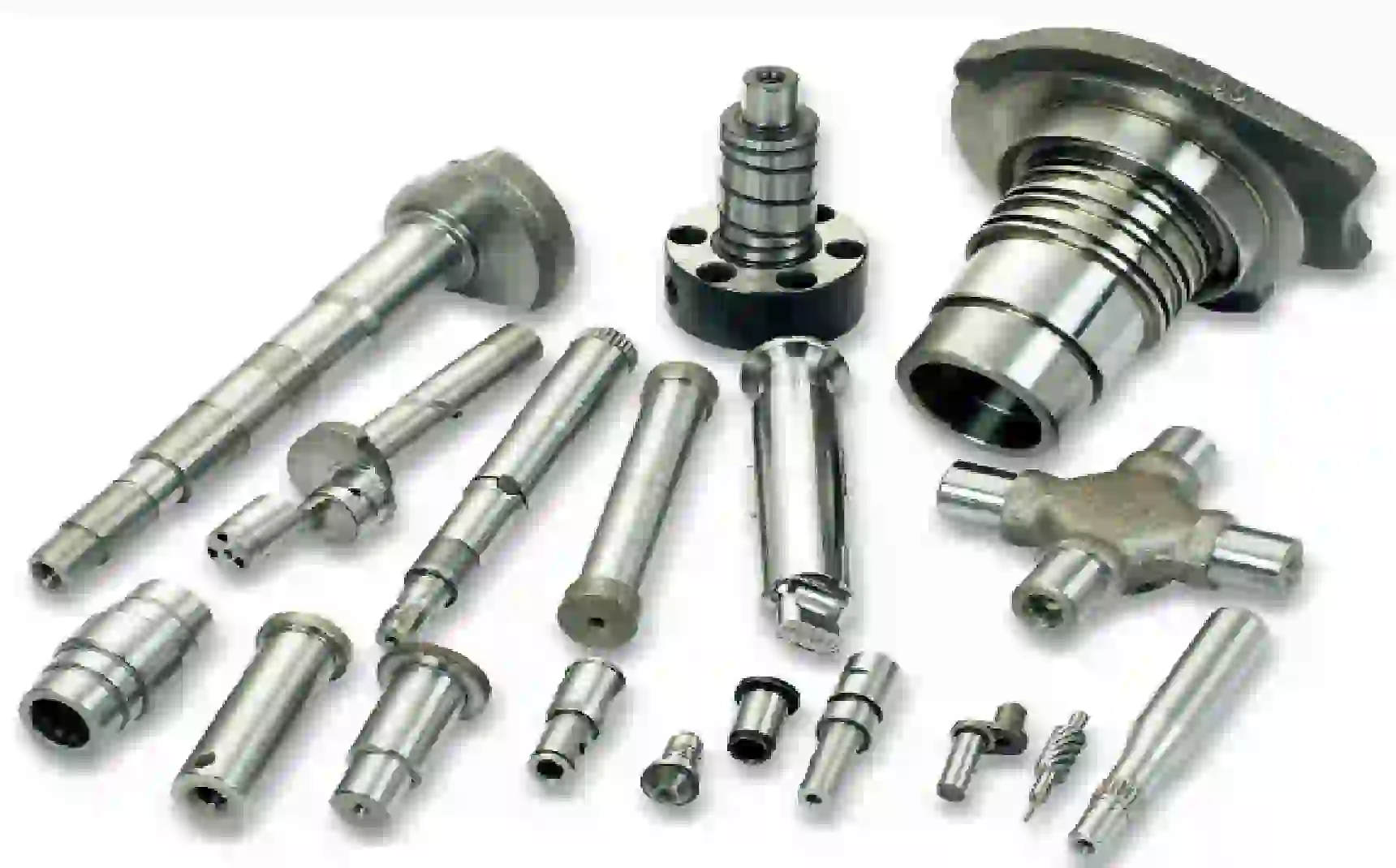

Приклад відшліфованих деталей:

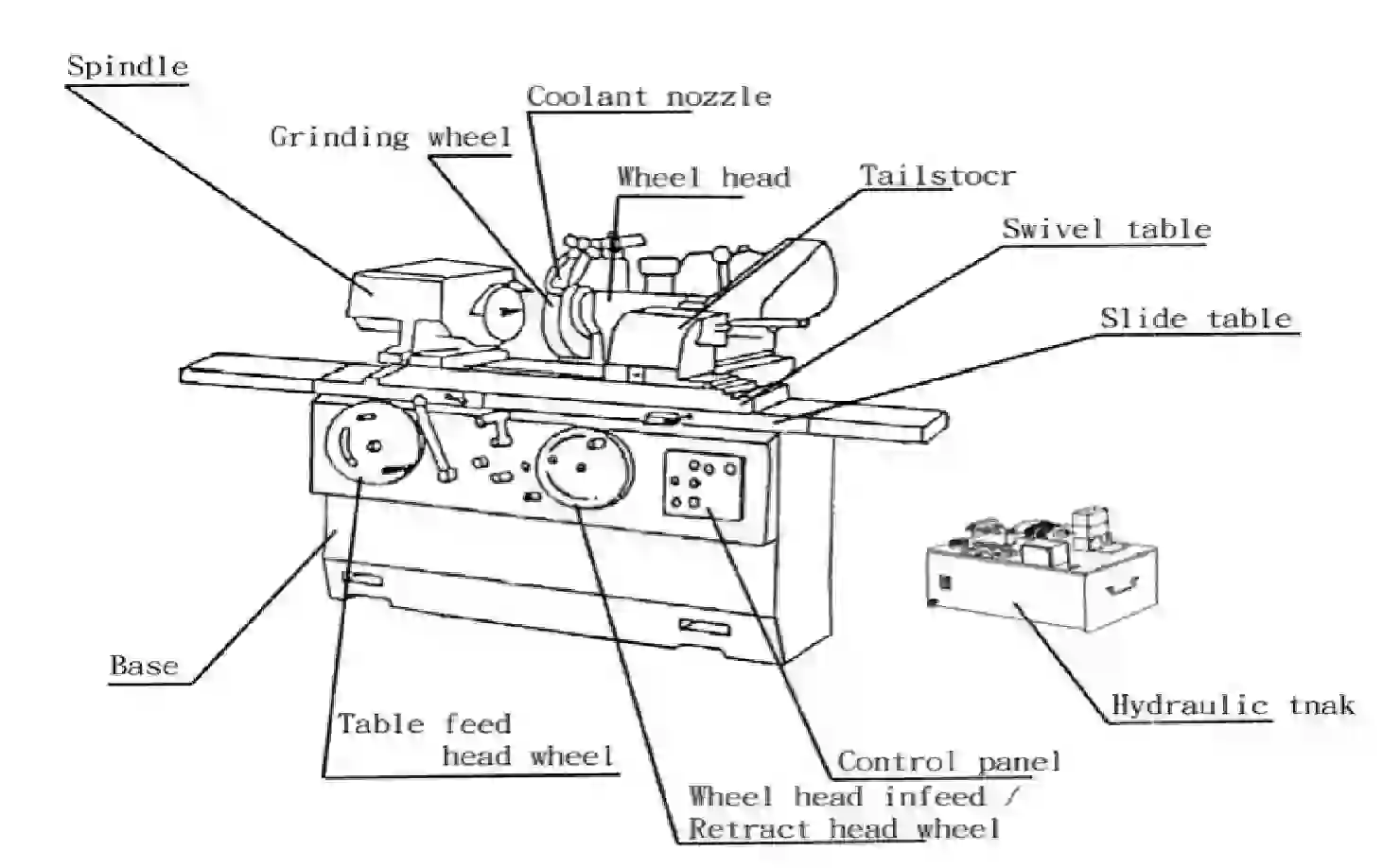

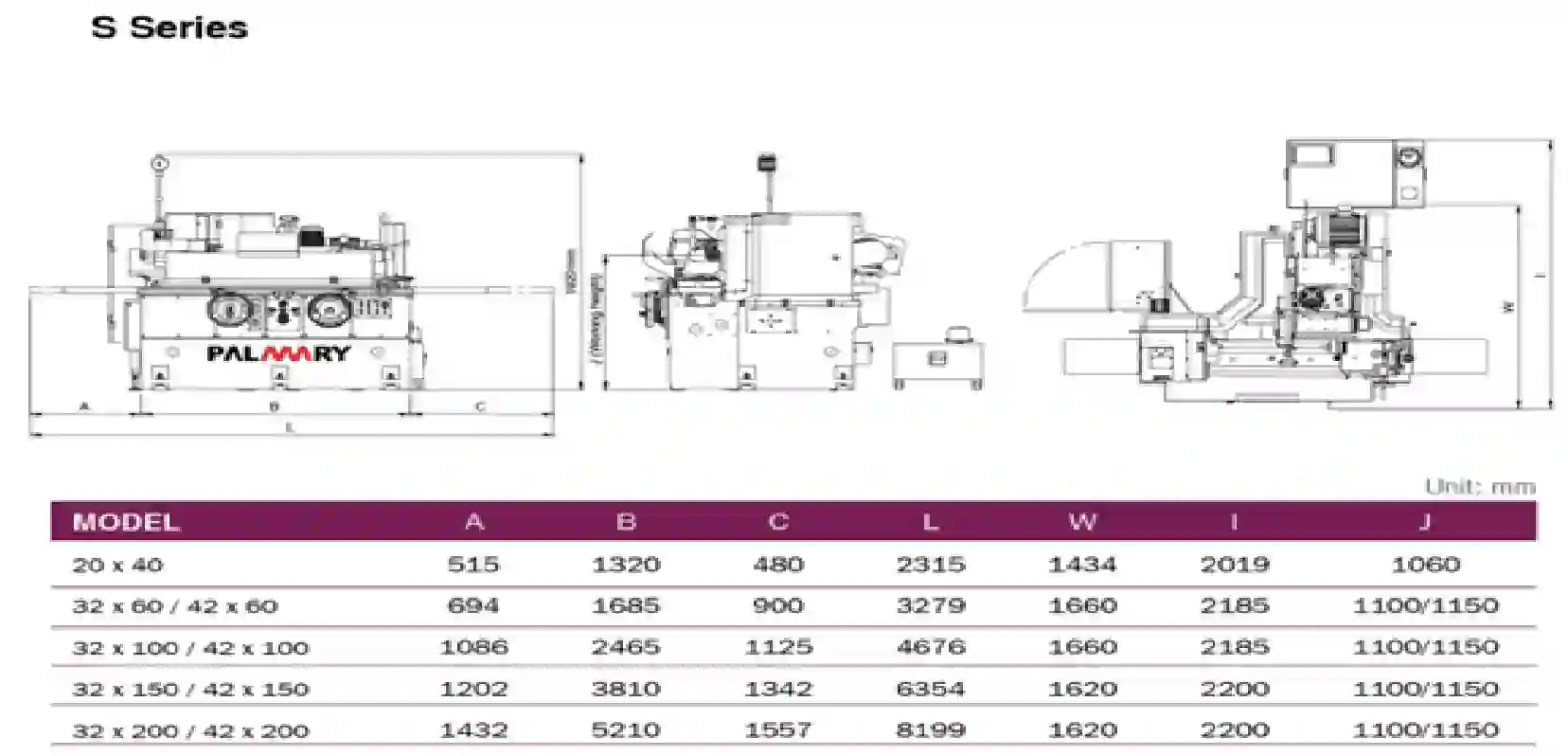

Габарити верстату:

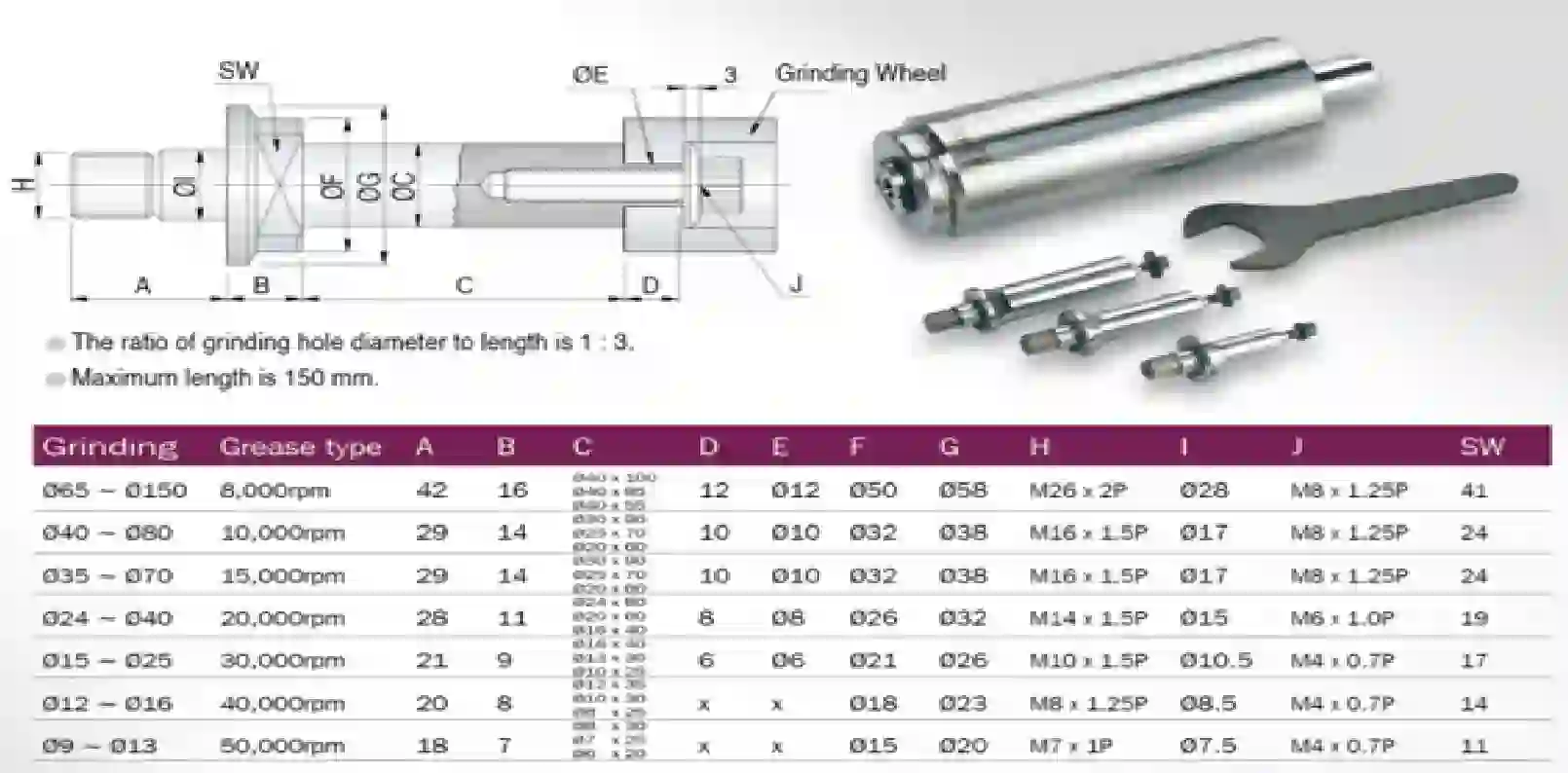

Пристосування для внутрішнього шліфування:

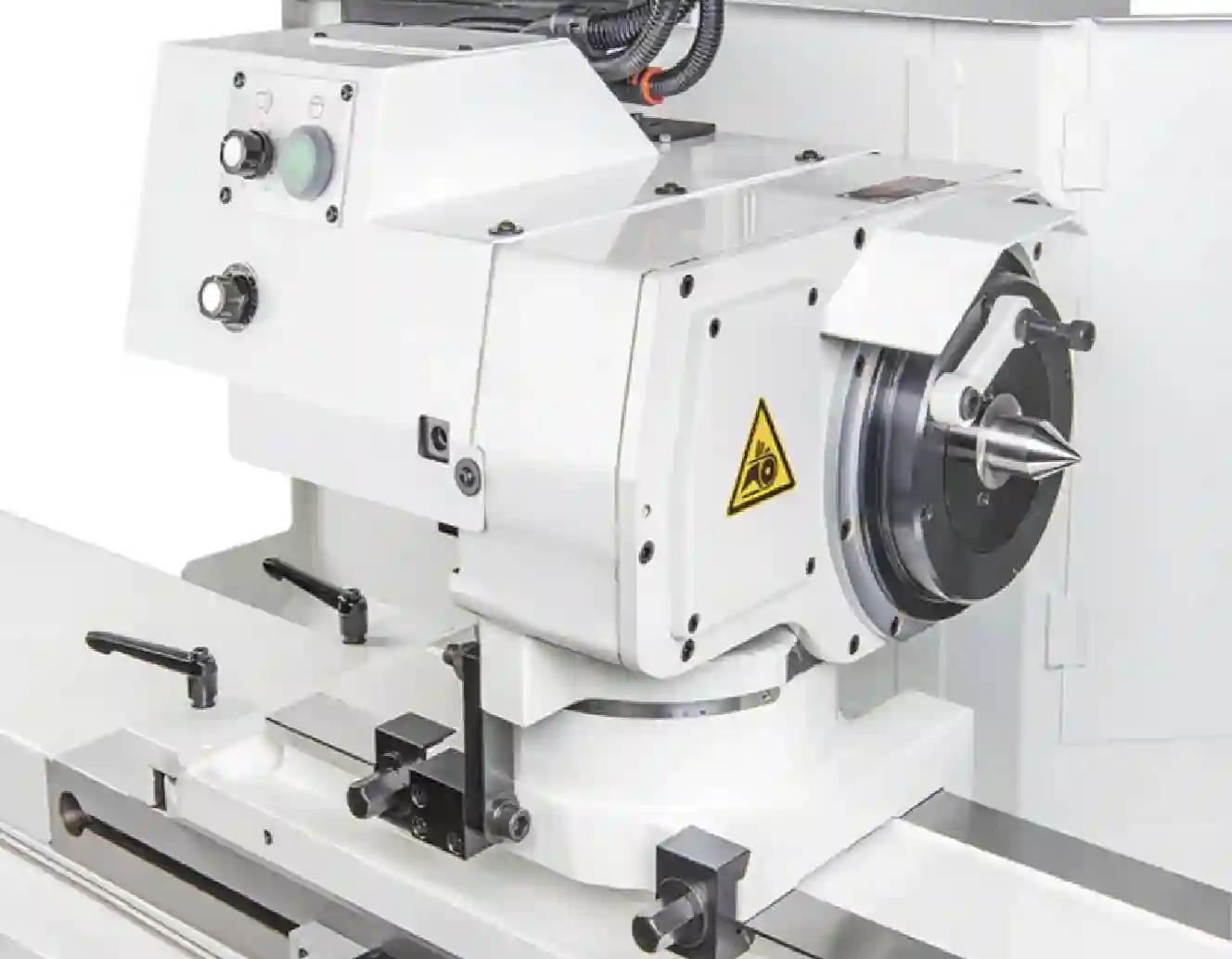

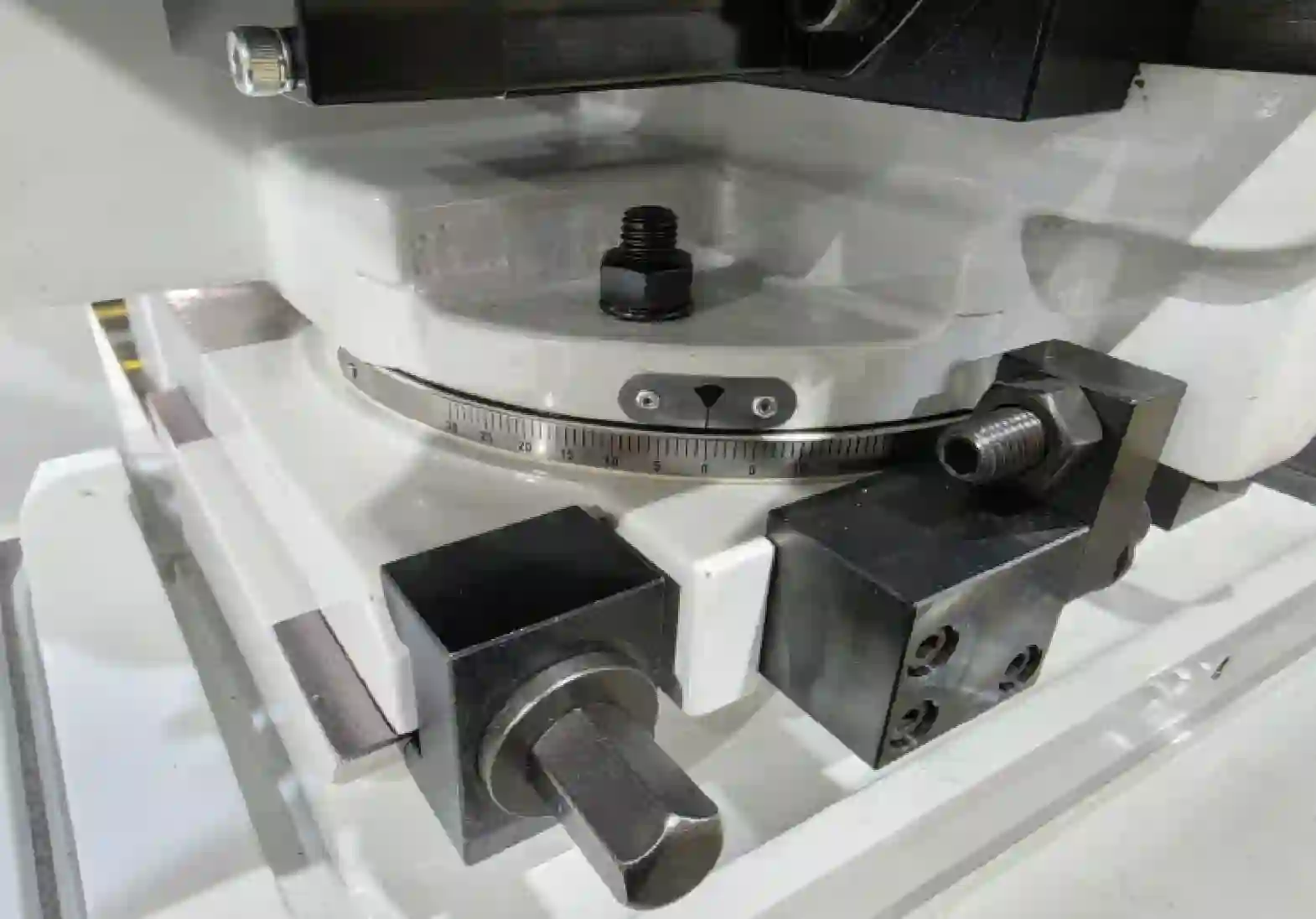

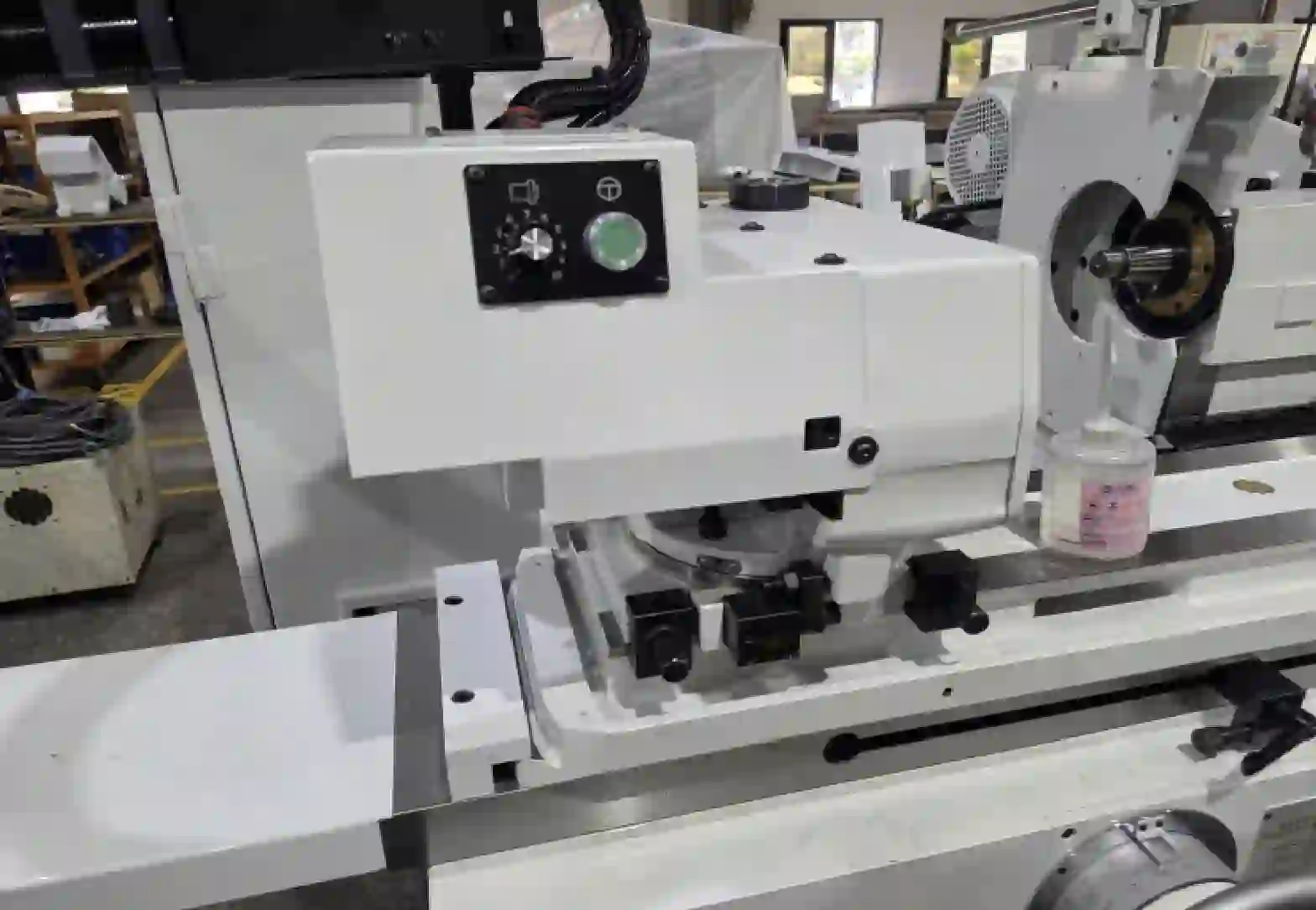

Робоча головка стандартно має можливість повороту столу для конусного шліфування з індикатором годинникового типу

Гідравлічний блок:

Блок розроблено таким чином, щоб бути окремо від машини, що забезпечує хорошу ефективність охолодження. Збоку гідравлічного бака встановлений радіатор для підтримки

тиску на рівні 9～12 кг/см²

Регулювання тиску на ковзному столі - 0.3~0.5 кг/ cм²

Регулювання тиску на повзун шліфувального круга.: 0,6～8 кг/см²

Перелік деталей гідравлічного контуру:

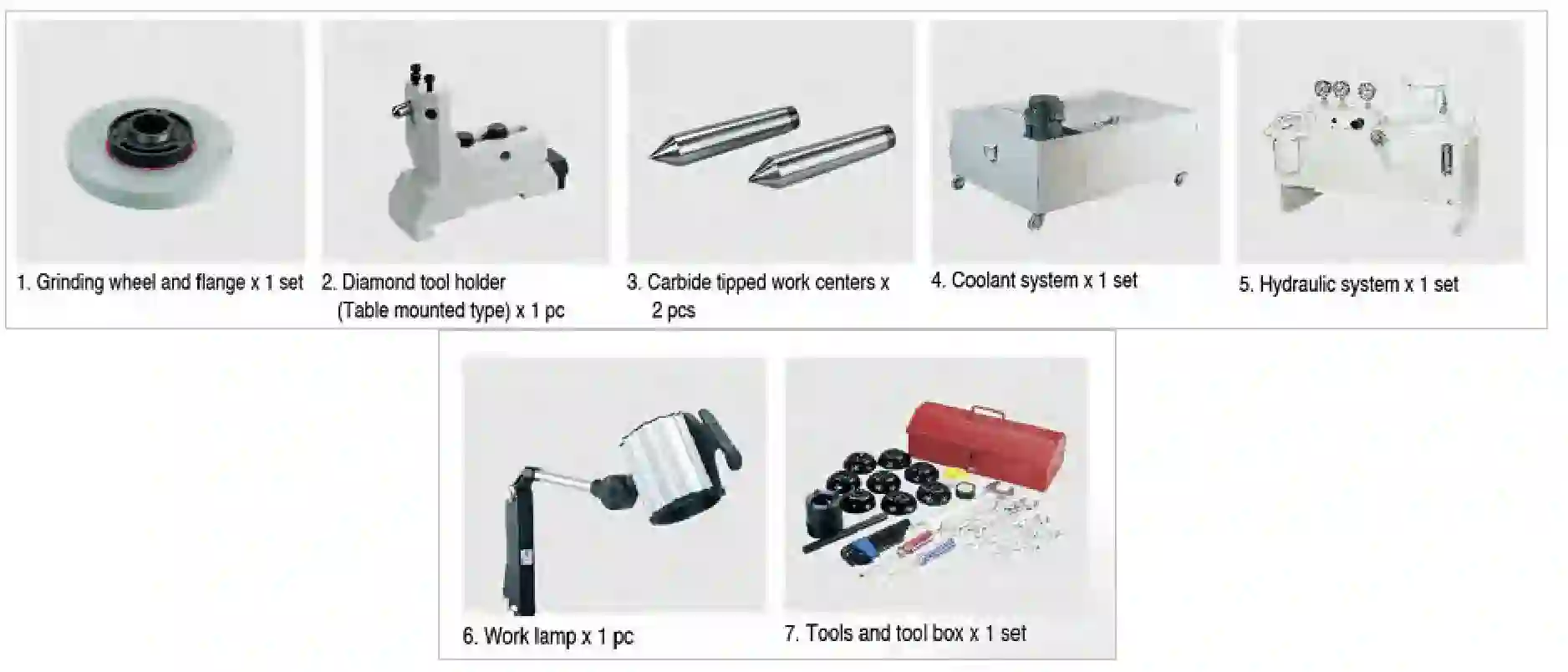

Стандартна комплектація верстату:

• Шліфувальний круг і фланець

• Інвертор шліфувального круга

• Тримач алмазного інструменту (настільний тип)

• Твердосплавні робочі центри (2 шт/набір)

• Електрична система

• Гідравлічний бак з насосом

• Бак охолоджуючої рідини з насосом

• Робоча лампа

• Інструменти і ящик для інструментів
