Круглошліфувальний верстат PALMARY OCA-3235

Виробник: PALMARY (Тайвань)

Наявність: Пiд замовлення

Характеризується неперевершеною точністю, якістю шліфування та продуктивністю контролю. Спеціально розроблена тонка подача дозволяє легко шліфувати з дзеркальним ефектом. Доступний широкий спектр додаткового обладнання для задоволення вимог замовника та ефективного підвищення продуктивності машини

Дізнатися ціну

замовити консультацію

Опис

Передові концепції, найсучасніші технології та інноваційний дизайн — усе це можна знайти в круглошліфувальному верстаті з ЧПК PALMARY ОСА-3235 . Це конкурентна перевага для сучасного точного шліфування.

Круглошліфувальний верстат з ЧПК з кутовою головкою (кутове шліфування) важкого типу розроблений з урахуванням високої ефективності, високої точності та максимальної зручності експлуатації.

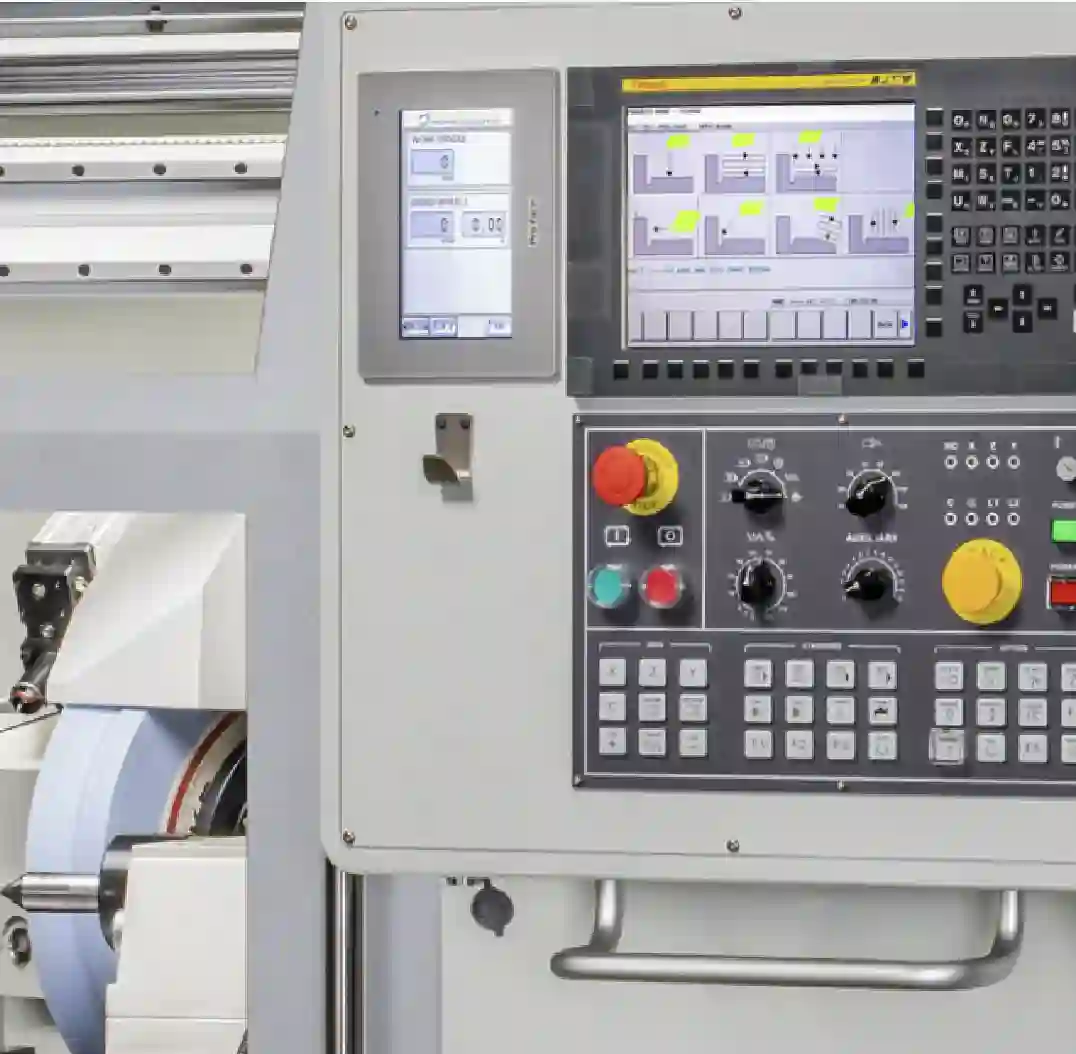

Конструкція верстата повністю відповідає ергономічним вимогам для зручної роботи. Жорстка та стабільна конструкція, а також спеціальна конструкція шпинделя колеса поєднуються з передовим керуванням ЧПК, що робить циліндричне шліфування простішим та точнішим, ніж будь-коли раніше.

Незалежна гідравлічна та змащувальна система з гідростатичними напрямними та високоточними кульковими гвинтами для забезпечення надвисокої точності позиціонування.

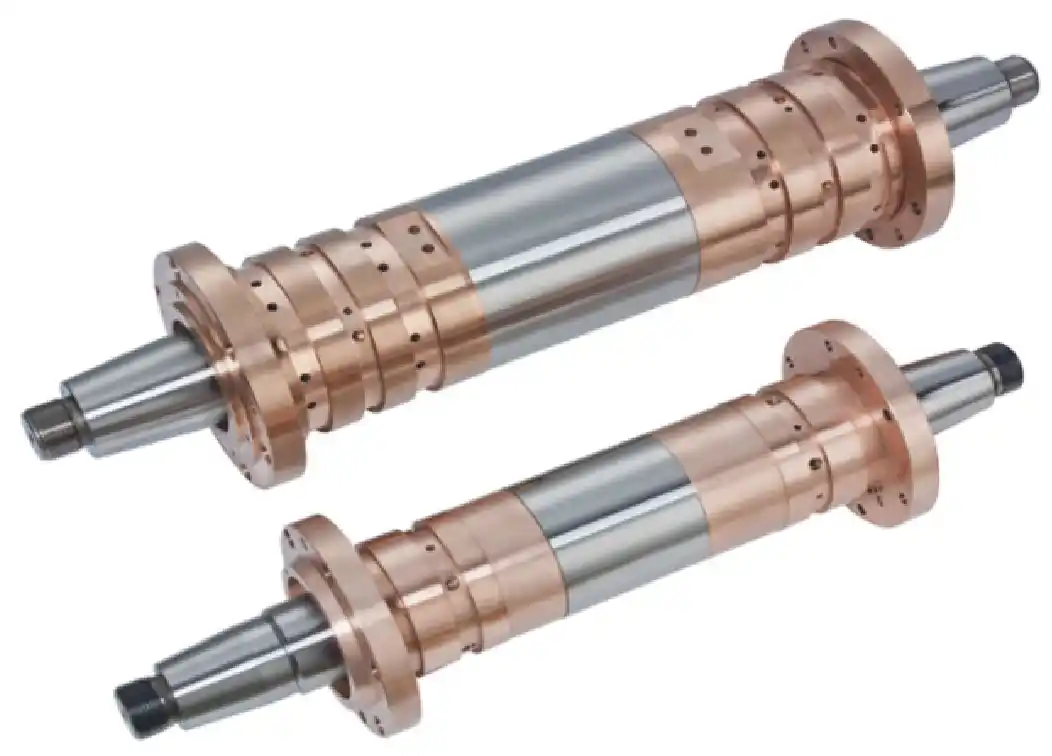

Гідростатичний підшипник осі колеса

Для осі колеса використовуються гібридні гідростатичні підшипники. Завдяки цій надзвичайно жорсткій конструкції підшипників контакт металу з металом ніколи не відбувається, що забезпечує відсутність вібрації.

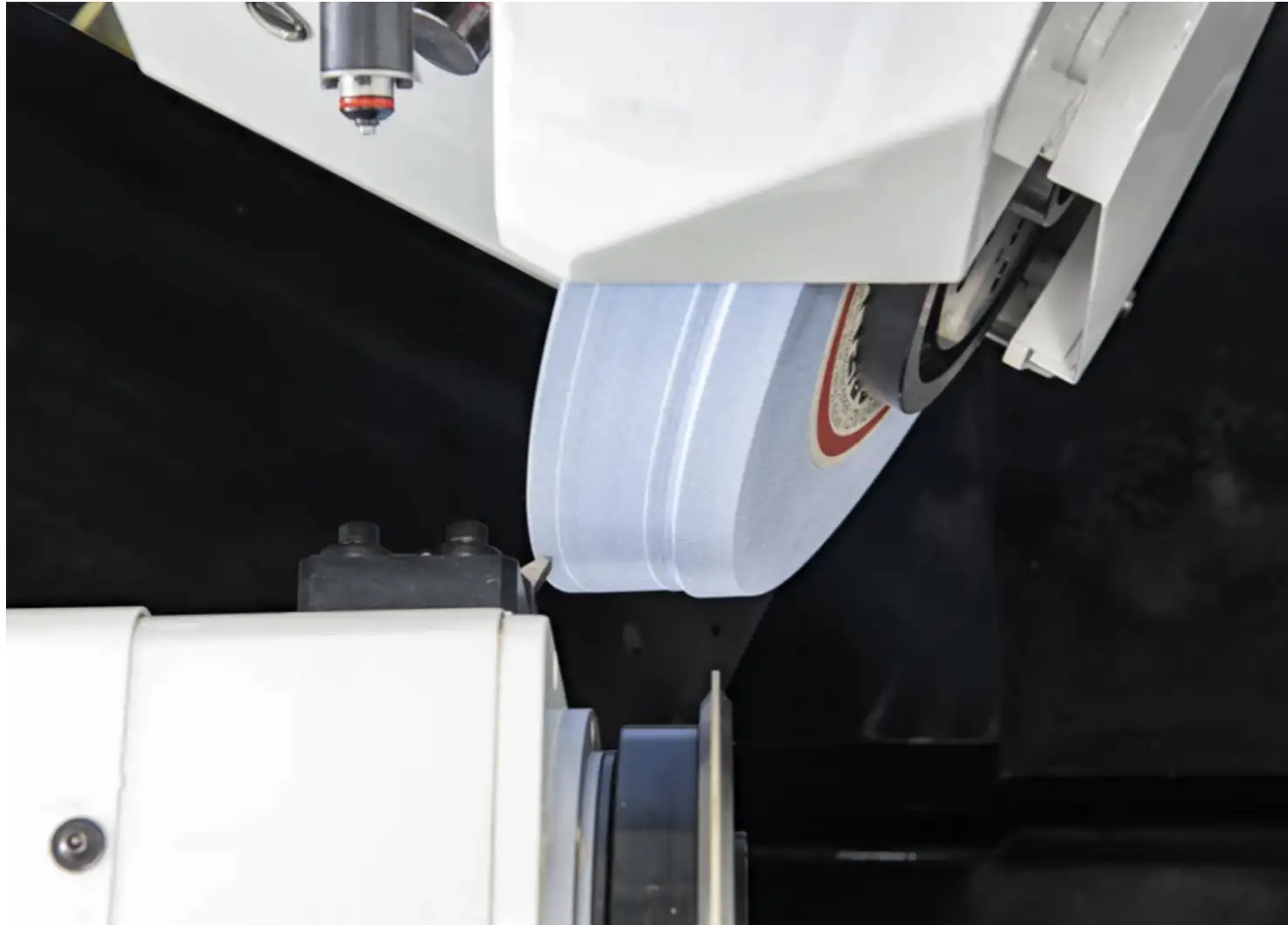

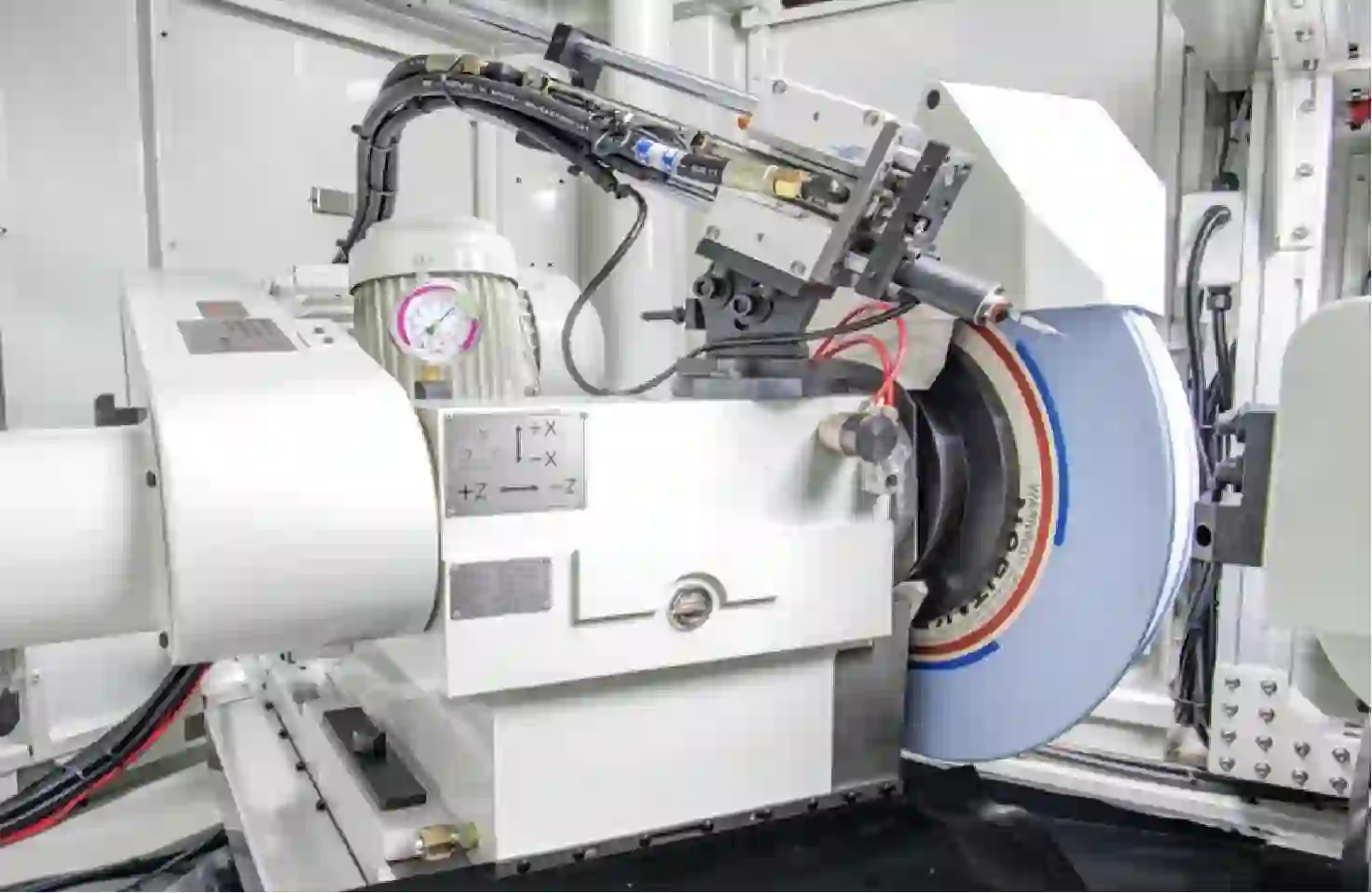

Правка G.W.

Одночасний рух осей X та Z може надавати кругу певну форму для багатоетапного шліфування.

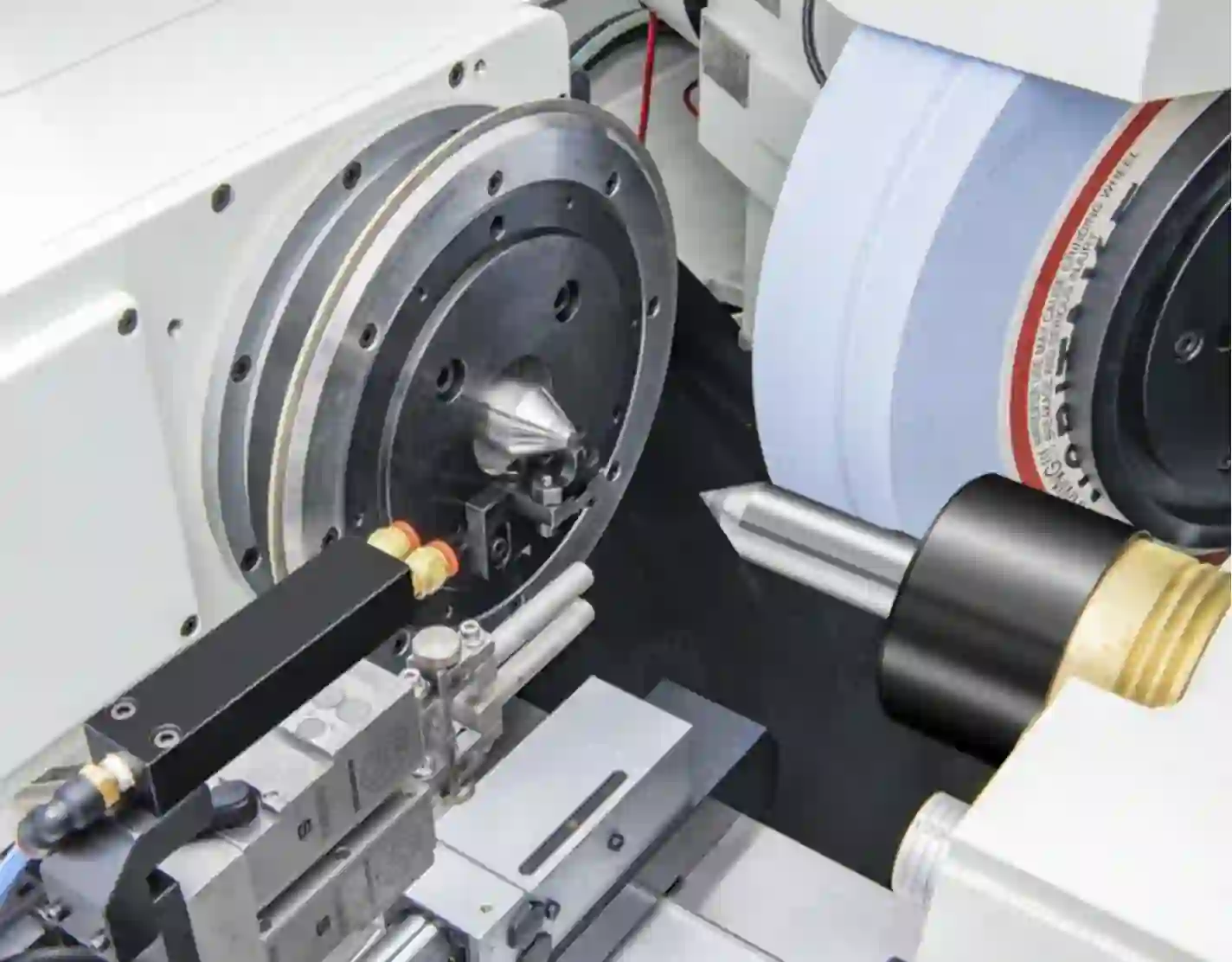

Жорстка шпиндельна головка

Жорстка шпиндельна головка використовує високоточні підшипники, що забезпечують максимальну стабільність шпинделя. Це гарантує видатну точність зовнішнього та торцевого шліфування.

Цикли шліфування:

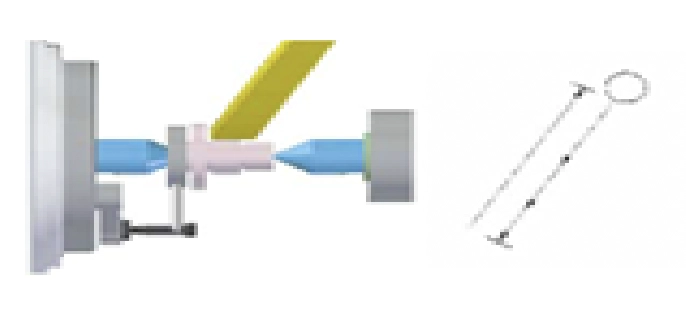

Врізне щліфування

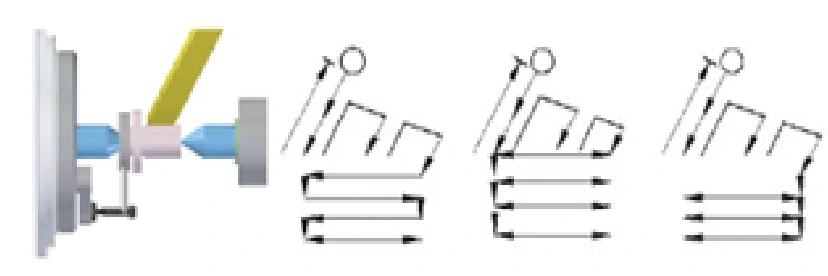

Траверсне шліфування

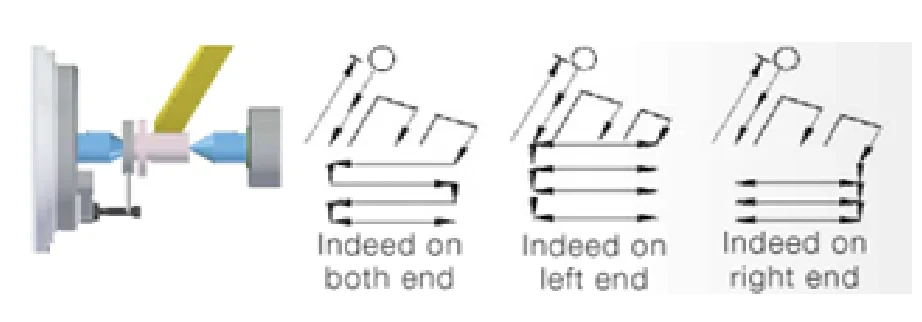

Врізне/траверсне шліфування

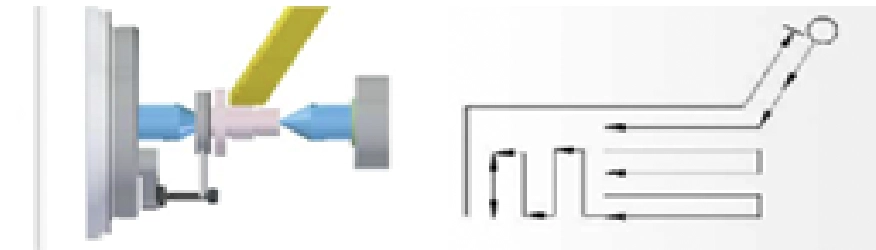

Плечове шліфування

Технічні характеристики

Характеристика	Од. вим	Значення
Поворотний діаметр над столом	мм	320
Відстань між центрами	мм	350
Максимальний шліфувальний діаметр	мм	300
Максимальне навантаження між центрами	кг	150
Шліфувальний круг
Розмір круга	мм	Ø610 x 150 x Ø 203.2
Лінійна швидкість	м/с	33
Підставка для шліфувального круга
Автоматичний швидкий рух	м/хв	10
Максимальний хід	мм	360
Мінімальна глибина обробки	мм	0.001 (0.0001)
Стіл
Автоматичний швидкий рух	м/хв	10
Максимальний хід	мм	750
Мінімальна глибина обробки	мм	0.001 (0.0001)
Кут повороту	град.	-1° ~ 10°
Робочий шпиндель
Кут повороту	град.	0° ~ +90°
Конус	тип	M.T. No. 4
Основна швидкість обертання	об/хв	0 - 300
Максимальне навантаження на шпиндель	кг	35
Задня бабка
Конус	тип	M.T. No. 4
Хід задньої бабки	мм	25
Діапазон тонкого регулювання	мм	±0.03
Двигуни
Двигун шпинделя	кВт	11
Робочий шпиндель	кВт	0.37 (4P)
Двигун подачі круга	кВт	0.37 (4P)
Двигун подачі столу	кВт	1.8 (AC Серво двигун)
Гідростатичний гідравлічний насос	кВт	0.37 (4P)
Насос змащення шпинделя	кВт	0.18 (4P)
Насос охолоджувальної рідини	кВт	0.37 (2P)
Насос системи змащення		Автоматичний лубрикатор
Баки
Бак змащення підшипників шліфувального круга	л	31
Бак мастильної рідини	л	31
Гідравлічний бак	л	31
Бак автоматичної системи змащення	л	0.7
Бак охолоджуючої рідини	л	230
Вага верстату
Вага	кг	5600
