Круглошліфувальний верстат PALMARY OCD-2040

Виробник: PALMARY (Тайвань)

Наявність: Пiд замовлення

Характеризується неперевершеною точністю, якістю шліфування та продуктивністю контролю. Спеціально розроблена тонка подача дозволяє легко шліфувати з дзеркальним ефектом. Доступний широкий спектр додаткового обладнання для задоволення вимог замовника та ефективного підвищення продуктивності машини

Дізнатися ціну

замовити консультацію

Опис

Передові концепції, найсучасніші технології та інноваційний дизайн — усе це можна знайти в циліндричному шліфувальному станку з ЧПК PALMARY AngularWheelhead. Це конкурентна перевага для сучасного точного шліфування.

Врізне циліндричне шліфування

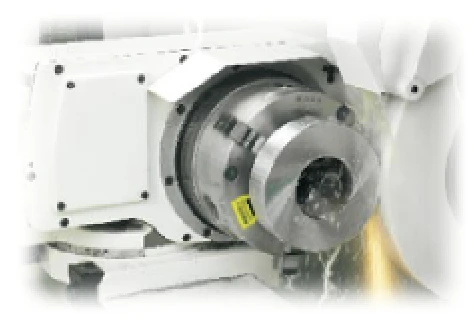

Керування двома осями в поєднанні з однією допоміжною віссю для накручування робочої головки.
найменший вхідний крок: 0,001 мм.

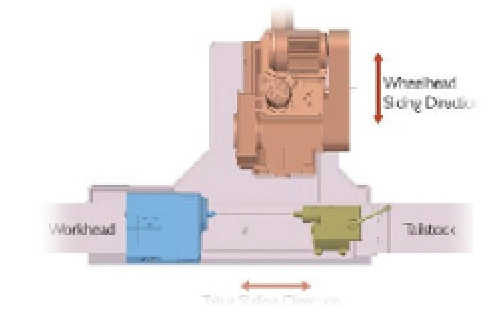

Легко перевірити положення столу
Коли головка круга рухається по прямій лінії, навіть з кутовим типом, можна легко перевірити поздовжні повороти круга та заготовки.

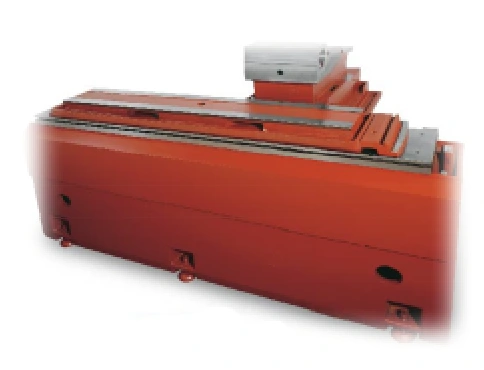

Конструкція верстату виготовлена з якісного чавуну Meehanite, обробленого та зменшеного напруги для виняткової стабільності без деформації.
Нижній центр ваги станини значно покращує рухливість верстату.
Станина укріплена ребрами для надзвичайної стабільності.
Вся структура верстату ергономічно розроблена для додаткової робочої зручності.

Наконечники SI мають прецизійне шліфування та шабрування.

Типи шліфувальний робіт:

Прямий тип
	Врізне шліфування

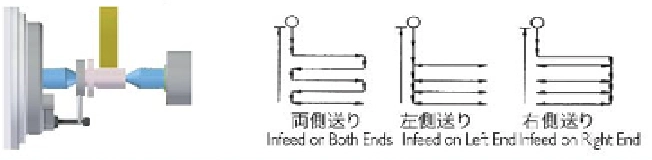

	Траверсне шліфування
	Врізне/поперечне шліфування

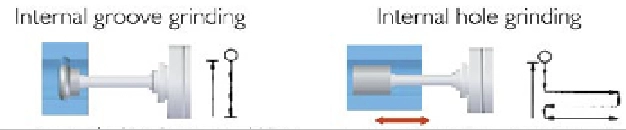

	Цикл шліфування внутрішньої поверхні (використовується в циклі шліфування зовнішнього діаметра)

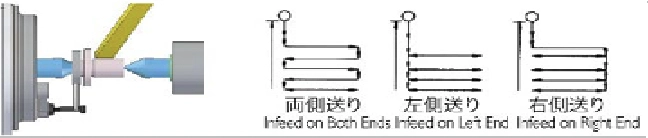

Кутовий тип
	Врізне шліфування
	Траверсне шліфування
	Врізне/поперечне шліфування
	Плечове Шліфування

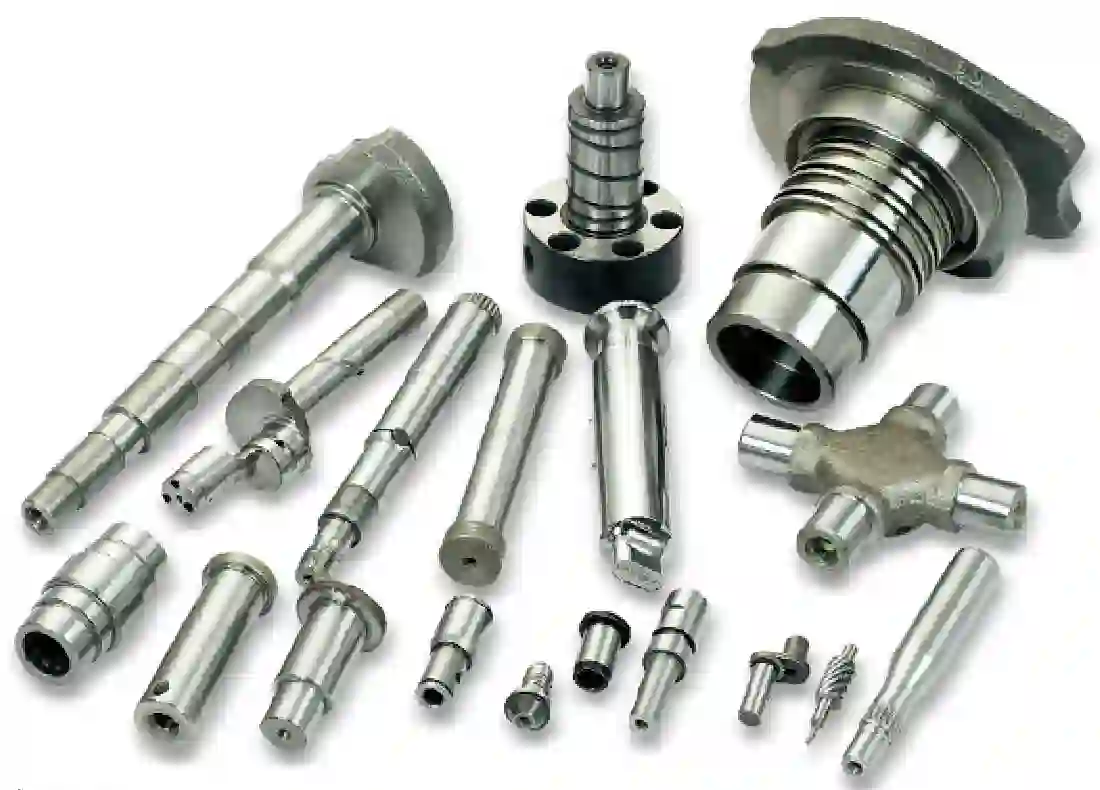

Приклад відшліфованих деталей:

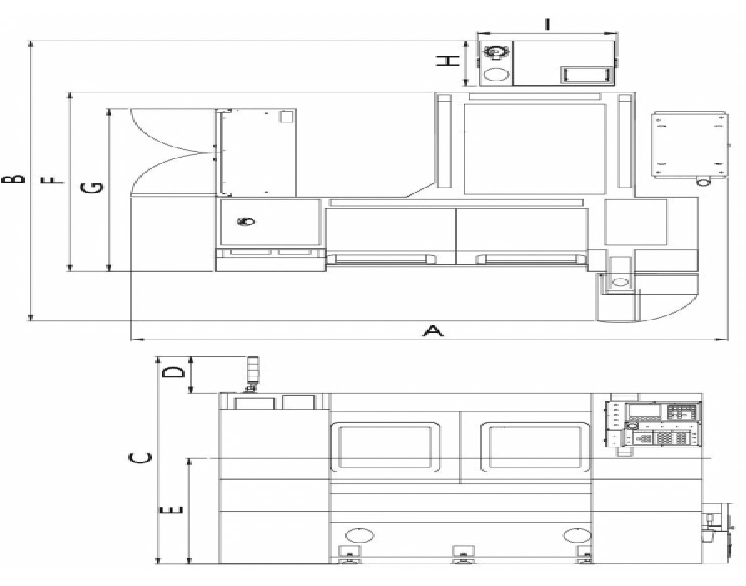

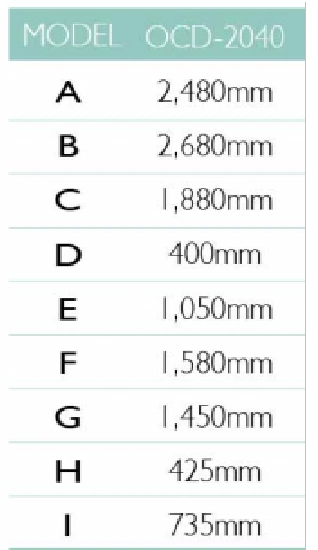

Габаритні розміри верстату:

Технічні характеристики

Характеристика		Од. вим.	Значення
Поворотний діаметр над столом		мм	Ø220
Відстань між центрами		мм	400
Максимальний шліфувальний діаметр		мм	Ø200
Максимальне навантаження між центрами		кг	60
Точильний камінь	Габарити круга	мм	Ø355 x 38~50 x Ø127
Точильний камінь	Лінійна швидкість	м/с	33
Підставка для точильного каменю	Максимальна швидкість	м/хв	10
	Мінімальна глибина обробки	мм	0,0001
	Внутрішнє шліфування		Підйом вручну
Стіл	Максимальна швидкість	м/хв	10
	Мінімальна глибина обробки	мм	0.001 (0.0001)
	Кут повороту	град.	-3-10
Робоча бабка	Кут повороту	град.	-30̊..+90̊
	Конус	тип	МТ3
	Основна швидкість обертання (змінна)	об/хв	10-300
	Максимальне навантаження	кгс	15
Задня бабка	Конус	тип	МТ№3
Задня бабка	Хід задньої бабки	мм	25
	Діапазон точного регулювання	мм	± 0.03
Джерело живлення	Система ЧПК Fanuc	В	220 / 24
	Шпиндель шліфувального круга	кВт	3.7
	Робочий шпиндель	кВт	0.37
	Нарізка колісної головки	кВт	0.75
	Подача стола	кВт	1.2
Приводні двигуни	Гідравлічний насос	кВт	0,75
	Система змащення шпинделя	кВт	0.37
	Насос охолоджуючої рідини	кВт	0,18
	Шпиндель внутрішнього шліфувального круга	кВт	0,37
Баки	Бак змащення шпинделя шліфувального круга	л	28
	Бак для мастильної рідини	л	22
	Бак для гідравлічного масла	л	22
	Бак для змащення з кульковим гвинтом	л	0.7
	МОР	л	120
	Вага верстату	кг	2350
