Круглошліфувальний верстат PALMARY OCD-42100

Опис

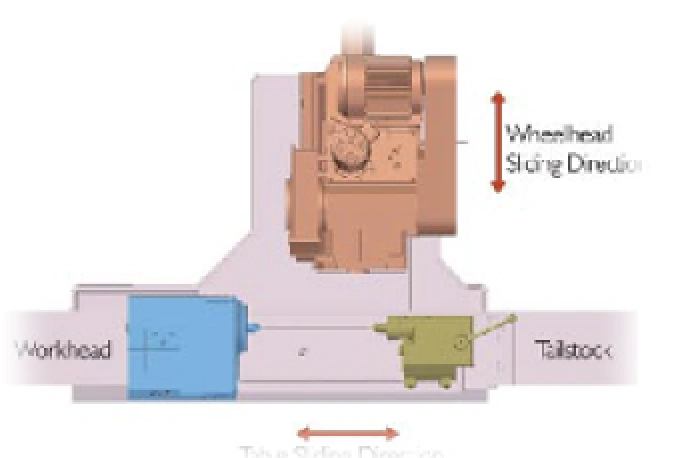

Циліндричні шліфувальні верстати спроєктовані з поздовжнім подаванням шліфувальної головки та поперечним переміщенням столу.

Про верстат:

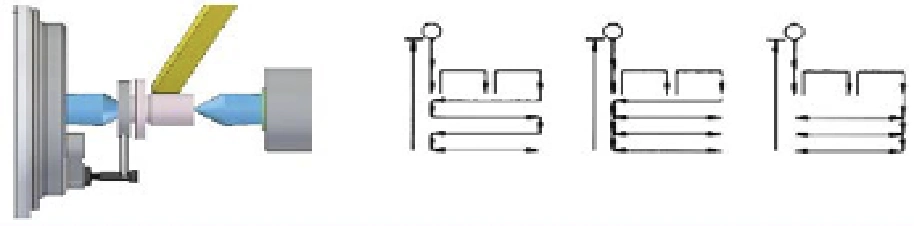

• Врізне циліндричне шліфування

• Керування двома осями в поєднанні з однією допоміжною віссю для накручування робочої головки.

• найменший вхідний крок: 0,001 мм.

• Легко перевірити положення столу

• Коли головка круга рухається по прямій лінії, навіть з кутовим типом, можна легко перевірити поздовжні повороти круга та заготовки.

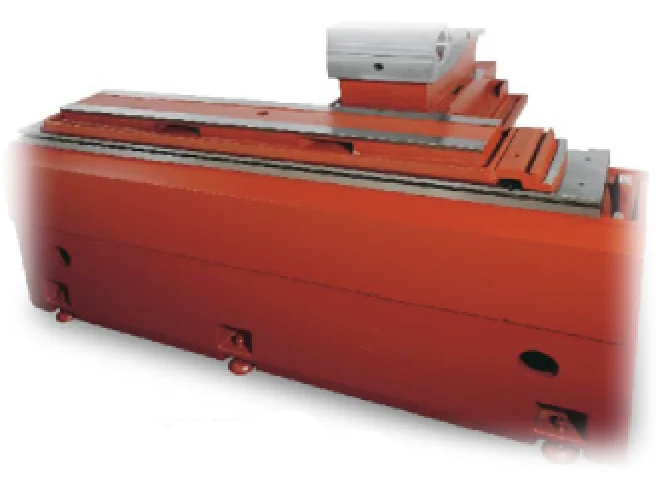

• Конструкція верстату виготовлена з якісного чавуну Meehanite, обробленого та зменшеного напруги для виняткової стабільності без деформації.

• Нижній центр ваги станини значно покращує рухливість верстату.

• Станина укріплена ребрами для надзвичайної стабільності.

• Вся структура верстату ергономічно розроблена для додаткової робочої зручності.

• Наконечники SI мають прецизійне шліфування та шабрування.

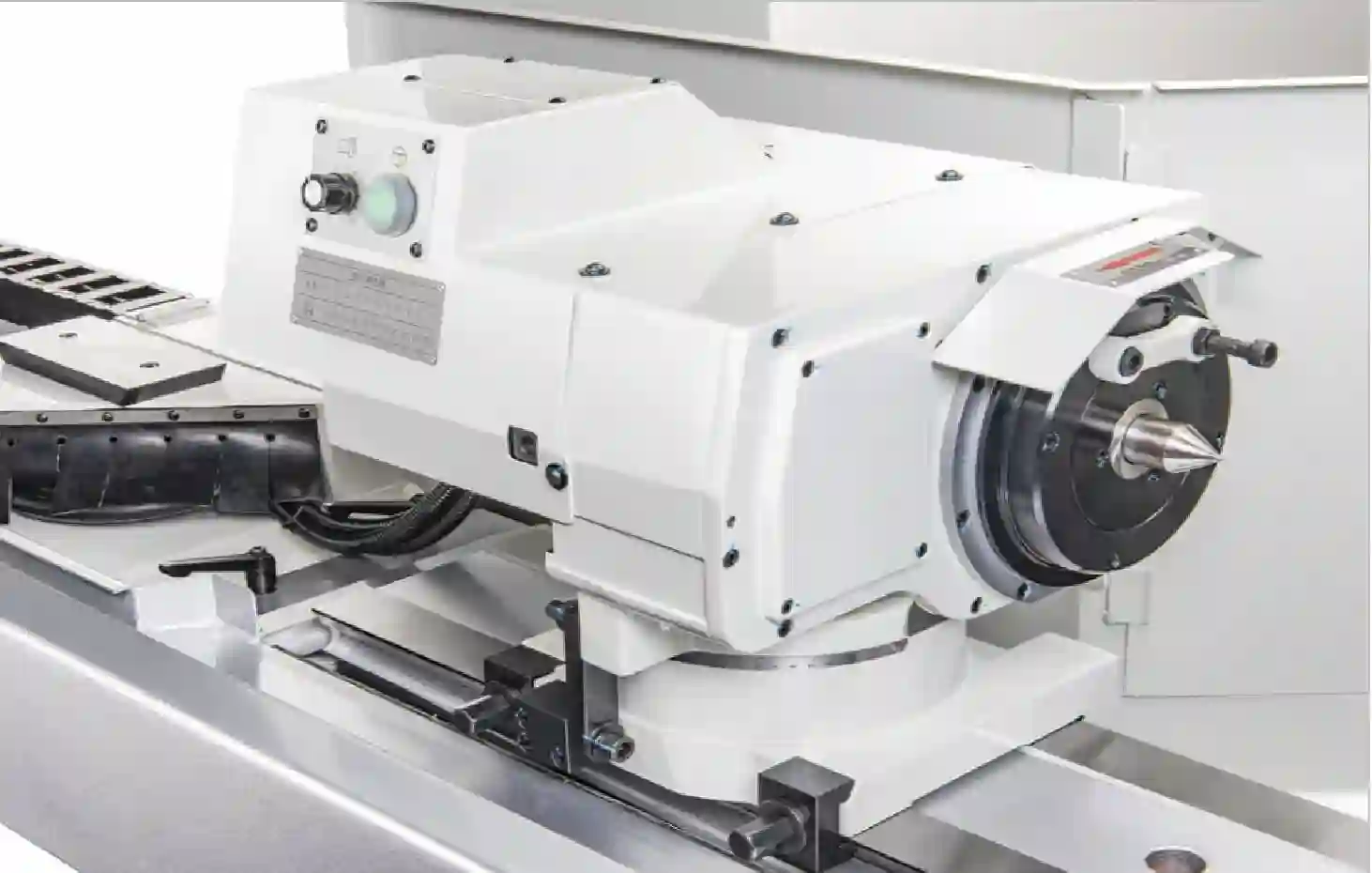

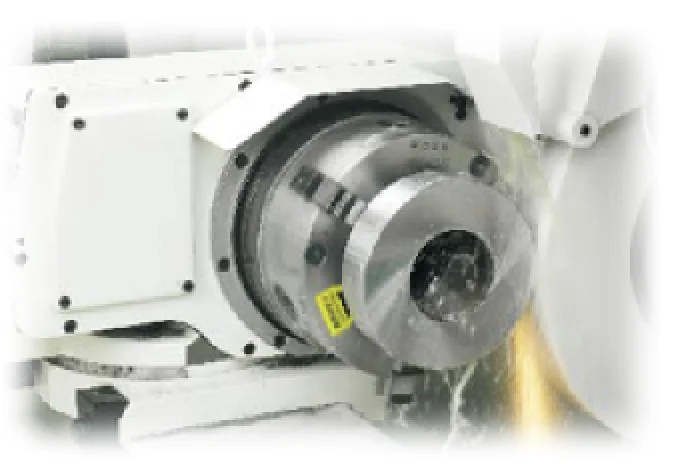

Жорстка головка шпинделя:

Жорстка конструкція головки шпинделя оснащена високоточними підшипниками, що забезпечують максимальну стабільність шпинделя. Це гарантує виняткову точність при шліфуванні зовнішнього та внутрішнього діаметрів (опція) і торцевому шліфуванні.

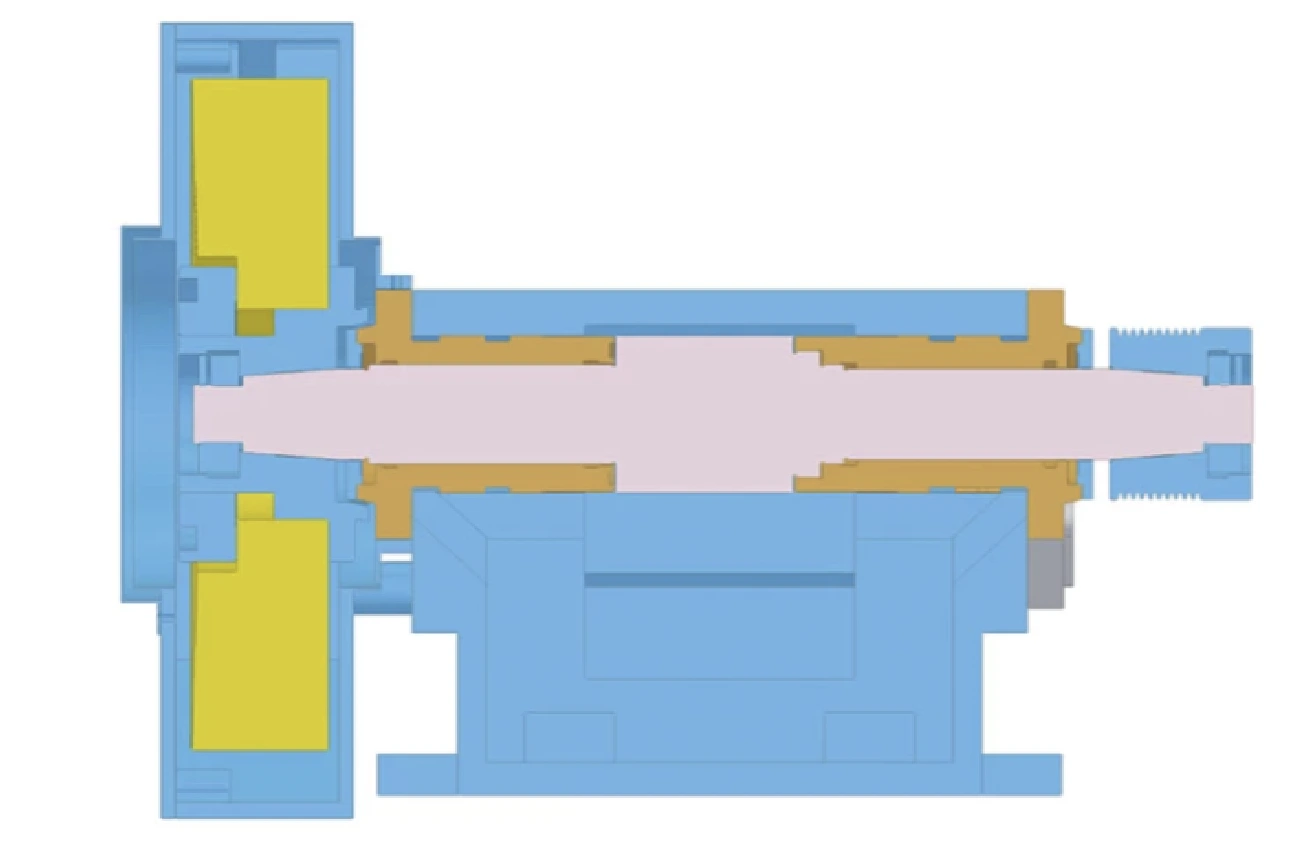

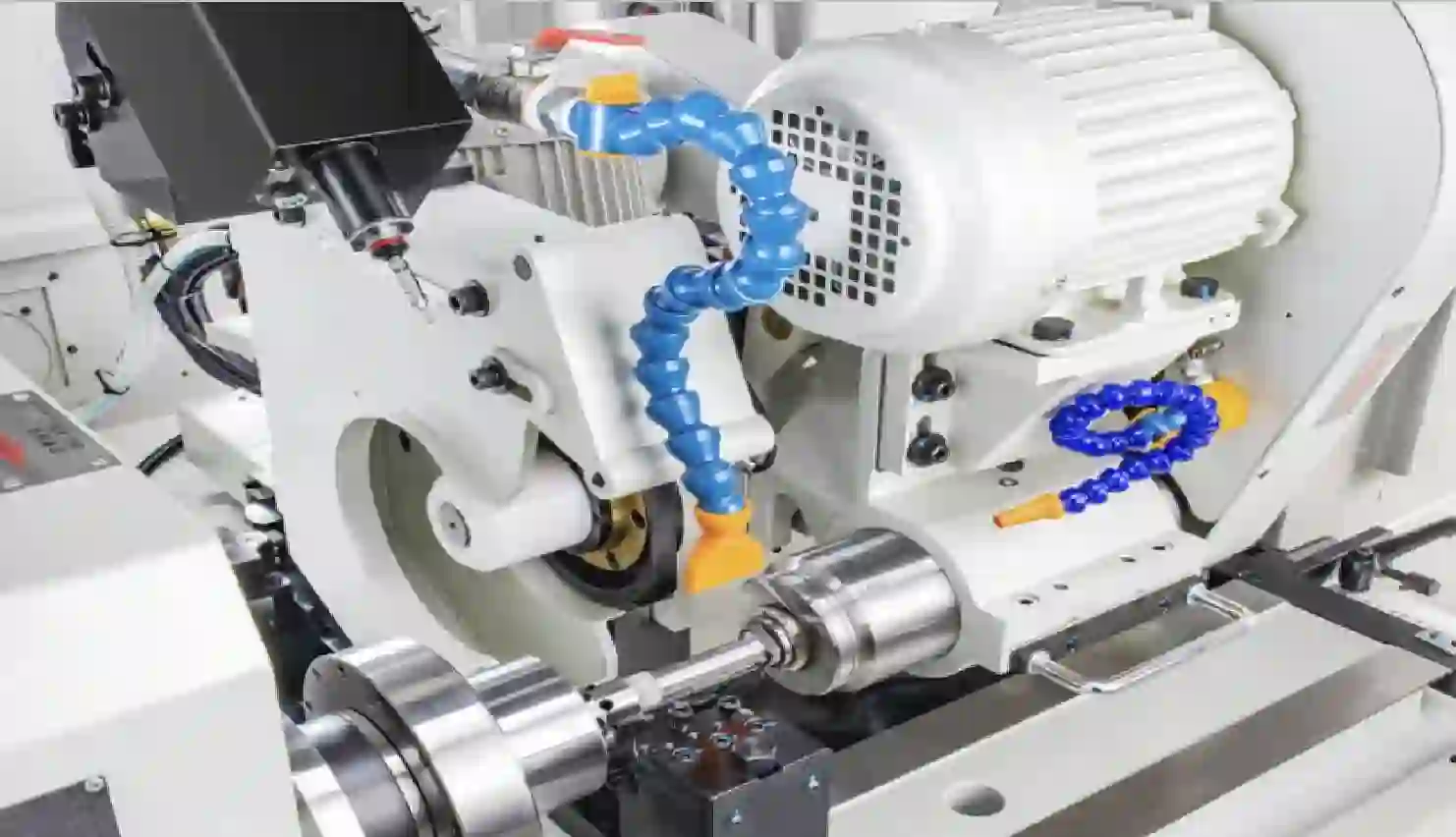

Прецизійний шпиндель шліфувального круга:

Шпиндель шліфувального круга виготовлений з високоякісної легованої сталі, що пройшла процеси нормалізації, загартування, цементації та обробки при низьких температурах, а також прецизійного шліфування та обробки до дзеркального блиску. Гарантується відсутність деформацій, максимальна зносостійкість та стабільність точності протягом усього терміну експлуатації.

Гідростатичний підшипник колісної осі:

Гібридні гідростатичні підшипники застосовуються для колісної осі. Завдяки високій жорсткості конструкції цих підшипників контакт «метал по металу» виключений, що також дозволяє уникнути вібрації.

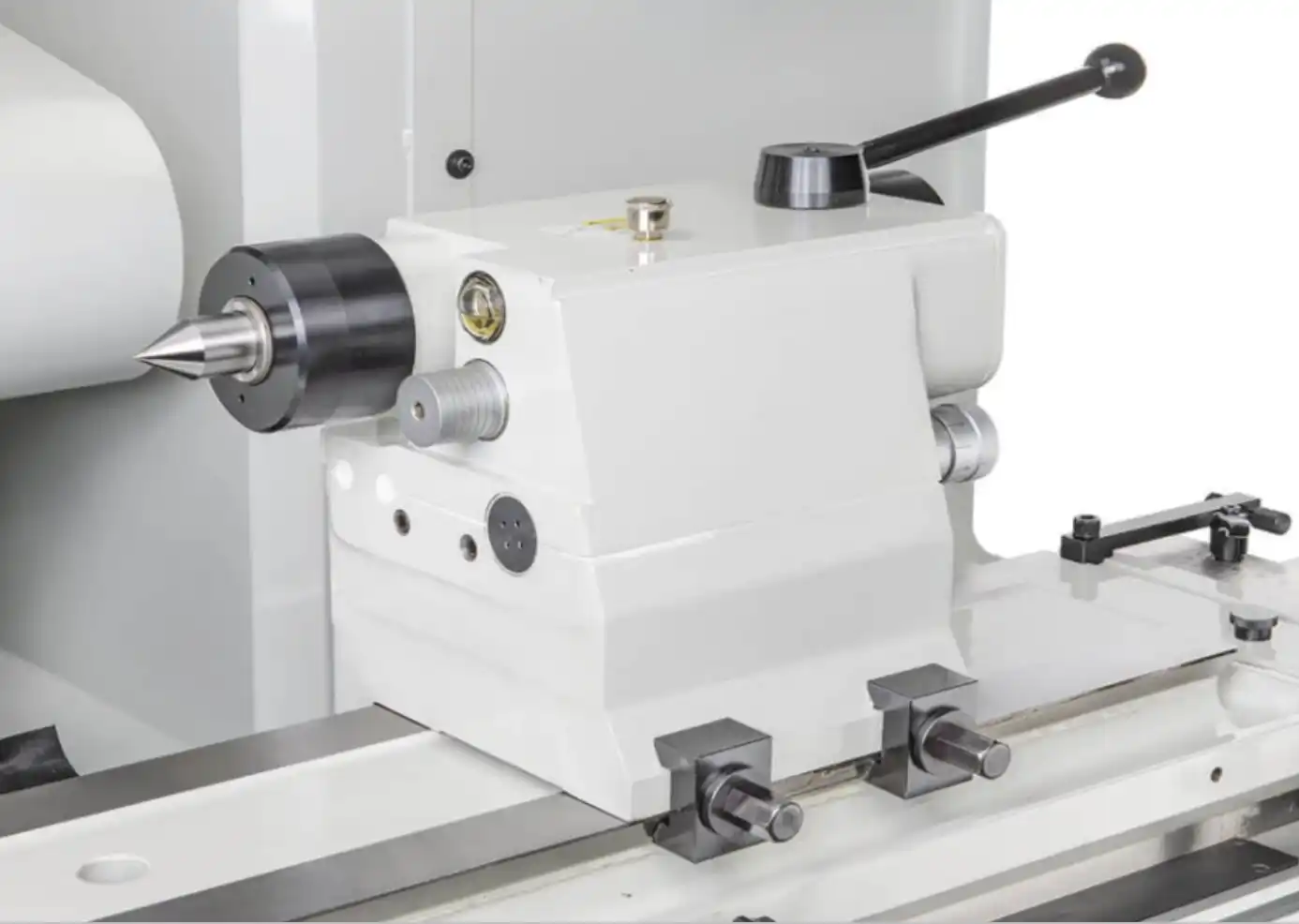

Система змащування задньої бабки:

Для забезпечення високої точності роботи задньої бабки передбачена автоматична система змащування в масляній ванні. Датчик рівня масла дозволяє швидко перевіряти стан масла.

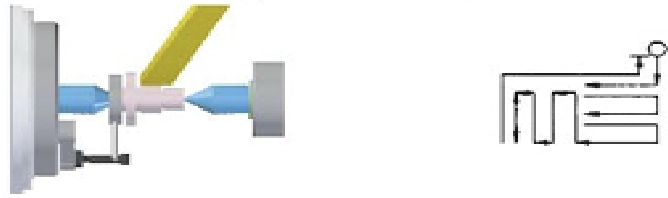

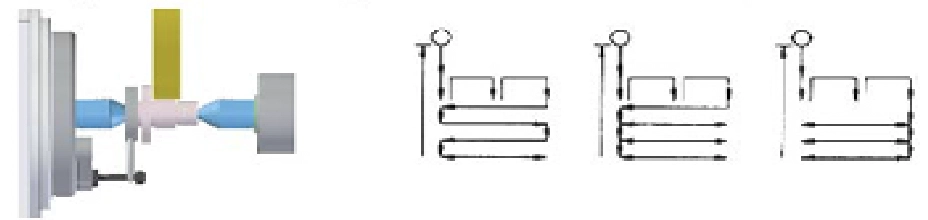

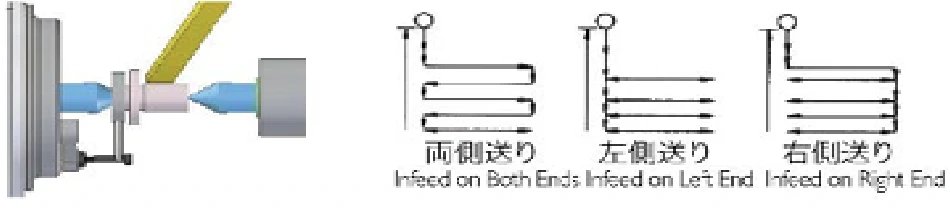

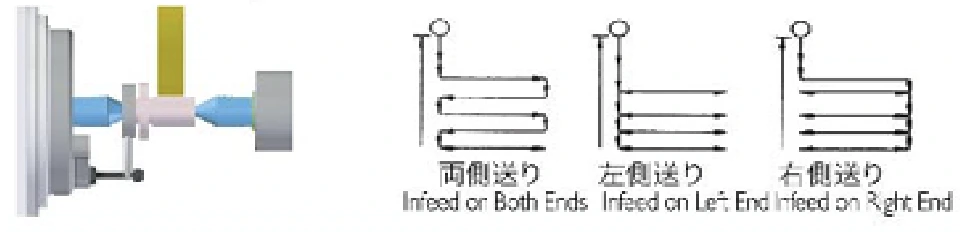

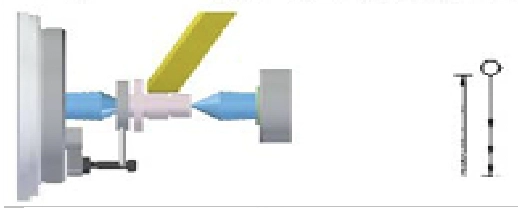

Типи шліфувальний робіт:

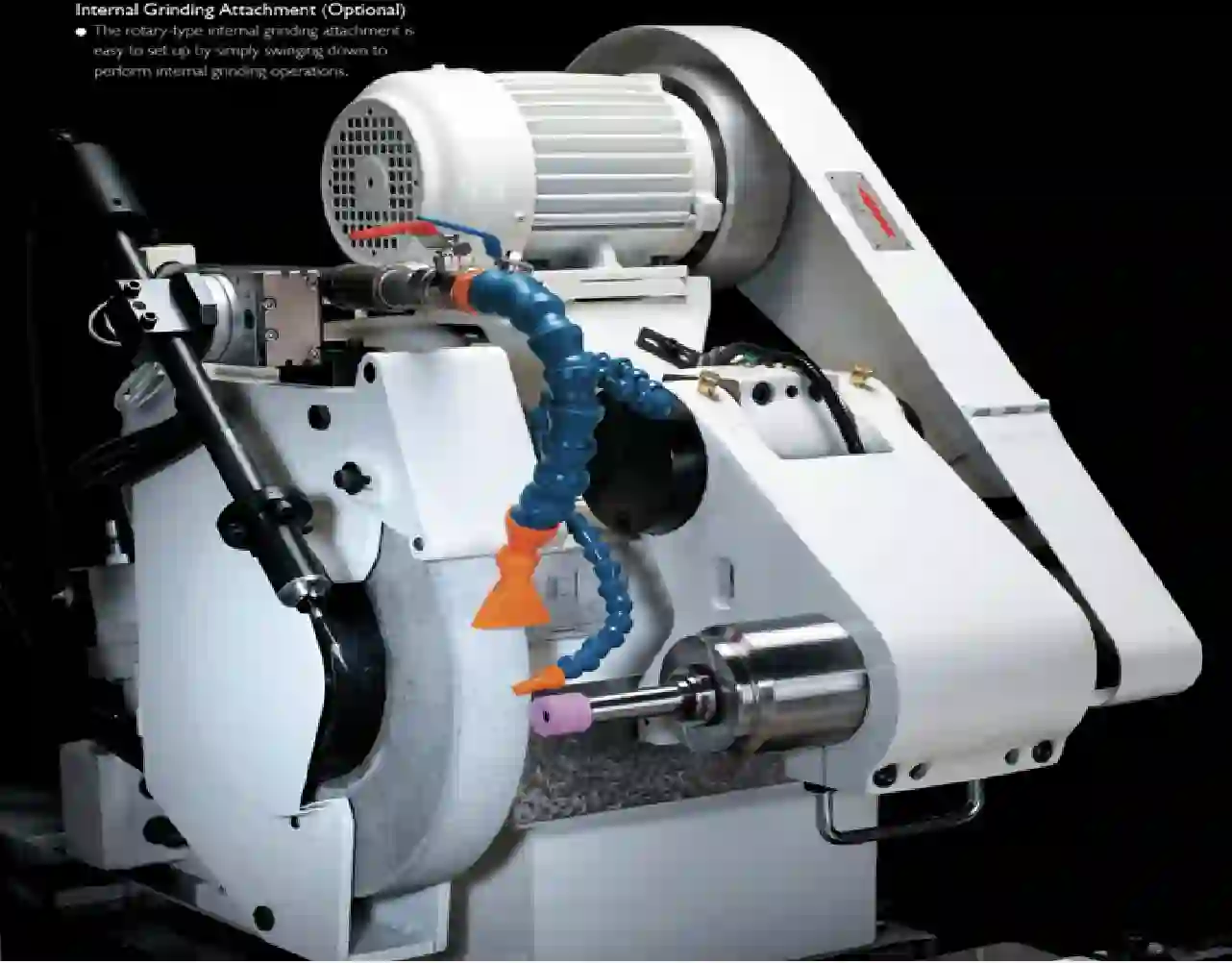

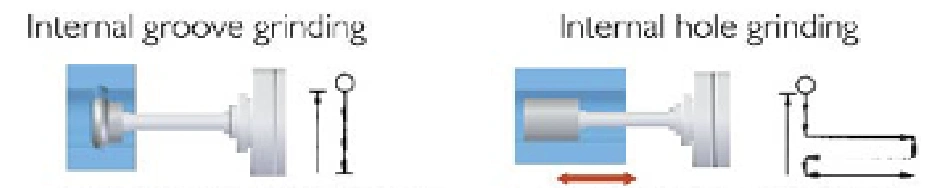

Внутрішнє шліфування роторного типу (опція):

• Легкий ручний перехід від зовнішнього до внутрішнього шліфування. Перед початком внутрішнього шліфування спочатку демонтуйте зовнішнє шліфувальне коло.

• Для позиціонування внутрішнього шліфувального пристрою просто поверніть його вниз і зафіксуйте в робочому положенні.

• Дозволяє виконувати операції зовнішнього та внутрішнього шліфування за один робочий процес.

• Конічні заготовки можна шліфувати шляхом повороту передньої бабки та столу.

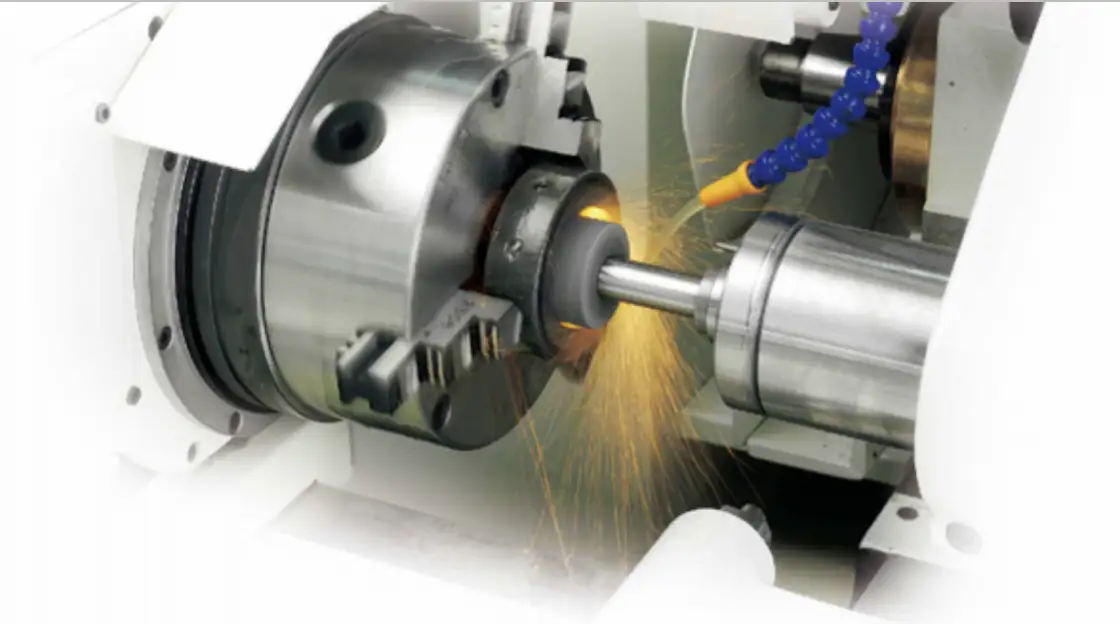

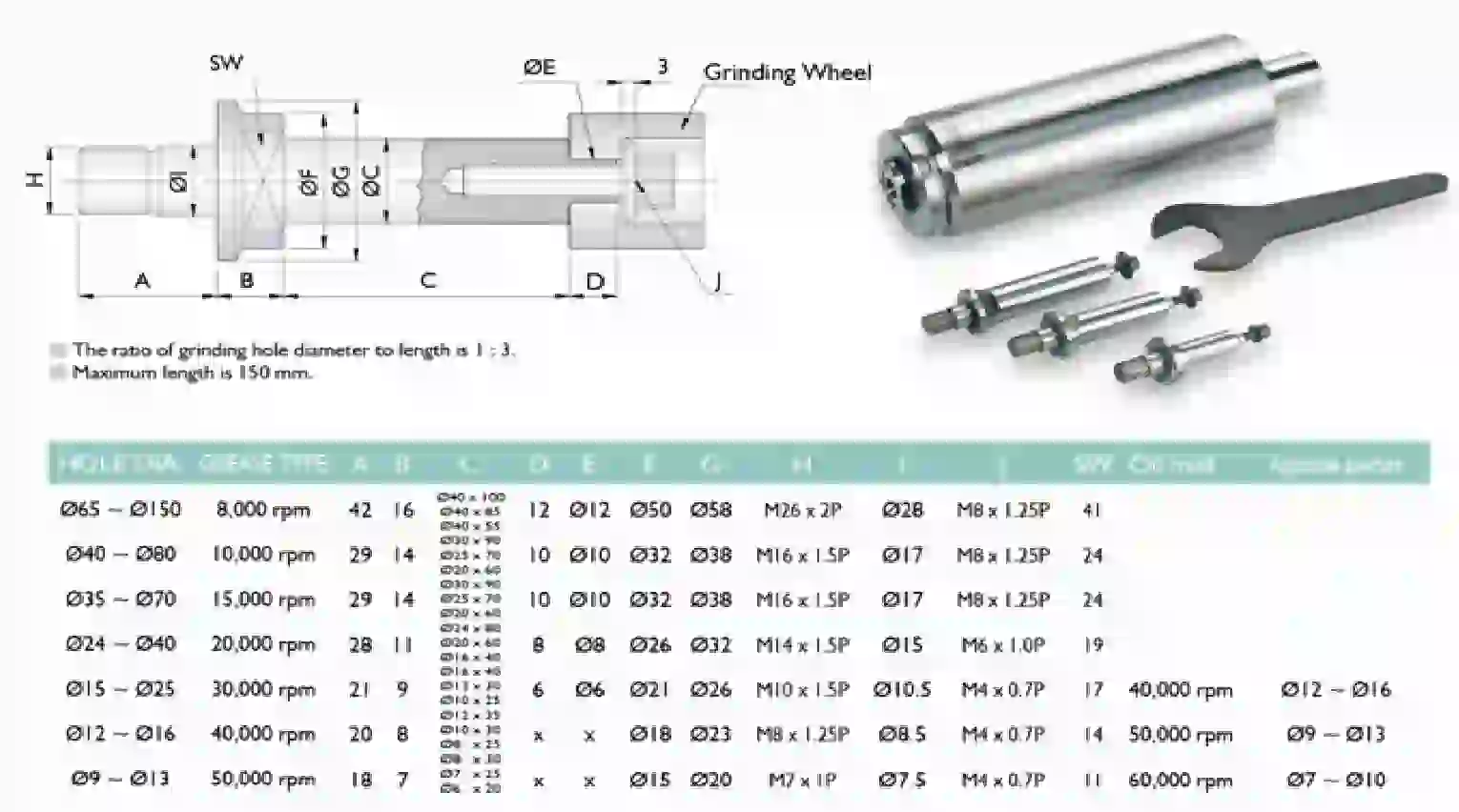

Шпиндель внутрішнього шліфування (опція):

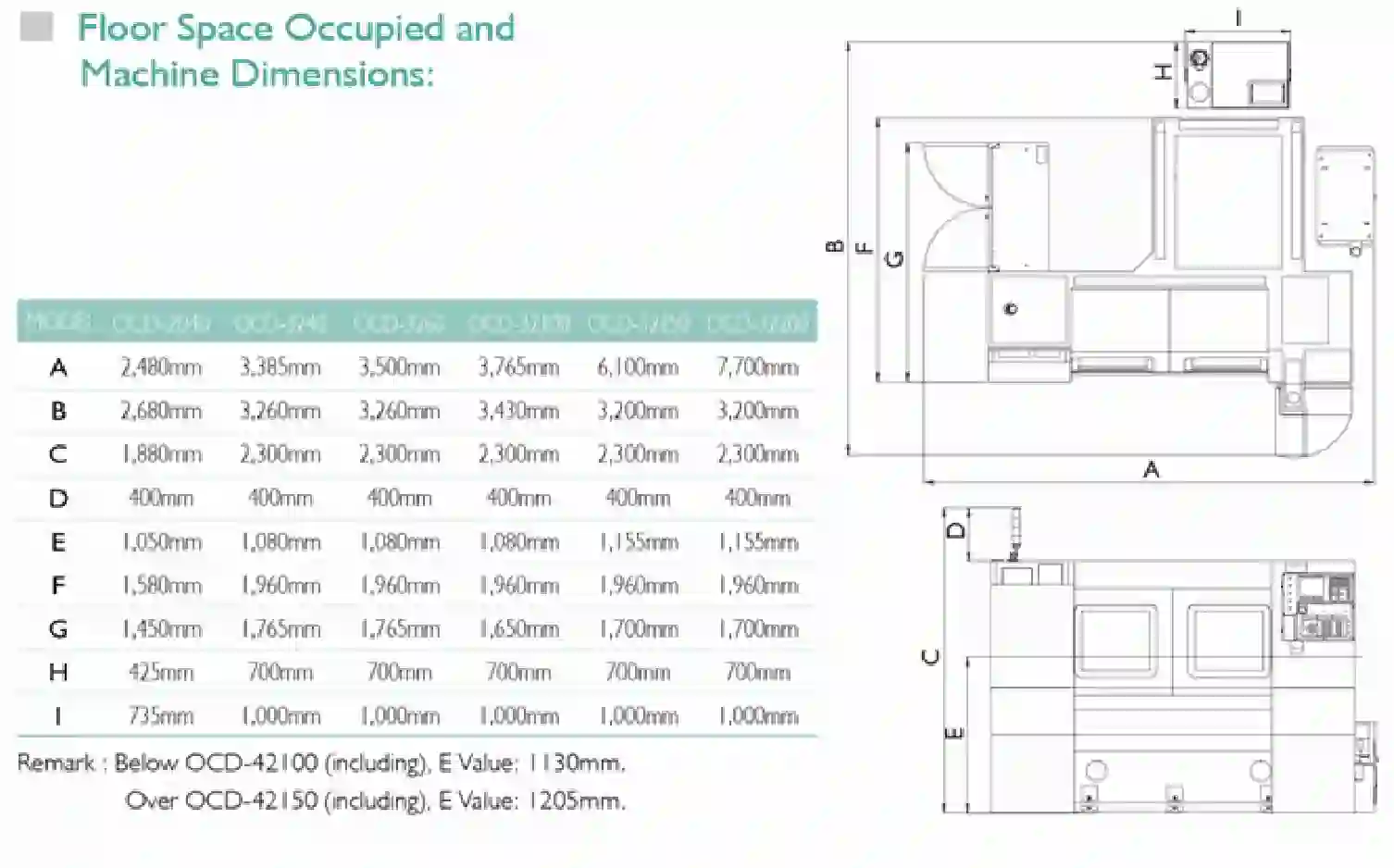

Габарити верстату:

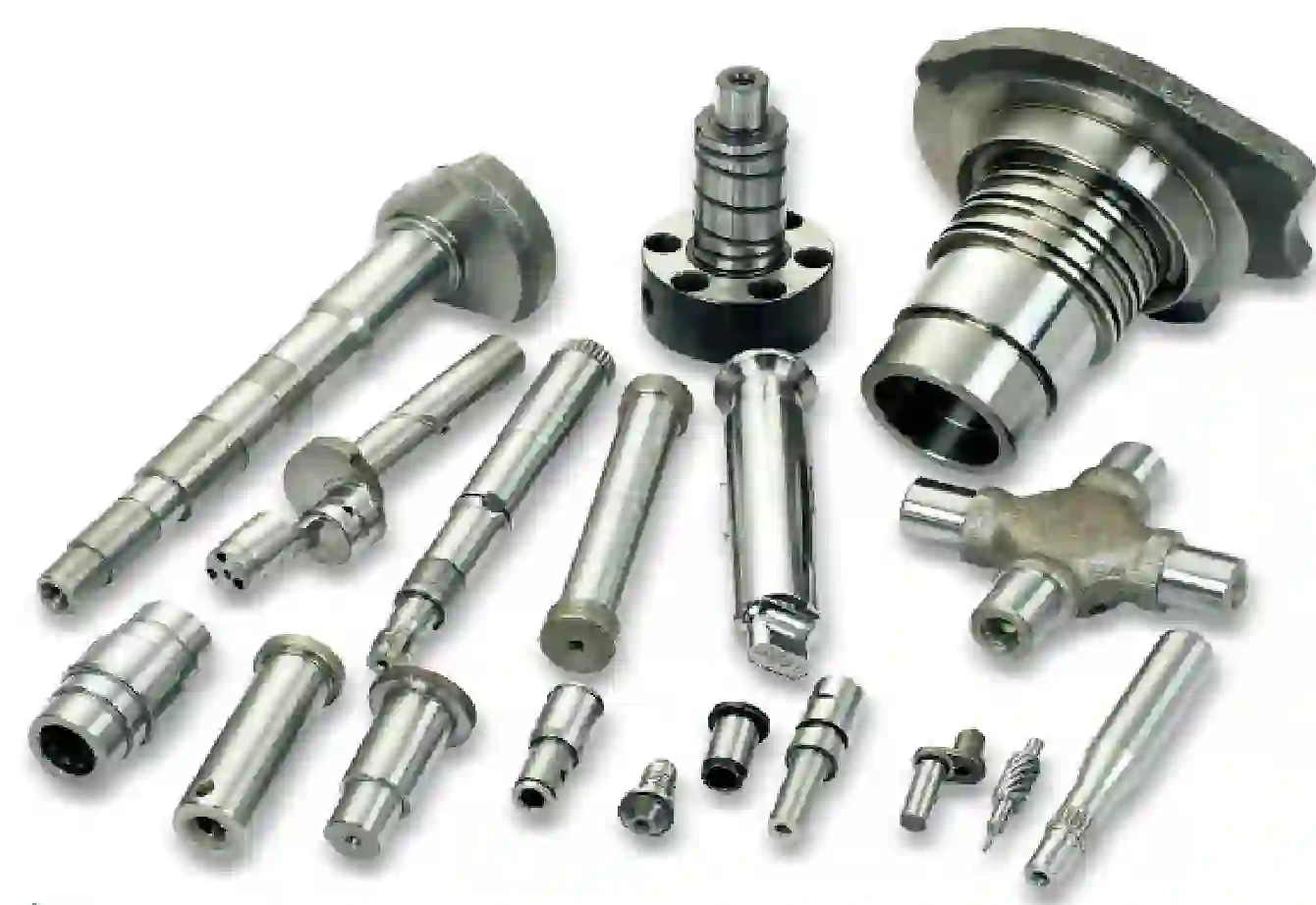

Приклади відшліфованих деталей:

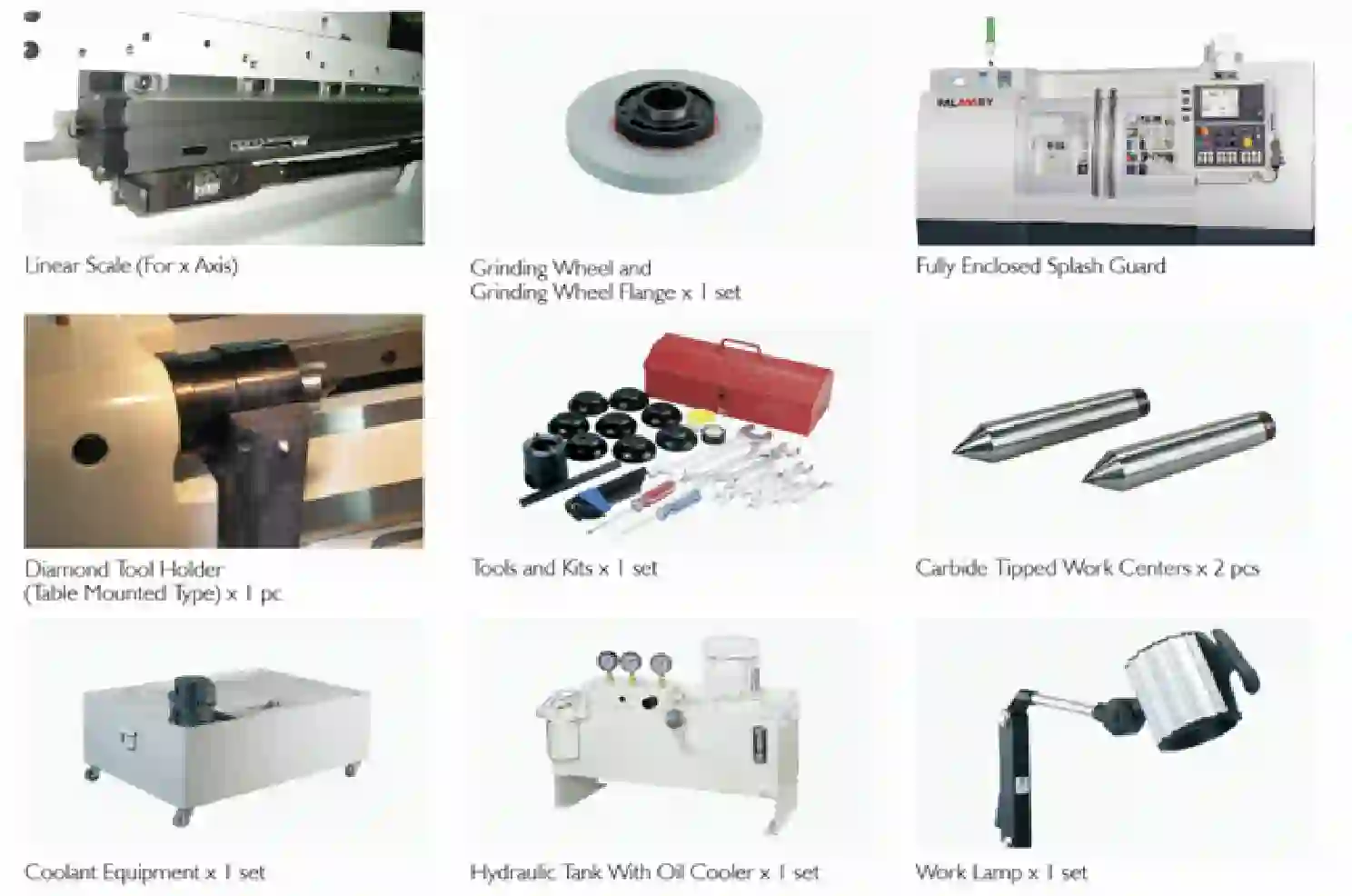

Стандартна комплектація верстату:

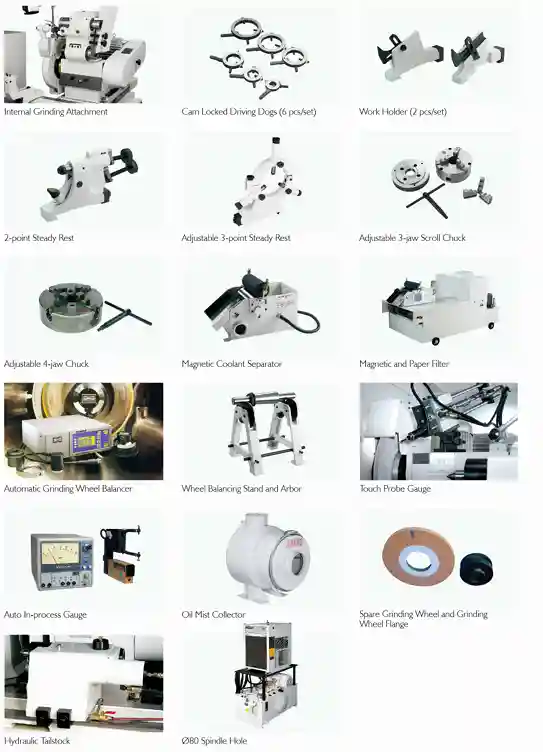

Додаткові опції:
