Круглошліфувальний верстат PALMARY OCD-65220
Виробник: PALMARY (Тайвань)
Наявність: Пiд замовлення
Характеризується неперевершеною точністю, якістю шліфування та продуктивністю контролю. Спеціально розроблена тонка подача дозволяє легко шліфувати з дзеркальним ефектом. Доступний широкий спектр додаткового обладнання для задоволення вимог замовника та ефективного підвищення продуктивності машиниОпис
Передові концепції, найсучасніші технології та інноваційний дизайн — усе це можна знайти в циліндричному шліфувальному станку з ЧПК PALMARY OCD-65220. Це конкурентна перевага для сучасного точного шліфування.

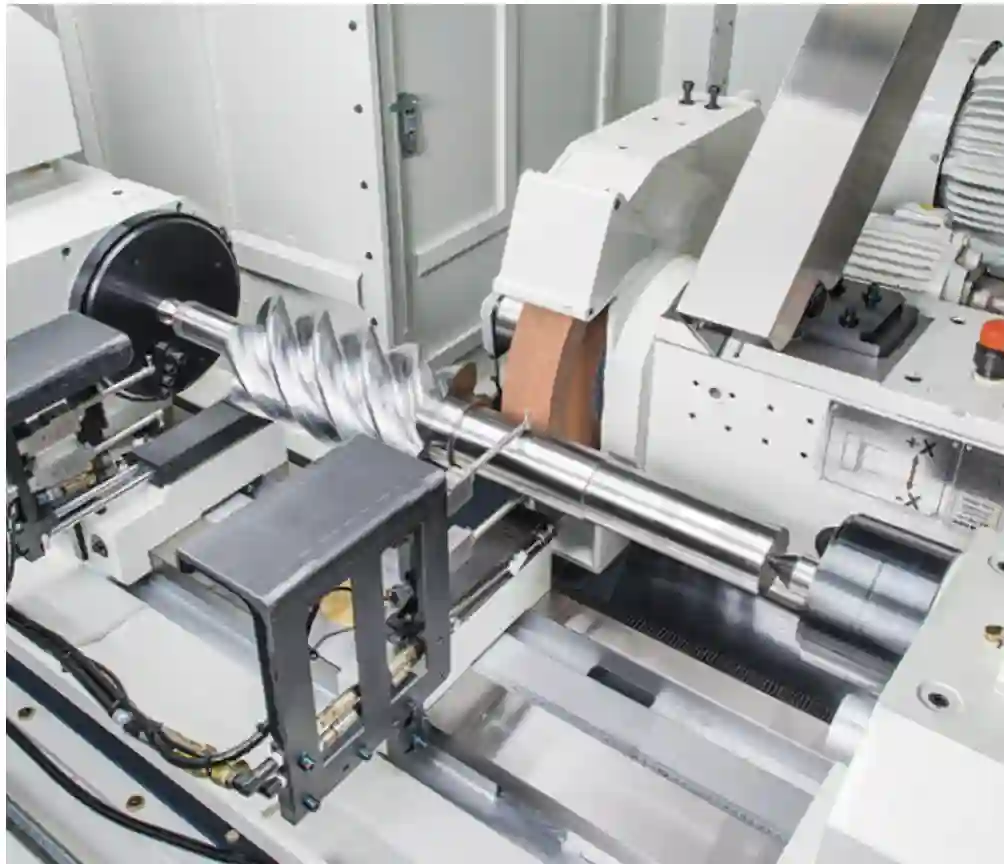

Шліфування може проходити одночасно по всій довжині, щоб забезпечити повну вертикальність та покращити ефективність шліфування.
Збільшений вал шестерні / Збільшений друкарський вал / Вал кочення
Збільшений вал двигуна / Гумовий вал кочення / Збільшений ролик.

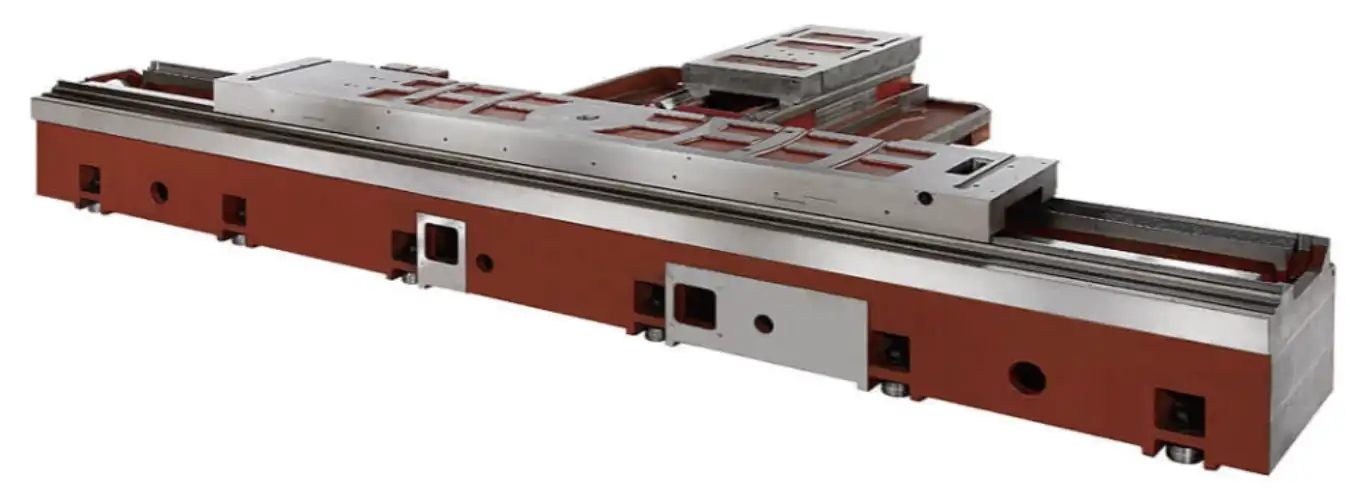

Станина верстату має посилену конструкцію, низьку вагу та високу жорсткість. Станина виготовлена з чавуну Meehanite, що пройшов відпал та старіння, входить до складу точного корпусу машини, що не деформується.

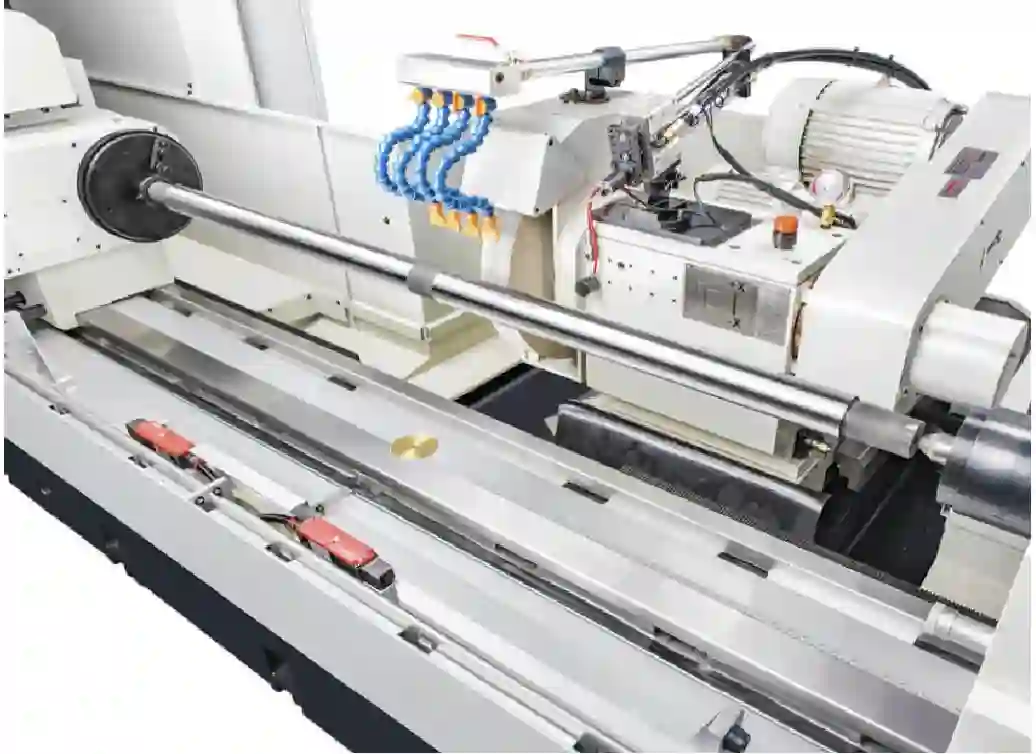

Поздовжні та поперечні розсувні столи зі збільшеною загальною шириною кроку та рейкової колії; прецизійне скрапування як по горизонталі, так і по вертикалі; з'єднання з гідростатичною структурою, легкий та стабільний рух розсувного столу, повторювана точність, що досягає рівня µ.

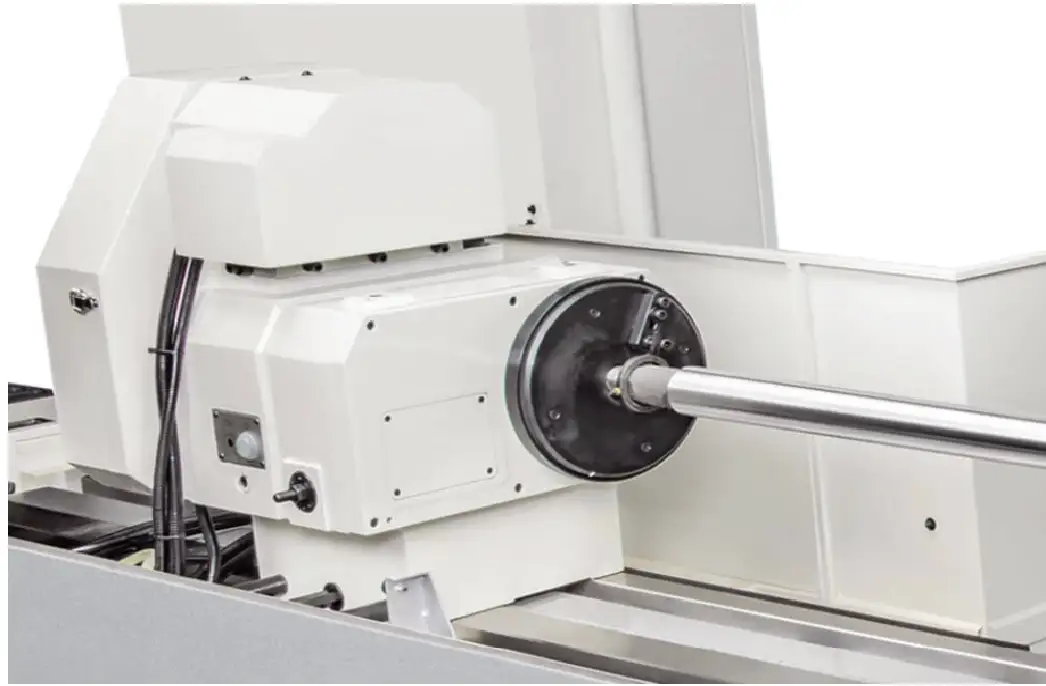

Збільшення загальної вантажопідйомності робочої головки. Робоча головка приводиться в рух серводвигуном, що забезпечує плавну зміну швидкості. Завдяки точному конічному підшипнику досягається передача без вібрацій.

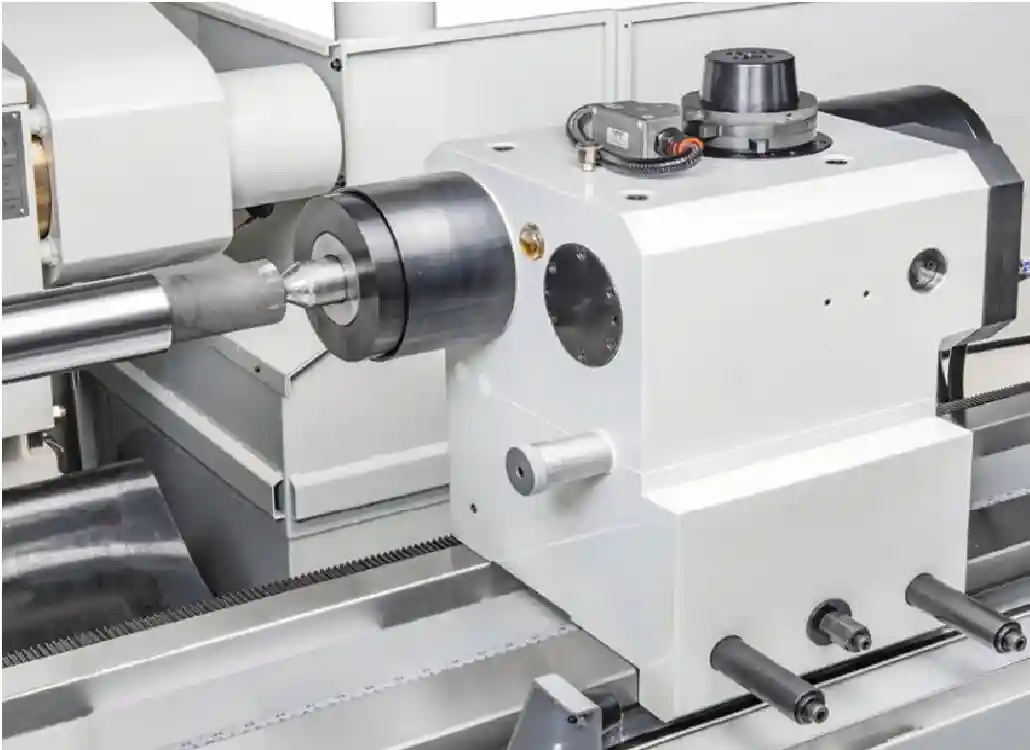

Прямий привід гідравлічної задньої бабки. Задня бабка оснащена гідравлічним приводом та стопором для легкого керування, горизонтальний пневматичний підшипник розроблений для легкого переміщення, зменшення тертя та збільшення терміну служби.
Застосування
Технічні характеристики
|
Характеристика |
Од. вим. |
Значення |
|
|
Поворотний діаметр над столом |
мм |
Ø650 |
|
|
Відстань між центрами |
мм |
2000 |
|
|
Максимальний шліфувальний діаметр |
мм |
Ø620 |
|
|
Максимальне навантаження між центрами |
кг |
800 |
|
|
Точильний камінь |
Габарити круга |
мм |
Ø610 x 50~125 x Ø203.2 |
|
Лінійна швидкість |
м/с |
33 |
|
|
Підставка для точильного каменю |
Максимальна швидкість |
м/хв |
10 |
|
Мінімальна глибина обробки |
мм |
0,001 |
|
|
Стіл (X) |
Максимальна швидкість |
м/хв |
10 |
|
Мінімальна глибина обробки |
мм |
0.001 |
|
|
Робоча бабка (Z) |
Кут повороту |
град. |
0-4 |
|
Основна швидкість обертання (змінна) |
м/хв |
10 м/хв |
|
|
Задня бабка |
Конус |
тип |
МТ№5 |
|
Хід задньої бабки |
мм |
60 |
|
|
Джерело живлення |
Система ЧПК Fanuc |
В |
220 / 24 |
|
Шпиндель шліфувального круга |
кВт |
11 |
|
|
Робочий шпиндель |
кВт |
5.5 |
|
|
Нарізка колісної головки |
кВт |
2.8 |
|
|
Подача стола |
кВт |
4.4 |
|
|
Приводні двигуни |
Гідравлічний насос |
кВт |
0.37 |
|
Система змащення шпинделя |
кВт |
0.37 |
|
|
Насос охолоджуючої рідини |
кВт |
0,18 |
|
|
Шпиндель внутрішнього шліфувального круга (опціонально) |
кВт |
0,75 |
|
|
Баки |
Бак змащення шпинделя шліфувального круга |
л |
31 |
|
Бак для мастильної рідини |
л |
31 |
|
|
Бак для гідравлічного масла |
л |
31 |
|
|
Бак для змащення з кульковим гвинтом |
л |
0.7 |
|
|
МОР |
л |
230 |
|
|
Вага верстату |
кг |
14000 |
|
