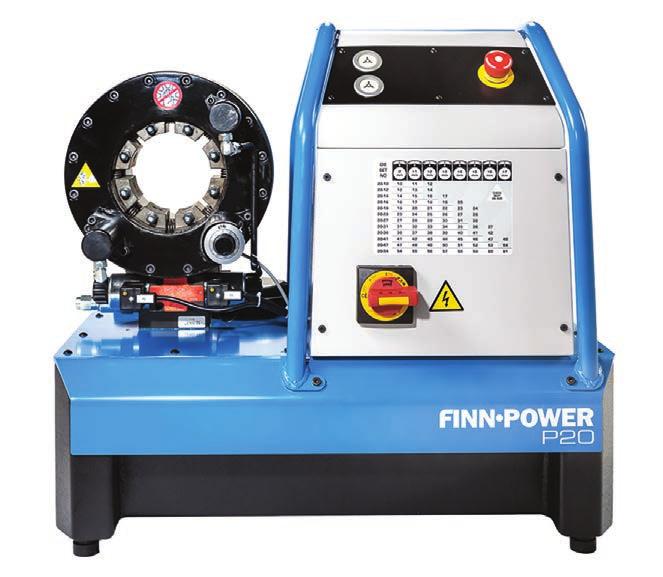

Обтискний верстат Finn-Power P20NMS
Виробник: Finn-Power (Фінляндія)
Наявність: Пiд замовлення
Новий Finn-Power P20NMS – це сильний, швидкий і надійний обжим для будь-яких потреб в обробці.
Ця модель відключає гідравліку для економії енергії та зниження рівня шуму на робочому місці, коли машина не працює.
Інноваційна інженерія забезпечує якість та продуктивність, тоді як нова конструкція захищає машину під час роботи в найскладніших умовах.
Компактний новий дизайн дозволяє легко транспортувати між будь-якими місцями.
Простота використання запрошує операторів співпрацювати з машиною для виготовлення високоякісних обтисень день у день
Опис
Гідравлічний прес Finn Power P20NMS представляє сучасну лінійку обтискних верстатів зі зміненим дизайном для загального (дрібносерійного) виробництва.
Підключення може бути вироблено як до трифазної електрики 380В, так і до однофазної – 220В.
Технічні характеристики верстата дозволяють використовувати його для обтиску рукавів 2SN з внутрішнім діаметром до 1 1/2 дюйма, важкі 4SH рукава до 1 1/4 дюйма.
Опції:
- Інструментальна база з швидкозмінним інструментом
- Стійка для інструментів з швидкозмінним інструментом
- Механічний блокіратор зворотного ходу
- Електричний блокіратор зворотного ходу
- Ножна педаль
Технічні характеристики
| Модель | P20X | 20 | P20NMS | P32X | 32 | P32NMS | Р51 | P60 |
| Діапазон обтиску (мм) 1 | 10-61 | 10-61 | 10-61 | 10-87 | 10-87 | 10-87 | 10-87 (124) 7 | 10-87 (124) 7 |
| Діапазон обтиску (дюйми) 1 | 0,39-2,40 | 0,39-2,40 | 0,39-2,40 | 0,39-3,42 | 0,39-3,42 | 0,39-3,42 | 0,39-3,42 (4,88) 7 | 0,39-3,42 (4,88) 7 |
| Сила обтиску (кН) | 1370 | 1370 | 1370 | 2000 | 2000 | 2000 | 2800 | 2600 |
| Сила обтиску (тоннаж) | 137 | 137 | 137 | 200 | 200 | 200 | 280 | 260 |
| Кількість обтисків / година 2 | 253/517 6 | 250/1000 6 | 258/1000 6 | 230 | 200/850 6 | 200/850 6 | 720 | 720 |
| Розмір шланга (дюйми) | 1½ | 1½ | 1½ | 2 | 2 | 2 | 2½/4 8 | 2½/4 8 |
| Die set | Р20 | Р20 | Р20 | Р32 | Р32 | Р32 | Р32 7 | Р32 7 |
| Макс. отвір (мм) 4 | +25 | +25 | +25 | +33 | +33 | +33 | +46 | +64 |
| Основна штампа D / L (мм) | 84/80 | 84/80 | 84/80 | 99/80 | 99/80 | 99/80 | 140/120 | 140/120 |
| D / L головного штампу (дюйми) | 3,31/3,15 | 3,31/3,15 | 3,31/3,15 | 3,90/3,15 | 3,90/3,15 | 3,90/3,15 | 5,52/4,73 | 5,52/4,73 |
| Контроль | МС | MS/UC | МС | МС | MS/UC | МС | MS/UC | MS/UC |
| Мотор (кВт) | 1,5/2,2 6 | 1,5/3 6 | 1,5/3 6 | 1,5/2,2 6 | 1,5/4 6 | 1,5/4 6 | 4 | 4 |
| Мотор (HP) | 2,0/3,0 6 | 2,0/4,0 6 | 2,0/4,0 6 | 2,0/3,0 6 | 2,0/5,5 6 | 2,0/5,5 6 | 5.5 | 5.5 |
| Інструмент QC | О | О | О | О | О | О | О | О |
| Ножна педаль | – | О | О | – | О | О | O UC | O UC |
| Резервний пристрій: механік | О | О | О | О | О | О | О | О |
| Задній пристрій: електричний 15 | – | X UC | О | – | X UC | – | Х | Х |
| Дзеркало | – | – | – | – | – | – | О | О |
| UC1 | – | О | – | – | О | – | О | О |
| UC2 | – | О | – | – | О | – | О | О |
| UC3 | – | – | – | – | – | – | – | – |
| ICC1 | – | – | – | – | – | – | О | О |
| ICC2 | – | – | – | – | – | – | О | О |
| ICC3 | – | – | – | – | – | – | – | – |
| ICC4 | – | – | – | – | – | – | – | – |
| Автоматичне змащення G3 | – | – | – | – | – | – | – | – |
| Блок дистанційного керування | – | – | – | – | – | – | – | – |
| Лічильник | – | UC | – | – | UC | – | UC | UC |
| Варіант сигналу A3 | – | O UC | – | – | O UC | – | O UC | O UC |
| Довжина (мм) | 525 | 800 | 650 | 632 | 800 | 675 | 706 | 706 |
| Ширина (мм) | 515 | 630 | 510 | 521 | 630 | 520 | 473 | 473 |
| Висота (мм) | 564 | 626 | 620 | 567 | 637 | 620 | 758 | 758 |
| Довжина (дюйми) | 20.7 | 31.5 | 25.6 | 24.9 | 31.5 | 26.6 | 27.8 | 27.8 |
| Ширина (дюйми) | 20.3 | 24.8 | 20.1 | 20.6 | 24.8 | 20.4 | 18.7 | 18.7 |
| Висота (дюйми) | 22.3 | 24.6 | 24.4 | 22.4 | 25.1 | 24.4 | 29.9 | 29.9 |
| Вага (кг) | 110 | 157 | 140 | 150 | 205 | 190 | 260 | 260 |
| Вага (фунти) | 243 | 346 | 309 | 331 | 452 | 419 | 573 | 573 |
X = стандартний
O = необов’язковий
– = недоступний
- Зі стандартними плашками. Діапазон обтиску можна збільшити спеціальними плашками.
- Теоретичний з ½ шлангом, діаметром 10 мм.
- Див. Таблицю для даних набору штампів.
- Максимальне відкриття – загальний проїзд. Додайте це значення до мінімального діаметра обтиску використовуваного набору. Результат – максимальне відкриття машини із встановленою на місці штампом.
- 12В / 24В. Регульовані перевантаження.
- 1-фазна / 3-фазна.
- Плашки FP140 можна використовувати без штампів адаптера.
- Гідравлічний шланг (2 спіраль) / промисловий шланг.
- З адаптером гине.
- Повний цикл.
- NC20, NC30 та NC40 можуть використовуватися штампи.
- Канал подорожей / годування штампу.
- Доступно для штампів P20, P32 та CC22.
- Недоступно для керування MS.
- Технічна реалізація варіюється в залежності від моделі машини. Будь ласка, перевірте придатність цієї опції у свого дистриб’ютора.
- Доступний лише для моделей UC.
