Вертикальний шліфувальний верстат PALMARY VIG-80

Виробник: PALMARY (Тайвань)

Наявність: Пiд замовлення

Вертикально-шліфувальні верстати з ЧПК мають чудові можливості обробки та точність. Можуть впоратися з різноманітними потребами обробки, будь то великосерійне виробництво чи дрібносерійне шліфування

Дізнатися ціну

замовити консультацію

Опис

Осі X та Y використовують лінійні напрямні перехресного роликового типу, які мають надзвичайно високу вантажопідйомність. Основа верстата має стільникову трубчасту структуру та перехресні напрямні, що забезпечує стабільну основу. Щодо теплових контрзаходів, збільшено площу ізоляції між зоною обробки та основою верстата, щоб зменшити теплову деформацію та запобігти потраплянню бруду всередину. Водночас обладнання також оснащене системою автоматичної зміни інструменту ATC для забезпечення ефективної зміни інструменту.
Вертикальні шліфувальні верстати з ЧПК широко використовуються в різних галузях промисловості, включаючи автомобільну, аерокосмічну, прес-форми та прецизійну механічну обробку. Виробник вертикальних шліфувальних верстатів, ми пропонує різні специфікації та конфігурації для задоволення потреб різних клієнтів.

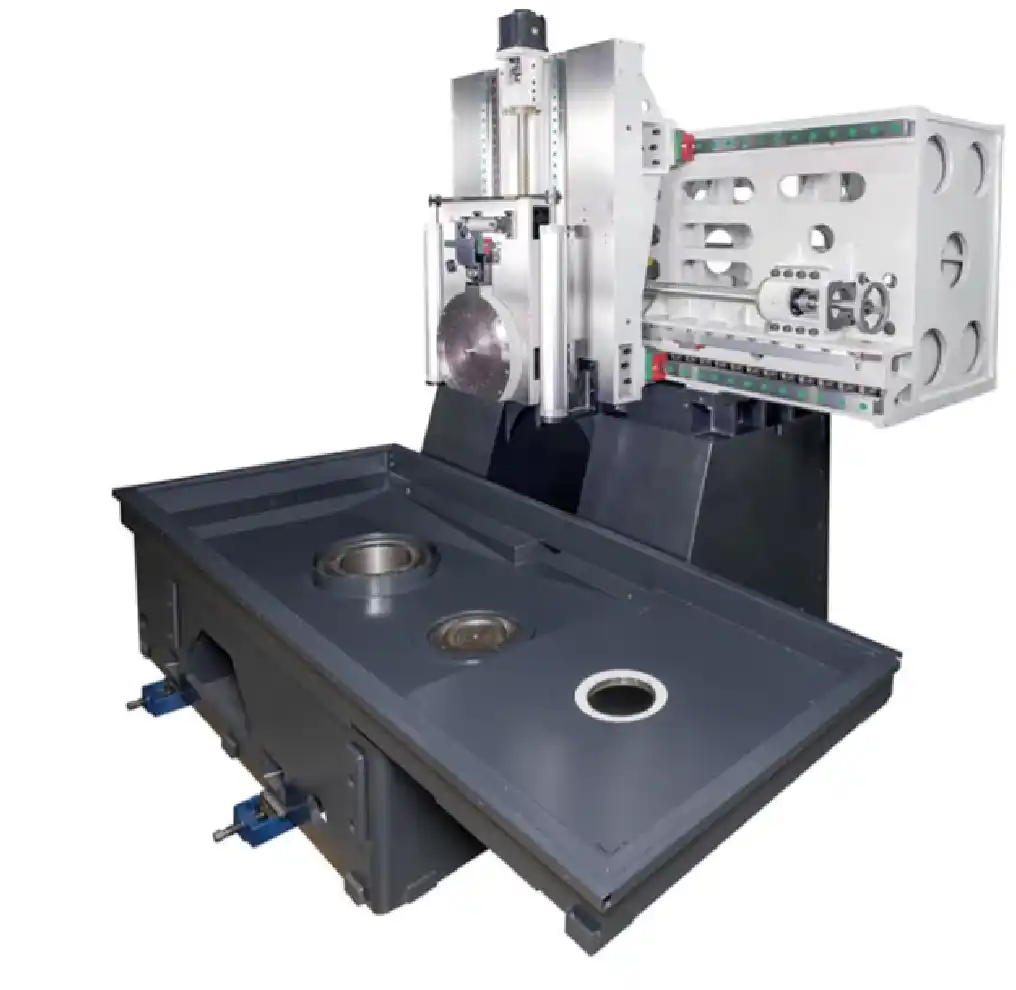

Станина верстату:

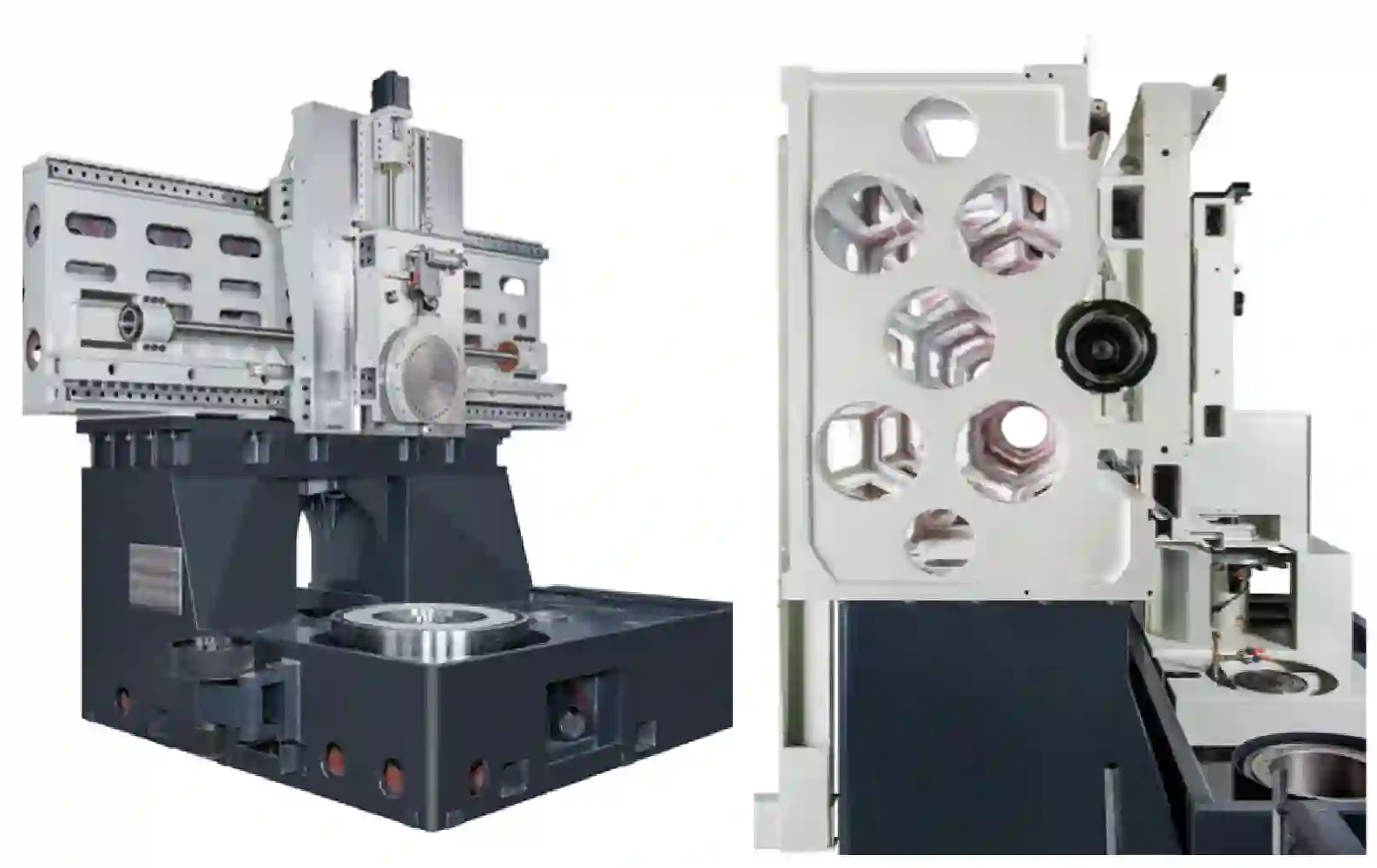

Конструкція стільникової трубчастої станини верстату та поперечної напрямної конструкції, забезпечує максимальну жорсткість та стабільність.

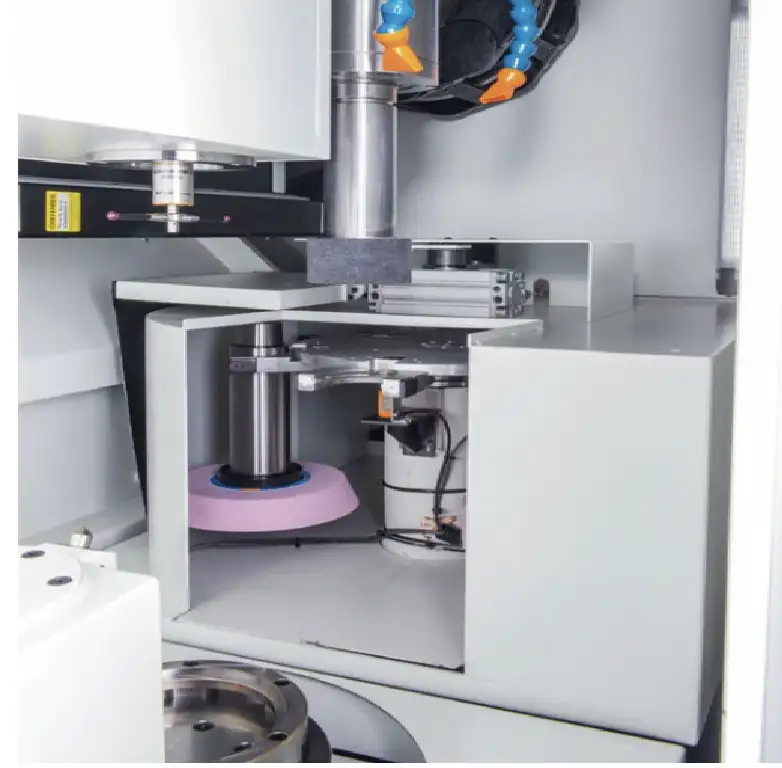

Система автоматичної зміни інструменту (ATC):

Верстат може бути оснащений 6 шліфувальними кругами різного діаметра або вимог до точності.

Висока ефективність шліфування:

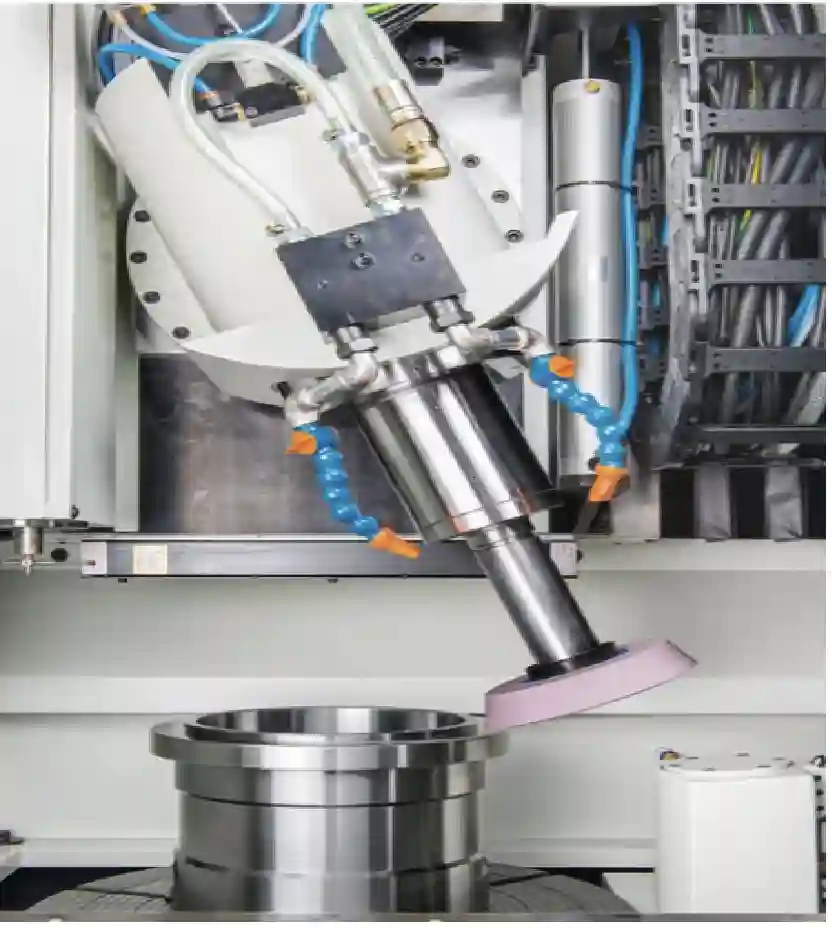

Для шліфування торців шпиндель колеса може повертатися на 22.5 градуса для легкого шліфування

Висока точність верстату:

Потік охолоджувальної рідини має ізоляційну конструкцію від станини машини та може зменшити теплову деформацію та забруднення станини брудом.

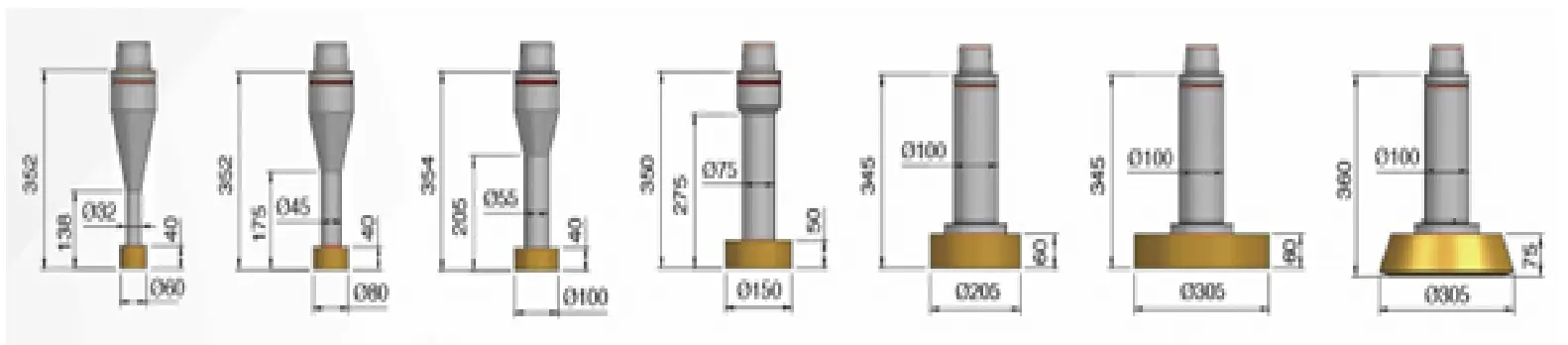

Типи шліфувальних кругів:

Технічні характеристики

Характеристика	Одиниці вимірювання	Значення
Діапазон шліфування зовнішнього діаметра	мм	Ø65~800
Макс. внутрішній діаметр шліфування	мм	Ø225~: 275 Ø225~ : 500
Макс. зовнішній діаметр шліфування	мм	500
Шпиндель поворотний діаметр (стіл)	мм	Ø850
Макс. довжина заготовки	мм	500
Макс. вага деталі	кг	1000
Шпиндель колеса (вісь Z)
Відстань між верхньою стороною шпинделя та ш.к.	мм	650
Швидкість шпинделя	об/хв	1800-10000
Діаметр шліфувального круга	мм	Ø60~305
Лінійна швидкість	м/с	45
Тип тримача інструменту		HSK-E100
Робочий шпиндель (стіл)
Розмір робочого столу (лицьова панель)	мм	Ø850
Швидкість робочого шпинделя	об/хв	15~150
Переміщення
Хід осі X	мм	1330
Швидкість осі Х	м/хв	0-10
Мінімальна одиниця налаштування осі X	мм	0.0001
По осі X MPG кожного руху випуску	мм	0.0001, 0.001, 0.05
Хід осі Z	мм	700
Швидкість осі Z	м/хв	0-10
Мінімальна одиниця налаштування осі Z	мм	0.0001
По осі Z MPG кожного руху випуску	мм	0.0001, 0.001, 0.05
Напрямні ковзання по осях X / Z		Лінійна напрямна
Двигуни
Двигун столу	кВт	3.7
Двигун шпинделя шліфувального круга	кВт	22
Вісь Х	кВт	7
Вісь Z	кВт	7
ATC	кВт	1.4
Насос охолоджувальної рідини високого тиску (очищення платформи та шпинделя колеса)	кВт	0.375 & 2.1
Гідравлічний насос	кВт	0.75
Потужність
Електрика	кВА	42
Повітря (робочий тиск та корисний нагрів)	МПа та н.л./хв	0.7 та 2400
Баки
Бак охолоджуючої рідини	л	1200
Масляний бак (гідравлічна система / зміна шпинделя / охолоджувач шпинделя)	л	30/25/45
Вага верстату	кг	13000
