5-осьовий горизонтальний фрезерний оброблювальний центр APEC HS-1400

Конструкція

Станина:
У конструкції застосовано перевернуту подвійну V-подібну ребристу конструкцію для досягнення найкращого шляху потоку потужності. Весь хід осі X підтримується, що запобігає падінню під дією сили тяжіння та деформації, гарантуючи точність обробки заготовки та поверхні.

Базова конструкція оптимізована за допомогою методу кінцевих елементів (FEA). Вісь X використовує конструкцію з високими та низькими напрямними. Розмір L1 більший, ніж в інших галузевих моделях, а центр ваги знаходиться ближче до вершини інструменту, що підвищує жорсткість та стабільність. Він підходить для обробки важкооброблюваних матеріалів та досягає ідеальних динамічних характеристик різання.

Двостінна та симетрична конструкція. Колона має двостінну конструкцію для збільшення жорсткості конструкції та мінімізації можливостей теплової деформації.

Станину розроблено з кутом 45 градусів і в поєднанні з фрезерним шпинделем вилочного типу дозволяє верстату досягати більшого діапазону кутів різання.

Шпиндель

Вбудований шпиндель AGA має наступні функції та особливості:

• Моніторинг температури шпинделя: дозволяє вести миттєвий контроль температури шпинделя під час його руху за допомогою внутрішнього датчика, що забезпечує продуктивність і тривалу роботу.
• Високі характеристики: швидкість обробки 15 000 об/хв та високий крутний момент 119/143 Нм підходить для обробки алюмінієвих сплавів, аерокосмічних деталей та прес-форм. Потужність шпинделя в даній комплектації становить 45/54 кВт.
• Відстань від кінця шпинделя до поверхні столу (вісь А=90°) становить -155 ... 1095 мм.
• Відстань від центру шпинделя до поверхні столу (вісь А=0°) становить 185 ... 1435 мм.

Механічна структура верстату

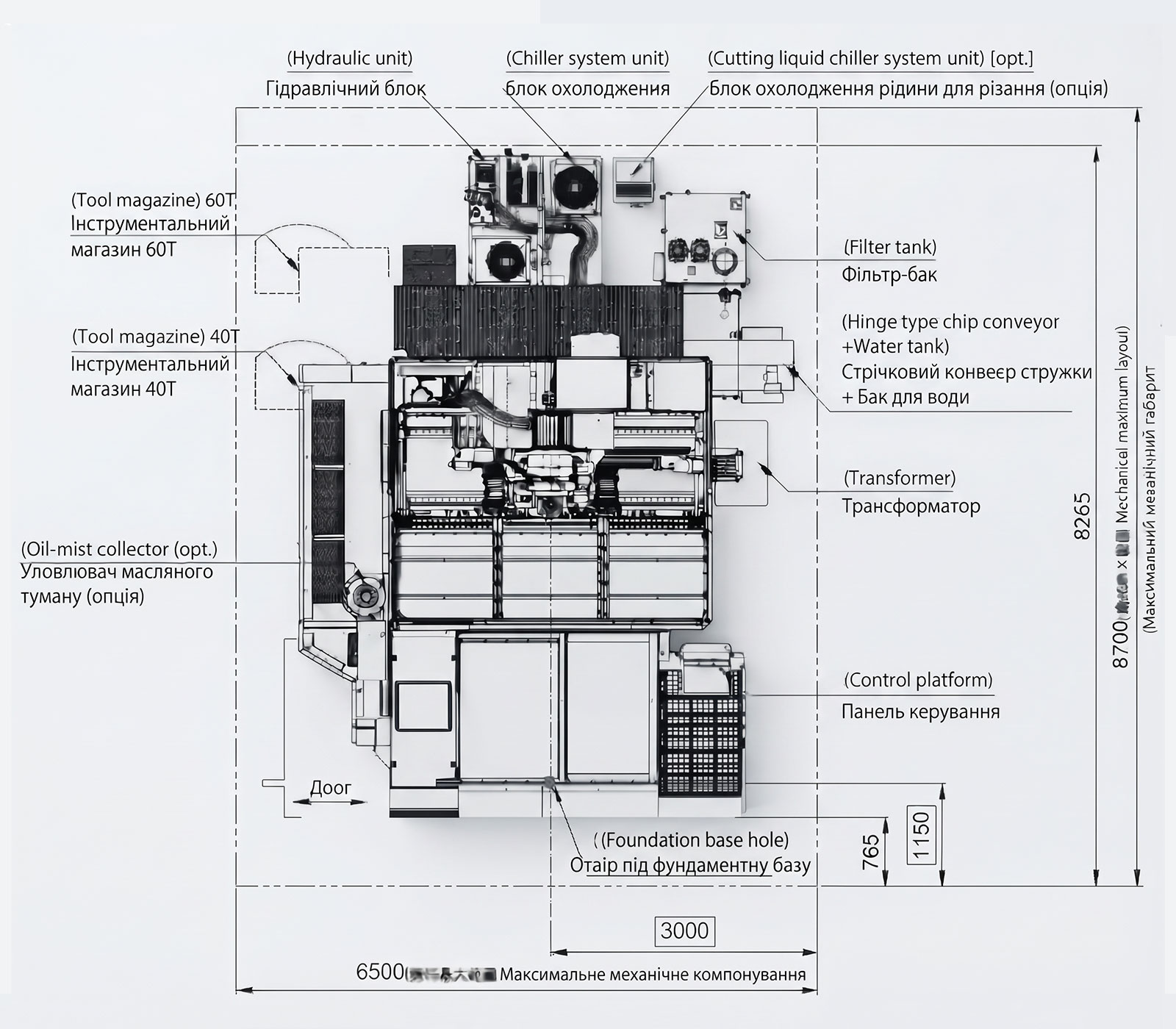

Схематичне зображення компонентів верстату

+70°                  0°                  -160°

Система ЧПК

На верстаті в базі встановлено систему ЧПК Siemens Sinumerik ONE з 5-осьовим контролером HT2.

Стандартна комплектація верстату

• Система ЧПК Siemens ONE з контролером НТ2 МРG
• Шпиндель HSK-100А потужністю 45 / 54 кВт, максимальними обертами 15000 об/хв та крутним моментом 200 / 302 Нм
• 2х осьова автоматична фрезерна головка AGA
• Інструментальний магазин ATC 40T
• Вісь X/Y/Z з кульковим гвинтом
• Стандартний бак для охолоджуючої рідини з конвеєром видалення стружки
• Повний захист від бризок навколо робочої зони
• Чиллер для ЗОР
• Осі X/Y/Z з роликовими лінійними напрямними
• Гідравлічна система
• Осі X/Y/Z з оптичними лінійками Heidenhain
• Осі А/В з енкодерами Heidenhain
• Повітряний кондиціонер електрошафи
• Блокування дверей для безпеки
• Трансформатор ізолюючого типу
• Водонепроникна робоча лампа
• Промивання стружки
• 3х осьова система змащення
• Система повітряно/масляного охолодження шпинделя
• Щуп обміру та прив’язки інструмента BLUM
• Щуп прив’язки заготовки BLUM
• Додатковий цикл системи ЧПК Siemens, Цикл 996 з референтною кулькою
• Креслення фундаменту
• Тест репорт виміру точностей верстату
• Керівництво по експлуатації верстату та системи ЧПК
• Мануал по електропостачанню
• Керівництво з експлуатації NC контролера
